2. ARBEITSWEISE UND STEUERUNG
G. Modus 1 für Übersicht
(Linkseinzug)
1. Beschreibung
Bei Auswahl des Übersichts-Modus und ein-
gelegten A5-Originalen werden die Originale
auf der linken Seite eingezogen.
Da der Einzug der Originale im RDF mit dem
letzten Original beginnt, müssen die Ori-
ginale für den Linkseinzug umsortiert wer-
den. Hierfür wird der Wendemechanismus
wie folgt verwendet:
1. Einzug des ersten Originals
Das erste Original wird eingezogen und
stoppt auf dem Vorlagenglas (Abb. 2 -
267).
2. Transport des ersten Originals
Das Transportband wird in umgekehrter
Richtung bewegt, um das erste Original
vom Vorlagenglas zur Wendewalze zu be-
wegen (siehe Abb. 2 - 268).
2 - 54
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY

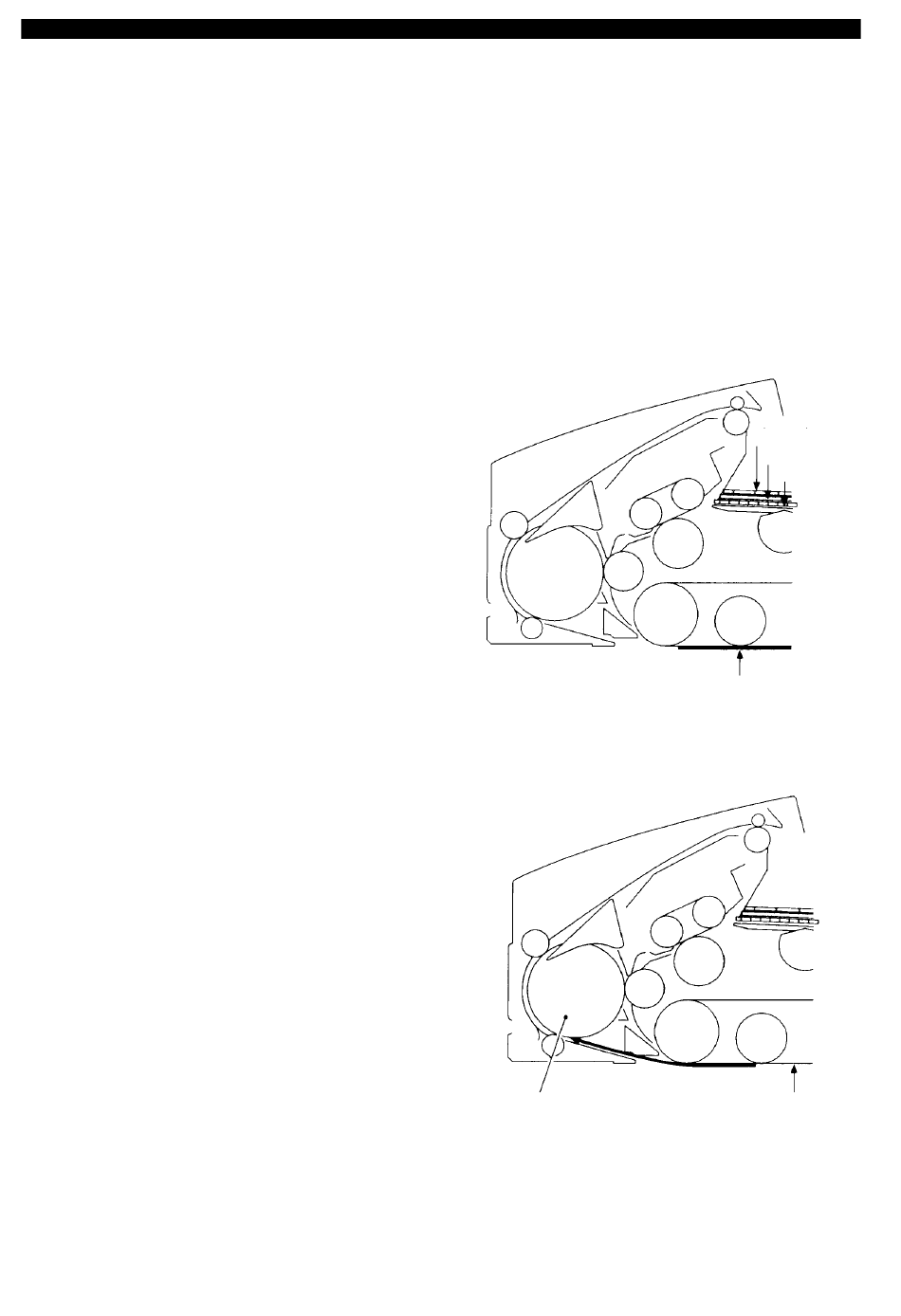

Abb. 2 - 267
Wendewalze
Abb. 2 - 268
4. Original
3. Original
2. Original
1. Original
Transportband
