IV. Sensoren
A. Originalsensor 1/Originalsensor 2
1.
Übersicht

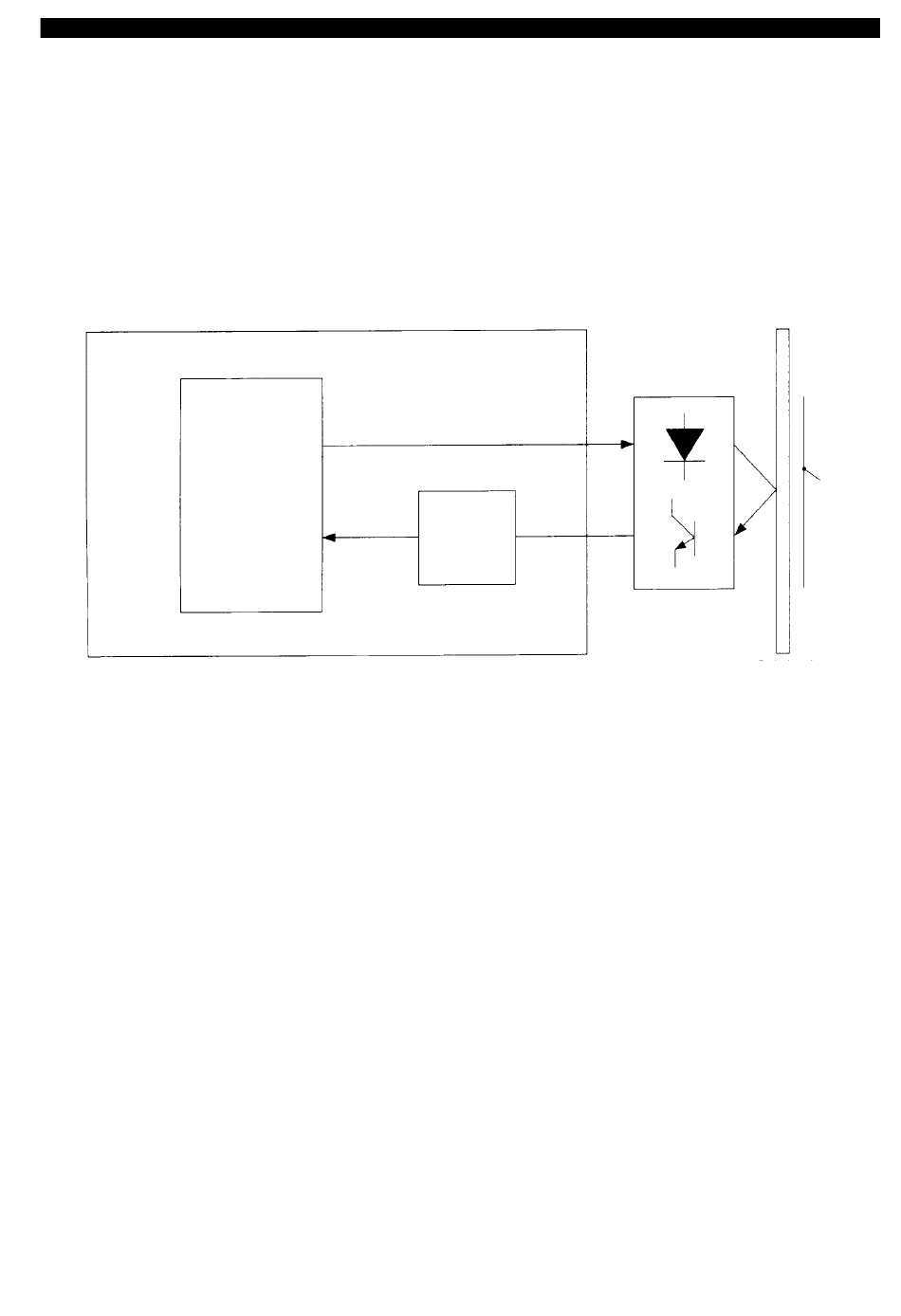

Abb. 2 - 401 zeigt ein Blockdiagramm für den Erfassungsschaltkreis des Originalsensor 1
(S1) und Originalsensor 2 (S27). Beide Sensoren sind reflektierende Fotosensoren und so
abgeschirmt, daß sie kein Außenlicht empfangen können.
Sensortreibersignal
2.
Funktionsweise
Durch die Rechteckwellen des Treibersignals vom RDF-Controller-PCB wird die LED auf
dem Sensor zum Leuchten angeregt. Das Licht erreicht die Lichtempfangszelle des Sensors,
wenn kein Original über dem Sensor liegt. Das Licht besteht ebenfalls aus Rechteckwellen.
Dadurch hat der im Erfassungsschaltkreis erzeugte Wechselstrom eine sehr hohe Amplitude,
der Gleichstrom jedoch mehr oder weniger keine Amplitude. Die Rechteckwellen werden er-
faßt, da sie Wechselstrom darstellen. Im Gegensatz dazu wird externes Licht zu Gleichstrom
und von der Erfassung ausgeschlossen. Der Erfassungsschaltkreis erfaßt das Licht der LED
also nur, wenn es frei von externen Lichtanteilen ist.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
RDF-Controller-PCB
CPU
Sensoreingangs-
signal
2. ARBEITSWEISE UND STEUERUNG
Erfassungs-
schaltkreis
Abb. 2 - 401
Originalsensor 1/2
Original
Reflektions-
platte
2 - 71
