Canon RDF-D1 Servicehandbuch Seite 149

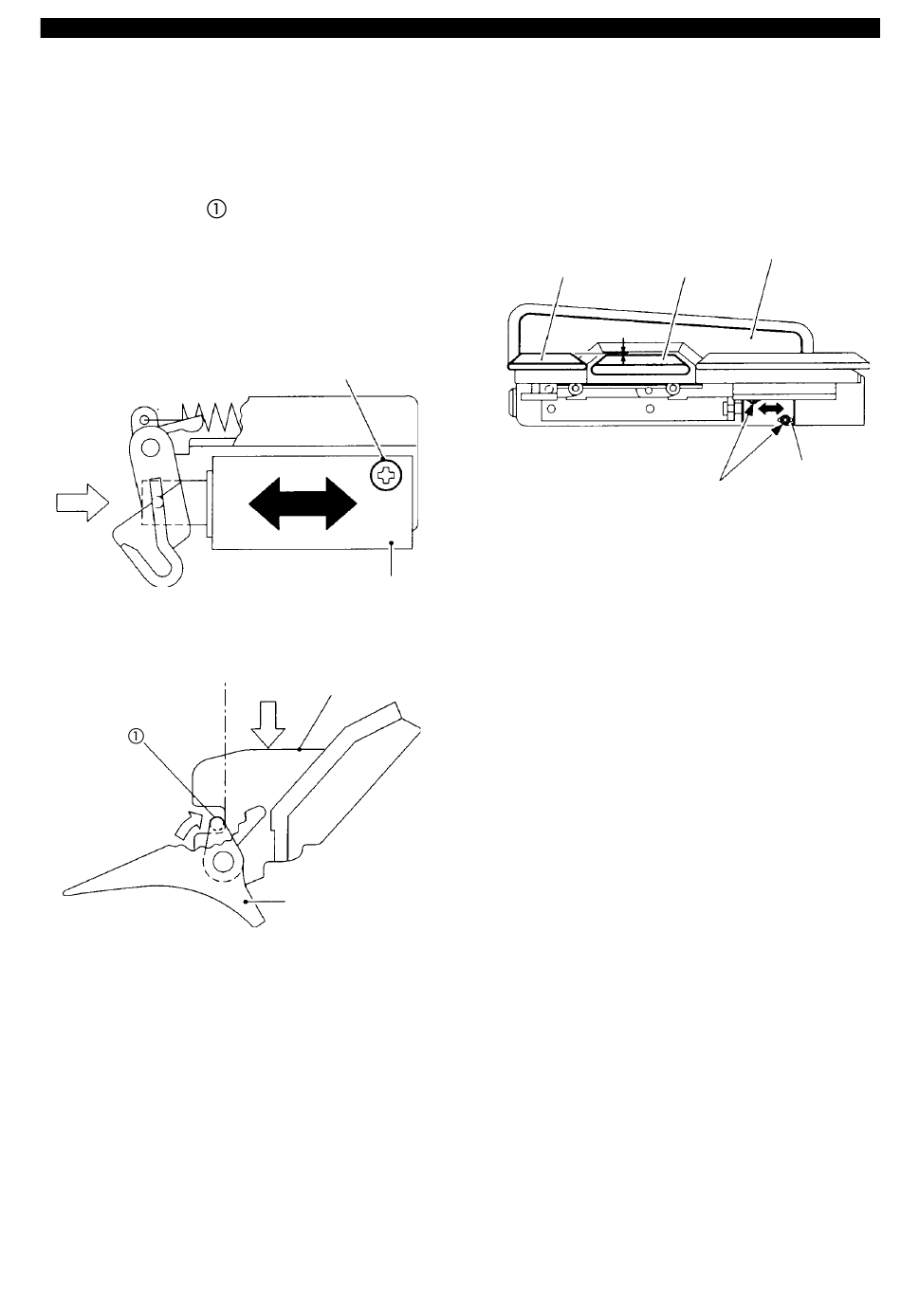

6. Positionsjustage des Umlenker-
solenoids (SL3)
1) Die Befestigungsschraube des Solenoids
lockern.
2) Den Solenoid (SL3) jetzt so verschieben,
daß die Stange
an der Seite A des Umlenkers anliegt,
wenn die Schubstange des Solenoids
durch Herunterdrücken des Umlenkers in
Pfeilrichtung A betätigt wird; die Schub-
länge sollte ca. 3 mm betragen.
Abb. 5 - 149
Seite A
Abb. 5 - 150
3) Den Solenoid jetzt wieder mit der Befesti-
gungsschraube fixieren.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
des Papierumlenkers
Befestigungsschraube
SL3
Umlenker
Pfeil A
Umlenker
7. Positionsjustage des Original-
ausrichtungssolenoids (SL4)
1) Der Solenoid (SL4) wird so justiert, daß
die Originalausrichtungsplatte 1 mm über
der Ablage steht, wenn die Schubstange
des Solenoids ganz eingedrückt ist.
Originalausrichtungsplatte
A
A = 1 mm
Abb. 5 - 151
5. FEHLERSUCHE
Feststehende
Seitenführung (vorne)
Ablageplatte
Originalausrichtungs-
solenoid (SL4)
Befestigungs-
schrauben
5 - 23
