3. MECHANIK
B. Bandmotoreinheit
1.
Ausbau des Bandmotors (M3)
1) Die hintere Abdeckung abnehmen (vier
Schrauben).
2) Den RDF-Controller-PCB ausbauen (siehe
Seite 3 -
17).
3) Stecker J152
Bandmotors abziehen.

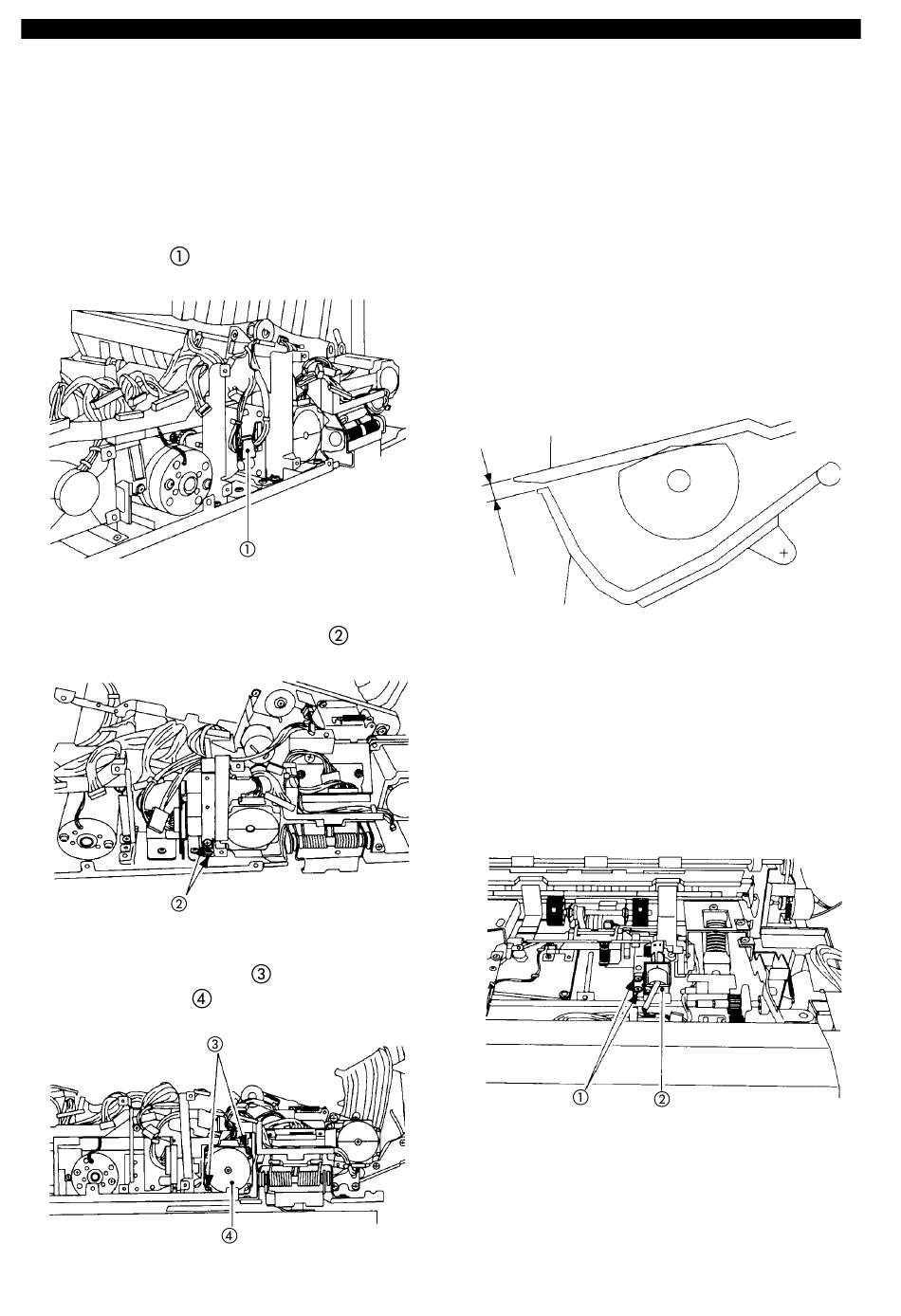

Abb. 3 - 209
4) Die beiden Montageschrauben
nen.
Abb. 3 - 210
5) Die beiden Schrauben
den Bandmotor
Abb. 3 - 211
3 - 6
vom Treiber-PCB des
entfer-
entfernen und
herausnehmen.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
2.
Positionsjustage des Stopper-
solenoids (SL1)
1) Die Originalablage anheben (über den
DIP-Schalter auf dem RDF-Controller-
PCB).
2) Die Stopperplatte 1 in Heimposition stel-
len (über den DIP-Schalter auf dem RDF-
Controller-PCB).
3) Den Abstand A zwischen der Kante der
Stopperplatte 1 und der Oberseite der Ab-
lage messen. Falls der Abstand ca. 1 mm
beträgt, können die folgenden Schritte
übersprungen werden.
Originalablage
A
Stopperplatte 1
Abb. 3 - 212
4) Die Originalablage entfernen (zwei
Schrauben, ein Stecker).
5) Die beiden Befestigungsschrauben des
Solenoids lockern.
6) Den Solenoid verschieben und nur provi-
sorisch befestigen.
Abb. 3 - 213
7) Die Originalablage ebenfalls nur proviso-
risch befestigen (die Schraube noch nicht
fest anziehen).
