2. ARBEITSWEISE UND STEUERUNG
E. Wenden des Originals
1.
Beschreibung
Die Originale werden von der ersten auf die
zweite oder von der zweiten auf die erste
Seite gewendet, wobei immer der gleiche
Mechanismus verwendet wird. Die folgende
Erläuterung basiert auf dem Wendevorgang
von der ersten zur zweiten Seite, wobei das
Original bereits auf dem Vorlagenglas pla-
ziert ist.
Weiterhin ist der Mechanismus des Wende-
vorgangs unabhängig von der Einzugs-
richtung (Links- oder Rechtseinzug), da sich
das Original zum Wenden immer bereits auf
dem Vorlagenglas befindet.
1. Einzug der ersten Seite
Das Original wird von der Originalablage
eingezogen und zum Vorlagenglas trans-
portiert (siehe Abb. 2 - 246).
2. Der Bandmotor (M3) rotiert jetzt in umge-
kehrter Richtung, um das Original zur
Wendewalze zu bewegen. Hierbei wölbt
sich das Original vor der Wendewalze. Der
Umlenkersolenoid (SL3) schaltet ein und
erzeugt dadurch den Papierweg für den
Wendevorgang (siehe Abb. 2 - 247).
2 - 46
Wendewalze
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY

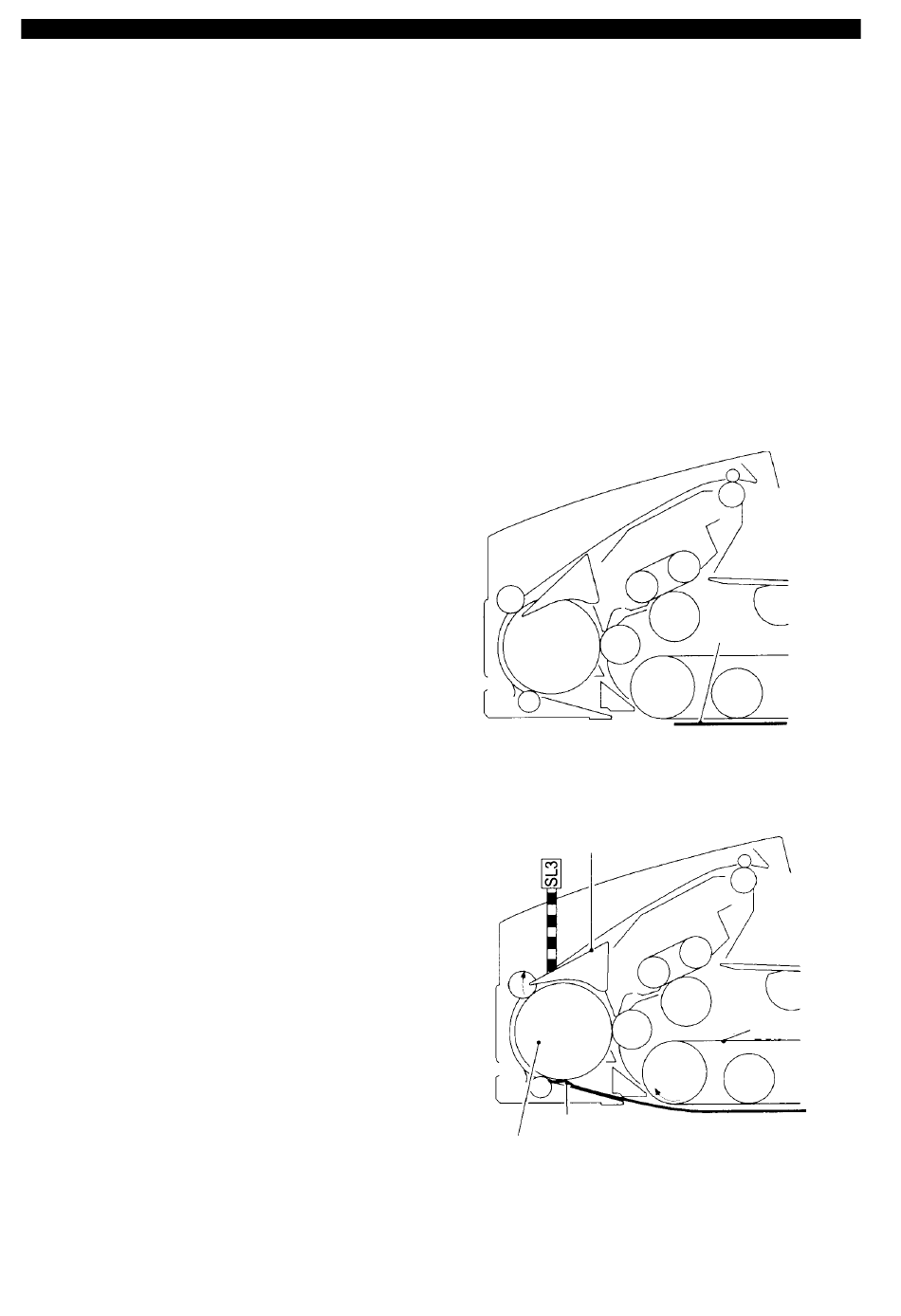

Abb. 2 - 246
Papierumlenker
Ein
Wölbung
Abb. 2 - 247
Original
Transportband
