2. ARBEITSWEISE UND STEUERUNG
I.
Manuelles Kopieren
1.
Übersicht
Der RDF-D1 ist mit einem manuellen Einzug
für einzelne Originale ausgestattet. Die Funk-
tionsweise ist in Abb. 2 - 287 dargestellt.
Der Transport manuell eingezogener Origina-
le basiert auf der hinteren Referenzlinie des
Kopierers.
Bandmotor
M3
2.
Einzugsvorgang
Wird ein Original über den manuellen Ein-
zugssensor (S32) gelegt, schaltet der Ein-
zugsklappensolenoid (SL7) ein und erzeugt
dadurch den manuellen Einzugsweg. Gleich-
zeitig rotiert der Transportmotor (M8), um
das Papier einzuziehen. Die Vorderkante des
Originals erreicht den Registrationssensor für
manuellen Einzug (S19) und wölbt sich vor
der manuellen Registrationswalze. Danach
rotiert der Bandmotor (M3) im Rücklauf, um
das Original bis zur Kopierposition auf dem
Vorlagenglas zu transportieren.
2 - 62
Anmerkung:
Die Originale müssen mit der beschrifteten Seite
nach unten in den manuellen Einzug gelegt wer-
den.
Manuelle Einzugsklappe
Bodenplatte
Bodenplatten-
solenoid
Registrationssensor des
manuellen Einzugs (S19)

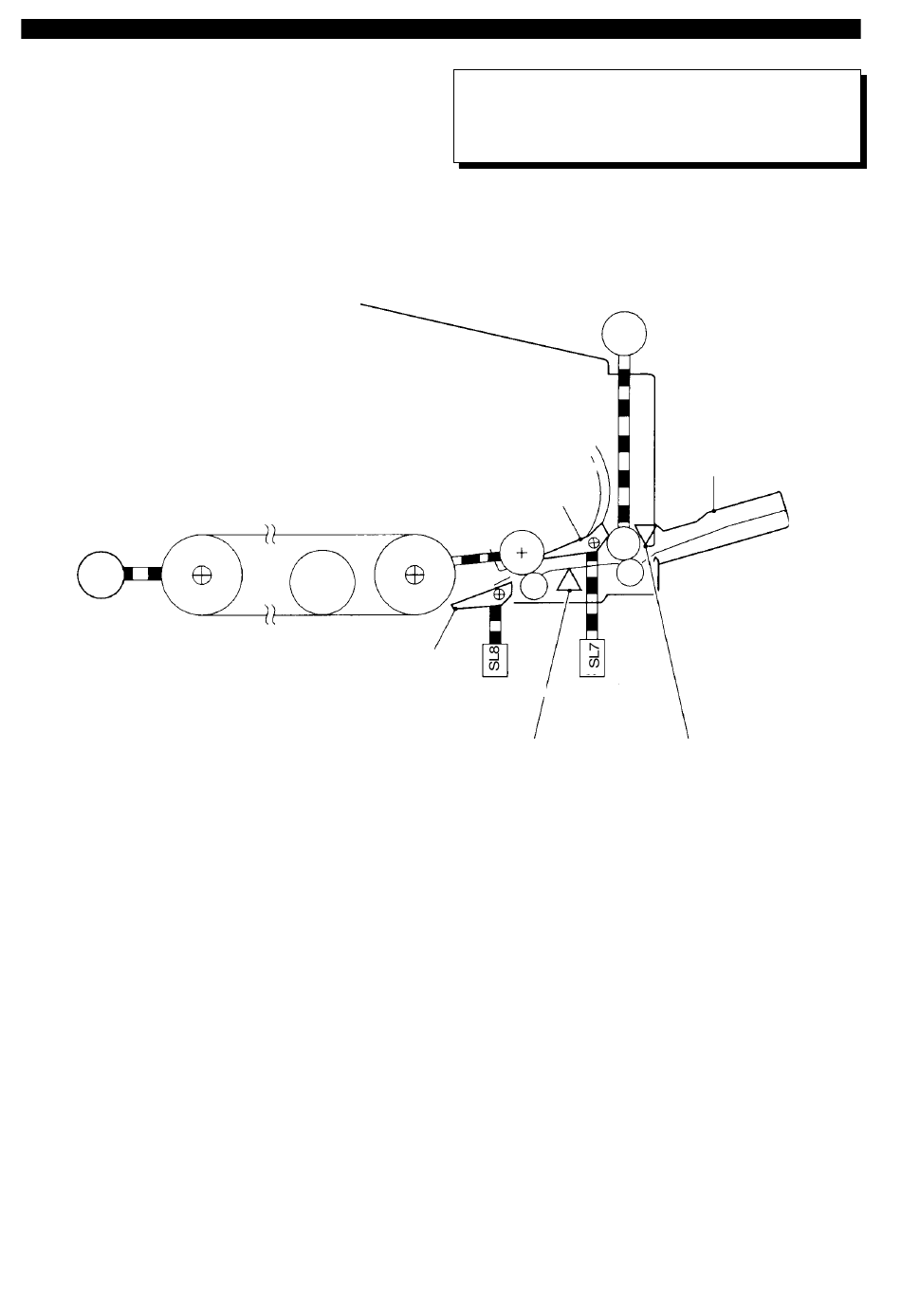

Abb. 2 - 287
3.
Nach Ablauf des Kopiervorgangs schaltet
der Bodenplattensolenoid (SL8) ein und bil-
det dadurch den Transportweg vom Vor-
lagenglas zurück in den RDF. Danach dre-
hen sich Bandmotor (M3) und Transport-
motor (M8), um das Original wieder in der
manuellen Einzugsablage auszugeben.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
M8
Transportmotor
Solenoid der manu-
ellen Einzugsklappe
Ausgabe des Originals
Manuelle Einzugsablage
Manueller Einzugssensor (S32)
