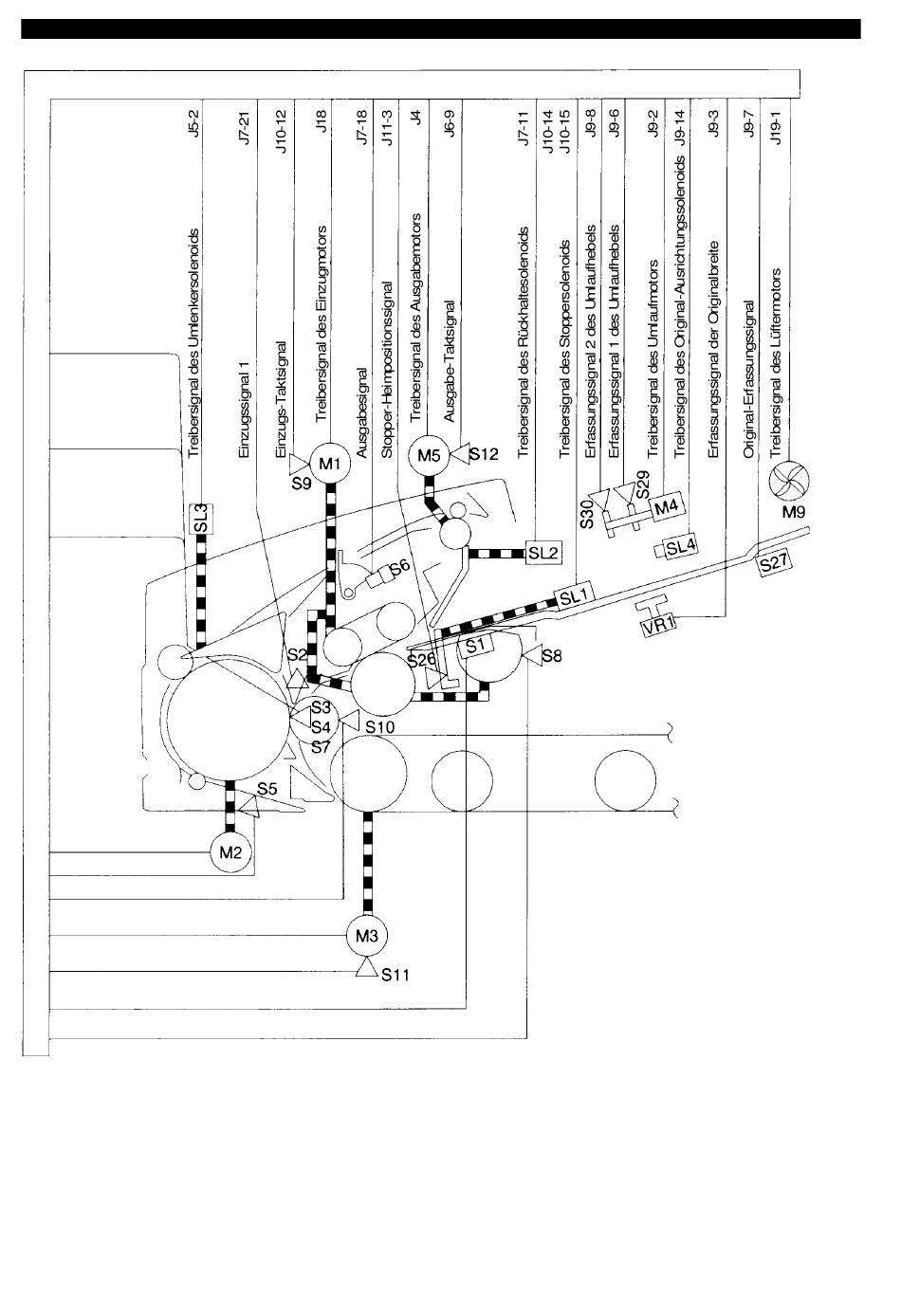

2. ARBEITSWEISE UND STEUERUNG
J7
Registra-
-24
tionssignal 1
J7
Schräglage-
-22
signal 1
AE-Sensorsignal
Treibersignal des
Wendemotors
J7-2
Wendesignal
J7-9
Schlupfsignal
Treibersignal des Bandmotors
J6-6
Taktsignal des Bandmotors
J10-8 Original-Erfassungssignal
J10-6 Heimpositionssignal 1 der Einzugswalze (PRHP1)
2 - 16
RDF Controller PCB
Abb. 2 - 201
