b. Rechtseinzug
Bei dieser Justage wird die Stopposition des
Originals für die zweite und nachfolgende
Kopien justiert.
1) Die Nebenablage schließen.
2) Eine A4-Vorlage auf die Originalablage
legen.

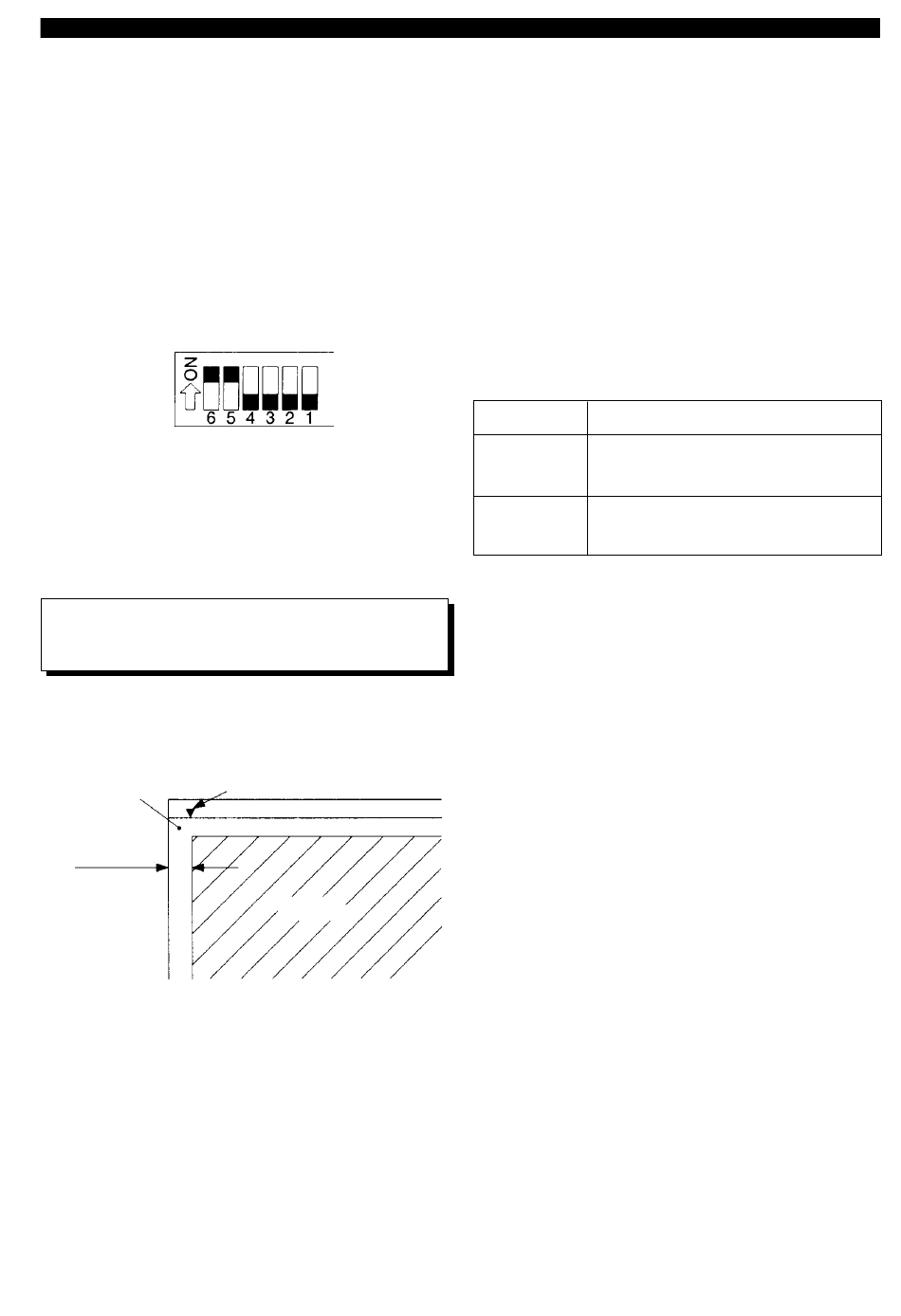

3) Kontrollieren, daß die Bits 5 und 6 des
DIP-Schalters auf dem RDF-Controller-
PCB auf ON stehen.
Abb. 5 - 127
4) Den Tastschalter 1 auf dem RDF-
Controller einmal betätigen, um das Origi-
nal einzuziehen und auf dem Vorlagenglas
zu plazieren.
Vorsicht:
Den Einzugsvorgang kontrollieren, um sicherzustel-
len, daß der Rechtseinzug verwendet wird.
5) Den RDF behutsam öffnen und die Strek-
ke A aus Abb. 5 - 128 messen. Danach
den RDF wieder behutsam schließen.
Vorlagenglas
A = 8,0 ± 1 mm
Abb. 5 - 128
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Positionierungsindex
Original
6) Die Stopposition wird mit den Tastschal-
tern 2 und 3 auf dem RDF-Controller-PCB
justiert. Jeder Druck auf den Tastschalter
ändert das Anhalte-Timing des Bandmo-
tors (M3), wodurch sich die Stopposition
des Originals um 0,5 mm ändert. Der Grad
der Änderung kann über einen LED-Code
(siehe Tabelle 5 - 110) kontrolliert werden.
Nachdem die Justage über die
Tastschalter 2 oder 3 erfolgt ist, wird der
Tastschalter 1 einmal betätigt, um die
neue Einstellung zu speichern und das
Original auszugeben.
Tastschalter
Richtung der Stopposition
SW2
Nach links
(verzögertes Anhalte-Timing)
SW3
Nach rechts
(vorzeitiges Anhalte-Timing)
Tabelle 5 - 109
5. FEHLERSUCHE
5 - 11
