3.

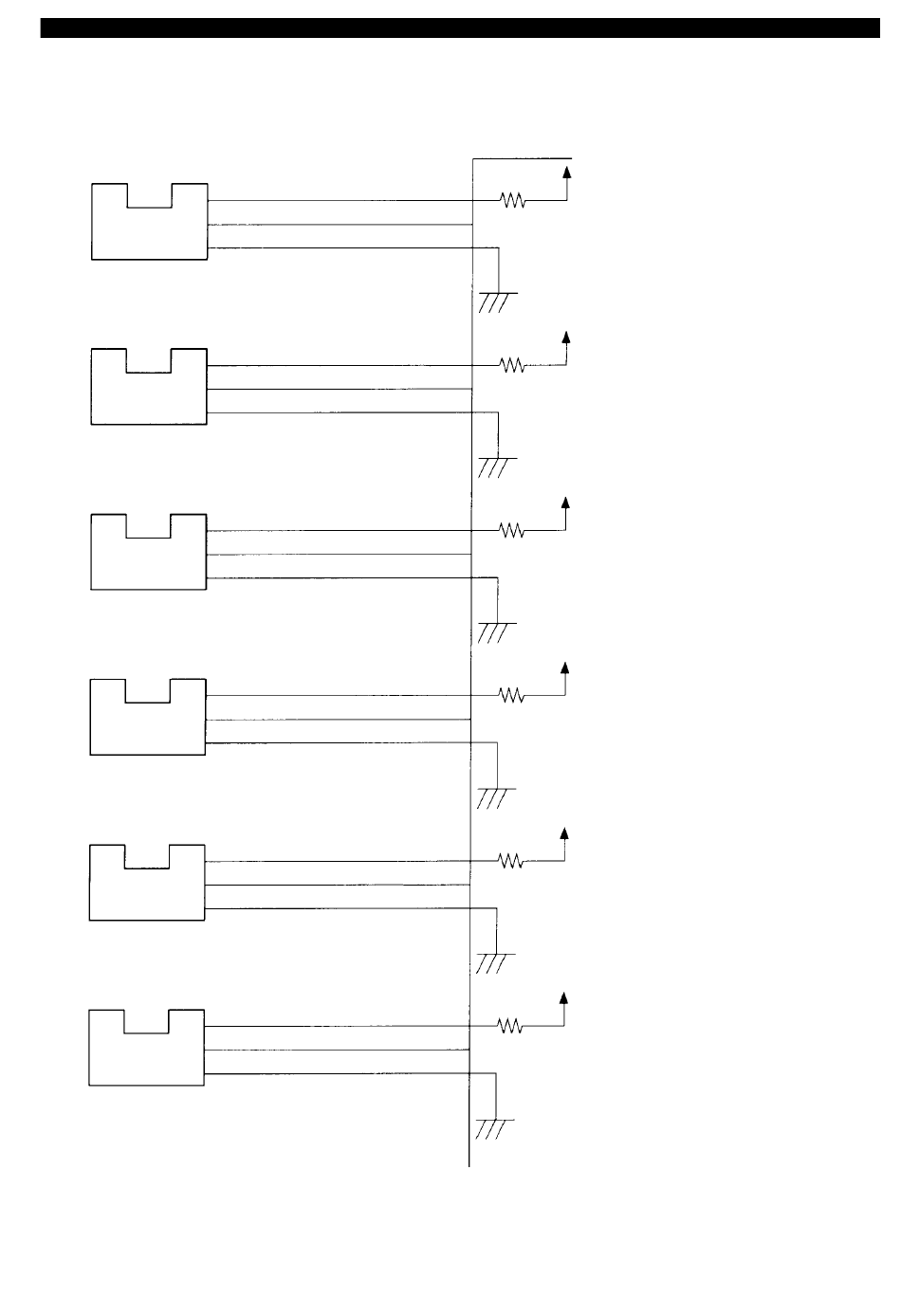

Eingänge des RDF Controller PCB (3/7)
S11
Taktsensor des
Bandmotors
S12
Ausgabe-Taktsensor
J204-3
J204-1
S13
J204-2
Sensor der linken Ab-
deckung (vorne)
J224-3
J224-1
S14
J224-2
Sensor der linken Ab-
deckung (hinten)
J228-3
J228-1
S15
J228-2
Einzugssensor 2
J229-3
J229-1
S16
J229-2
Schräglagesensor 2
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
J225-3
J225-1
J225-2
J226-3
J226-1
J226-2
2. ARBEITSWEISE UND STEUERUNG
RDF Controller PCB
5 V
(1,2 V)
J6-4
J6-6
BTLK
J6-5
5 V
(1,2 V)
J6-7
J6-9
DLCLK
J6-8
5 V
(1,2 V)
J7-13
J7-15
LCVF
J7-14
5 V
(1,2 V)
J6-1
J6-3
LCVR
J6-2
5 V
(1,2 V)
J12-1
J12-3
PDP2
J12-2
5 V
(1,2 V)
J12-4
J12-6
SKW2
J12-5
Abb. 2 - 105
Wechselt bei rotierendem Bandmotor zwi-
schen „1" und „0".
Wechselt bei rotierendem Ausgabemotor
zwischen „1" und „0".
„1", wenn die linke Abdeckung geschlossen
ist. (Wenn die Unterbrecherplatte beim Sen-
sor ist.)
„1", wenn die linke Abdeckung geschlossen
ist. (Wenn die Unterbrecherplatte am Sensor
ist.)
„1", wenn ein Original am Sensor anliegt.
(Wenn die Unterbrecherplatte am Sensor ist.)
„1", wenn ein Original am Sensor anliegt.
(Wenn die Unterbrecherplatte am Sensor ist.)
2 - 5
