2. ARBEITSWEISE UND STEUERUNG
5.
Erfassen der Helligkeit des
Originals (AE)

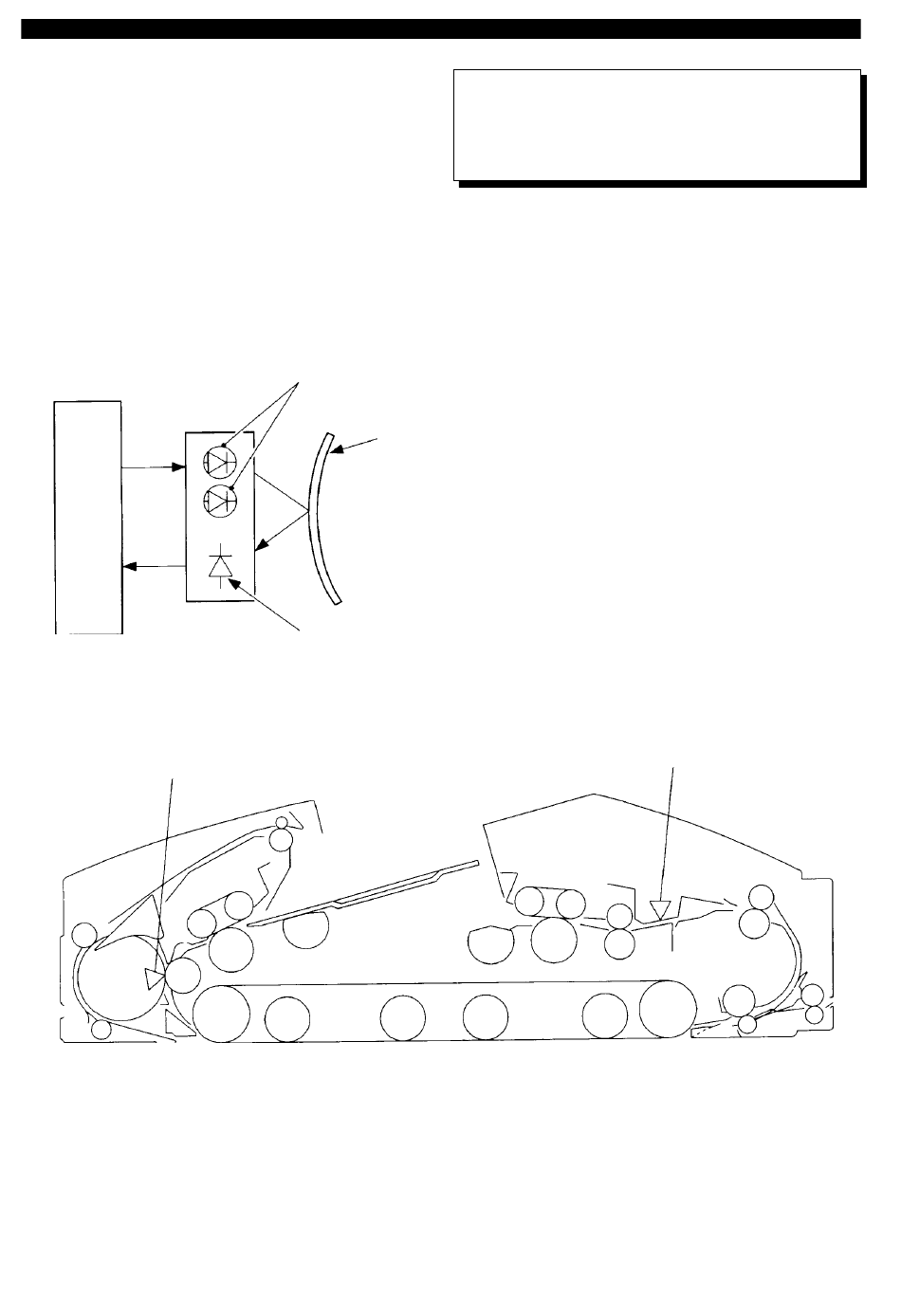

Zwei AE-Sensoren messen die Helligkeit des
Originals im Transportweg des RDF. Die
Sensoren sind reflektierende Fotosensoren.
Das Licht von zwei LEDs wird direkt auf das
Original gerichtet und das reflektierte Licht
von einer Fotodiode gemessen (Abb. 2 -
224).
AE-Sensor 1 (S7) ist für den Linkseinzug und
AE-Sensor 2 (S33) für den Rechtseinzug zu-
ständig (siehe Abb. 2 - 225).
RDF-
Controller
AE-Sensoren 1, 2
Abb. 2 - 224
AE-Sensor 1 (S7)
2 - 34
LEDs
Original
Fotodiode
Abb. 2 - 225
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Anmerkung:
Die AE-Sensoren können nicht im manuellen Ein-
zugs-Modus genutzt werden. Die AE-Messung
wird in diesem Fall vom Schlitten des Kopierers
durchgeführt.
AE-Sensor 2 (S33)
