• Beseitigen einer Schräglage
64 g/qm Papier
150 - 200 g

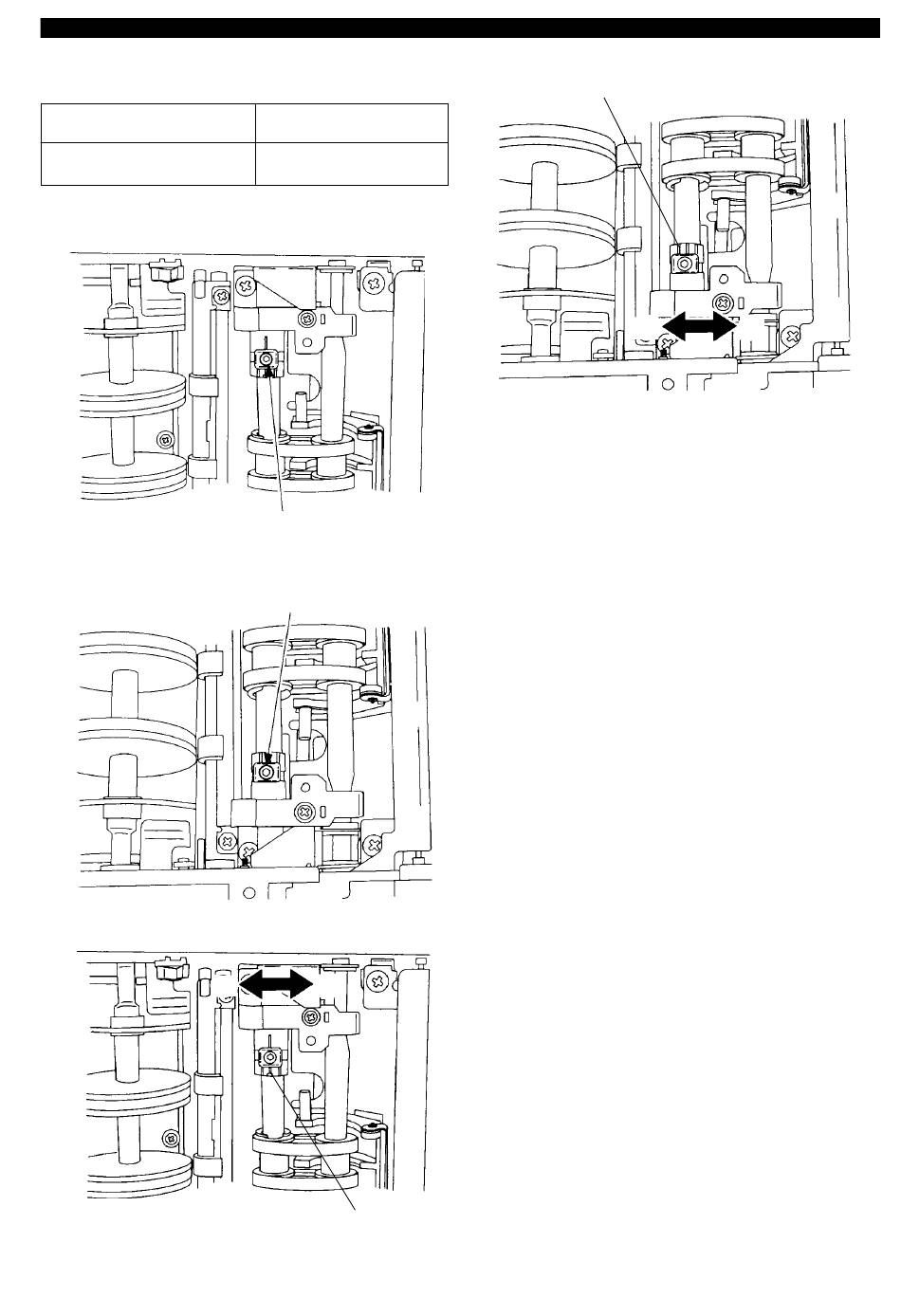

Tabelle 5 - 103 Richtwerte für die Zugkraft
Abb. 5 - 115 (hintere Schraube)
Abb. 5 - 116 (vordere Schraube)
Abb. 5 - 117 (hintere Justagerolle)
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
80 g/qm Papier
200 - 300 g
Schraube
Schraube
A
B
Justagerolle
Justagerolle
Abb. 5 - 118 (vordere Justagerolle)
1) Zum Beseitigen der Schräglage die
Schraube (Abb. 5 - 115 /116) der
Separationsbandeinheit lockern und die
Justagerolle bewegen.
Falls A > 0,
a. Falls die Zugkraft vorne größer ist als der
Richtwert (Tabelle 5 - 103), ist die
Justagerolle an der Vorderseite (Abb. 5 -
118) in Richtung b zu drehen.
b. Ist die Zugkraft hinten größer als der
Richtwert (Tabelle 5 - 103) ist die Justage-
rolle hinten (Abb. 5 - 117) in Richtung a zu
bewegen.
Falls B > 0,
a. Ist die Zugkraft an der Vorderseite gerin-
ger als der Richtwert (siehe Tabelle 5 -
103) ist die Justagerolle an der Vordersei-
te (Abb. 5 - 118) in Richtung a zu drehen.
b. Ist die Zugkraft hinten geringer als der
Richtwert (Tabelle 5 - 103) ist die Justage-
rolle hinten (Abb. 5 -117) in Richtung b zu
bewegen.
2) Die Schraube der Separationsbandeinheit
wieder anziehen und eine erneute Mes-
sung der Zugkraft durchführen, um zu
kontrollieren, daß der Unterschied zwi-
schen vorne und hinten innerhalb der To-
leranzen liegt.
5. FEHLERSUCHE
A
B
5 - 5
