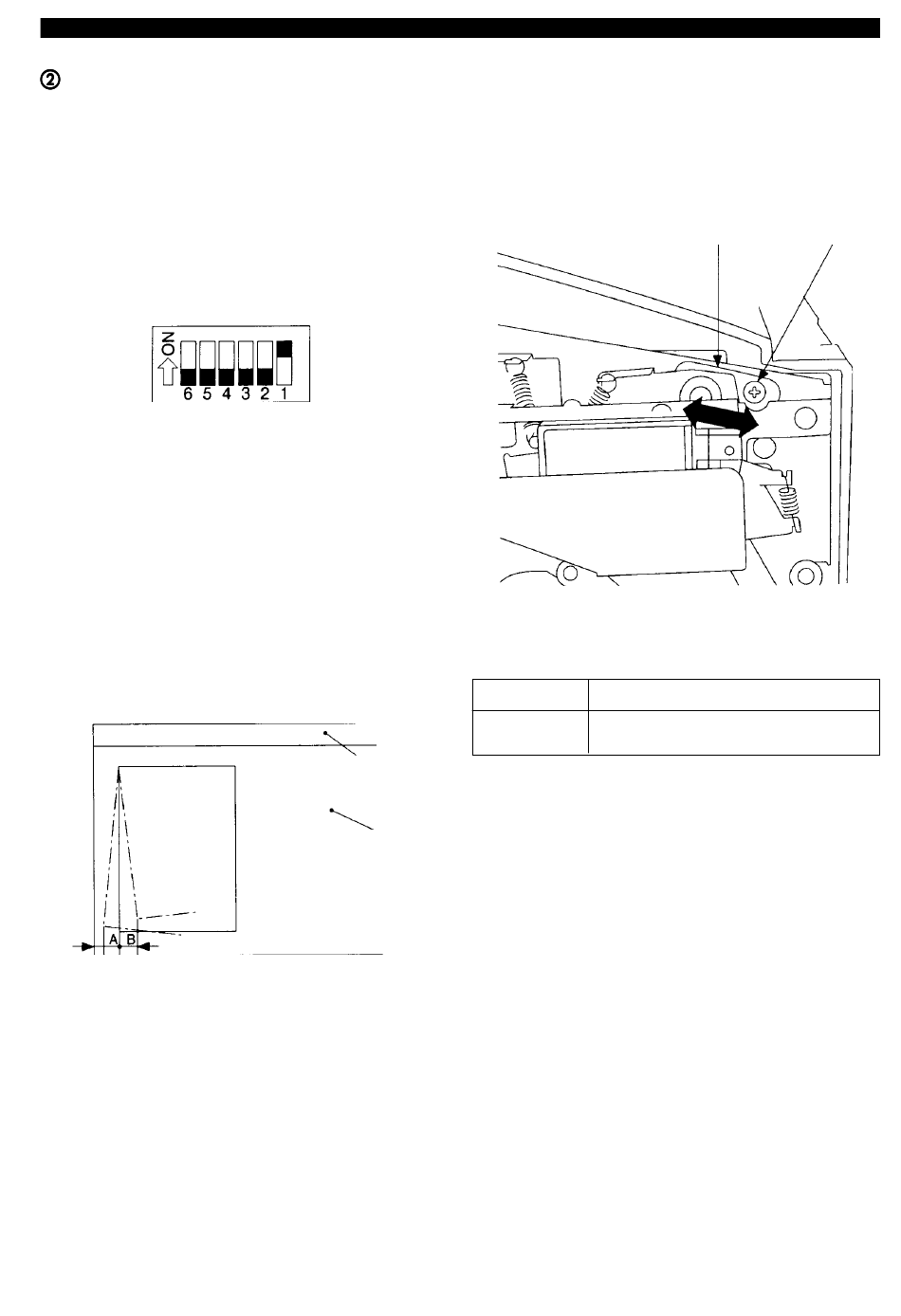

Beseitigen einer Schräglage
Die Schräglage kann für jede Einzugs-
position mit folgenden Arbeitsschritten be-
seitigt werden:
a. Schräglage bei Rechtseinzug
1) Die Nebenablage schließen.
2) Eine A4-Vorlage auf die Originalablage
legen.
3) Bit 1 auf dem DIP-Schalter auf dem RDF-
Controller-PCB auf ON stellen.
Abb. 5 - 107
4) Jetzt den Tastschalter 1 auf dem RDF-
Controller einmal betätigen, damit das
Original eingezogen und auf dem Vor-
lagenglas plaziert wird.
Den RDF behutsam öffnen und kontrollie-
ren, daß A •B < 2 mm ist (siehe Abb. 5 -
108). Nach der Messung den RDF behut-
sam schließen und den Tastschalter 1 er-
neut betätigen, um das Original auszuge-
ben.
Abb. 5 - 108
6) Ist der Wert nicht wie angegeben, die vor-
dere Abdeckung des RDF abnehmen (vier
Schrauben).
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Größenindex
Vorlagenglas
A • B < 2 mm
7) Die Schraube der Halterung von Regist-
rationswalze 2 lockern.
8) Die Halterung jetzt so nach links oder
rechts verschieben, bis der Winkel von
Registrationswalze zwei korrekt justiert ist.
Abb. 5 - 109
Falls A > 0
Die Halterung nach links schieben.
Falls B > 0
Die Halterung nach rechts schieben.
Tabelle 5 - 102
9) Die Schraube der Halterung von Registra-
tionswalze 2 wieder anziehen.
5. FEHLERSUCHE
Halterung
Schraube
5 - 3
