2. ARBEITSWEISE UND STEUERUNG
B. Kommunikation mit dem Kopierer
Die am Kopierer eingestellten Betriebsmodi werden mittels IPC Kommunikation an den RDF
gesendet.
Vom RDF werden Statussignale über Einzugsvorgänge an den Kopierer gesendet. Falls ein
Fehler innerhalb der IPC Kommunikation auftritt, erkennt dies der Selbstdiagnosemechanis-
mus des Kopierers und gibt die Meldung „E400" am Bedienfeld aus.
Das Bildvorderkantensignale (EDG) und das Taktsignal für den Bandmotor (BLTCK) werden
vom RDF über separate Leitungen an den Kopierer gesendet.
2 - 2
Kopierer
RSOUT
Komm-
unikat-
RSIN
ions-IC
BLTCK
EDG
Mikropro-
zessor

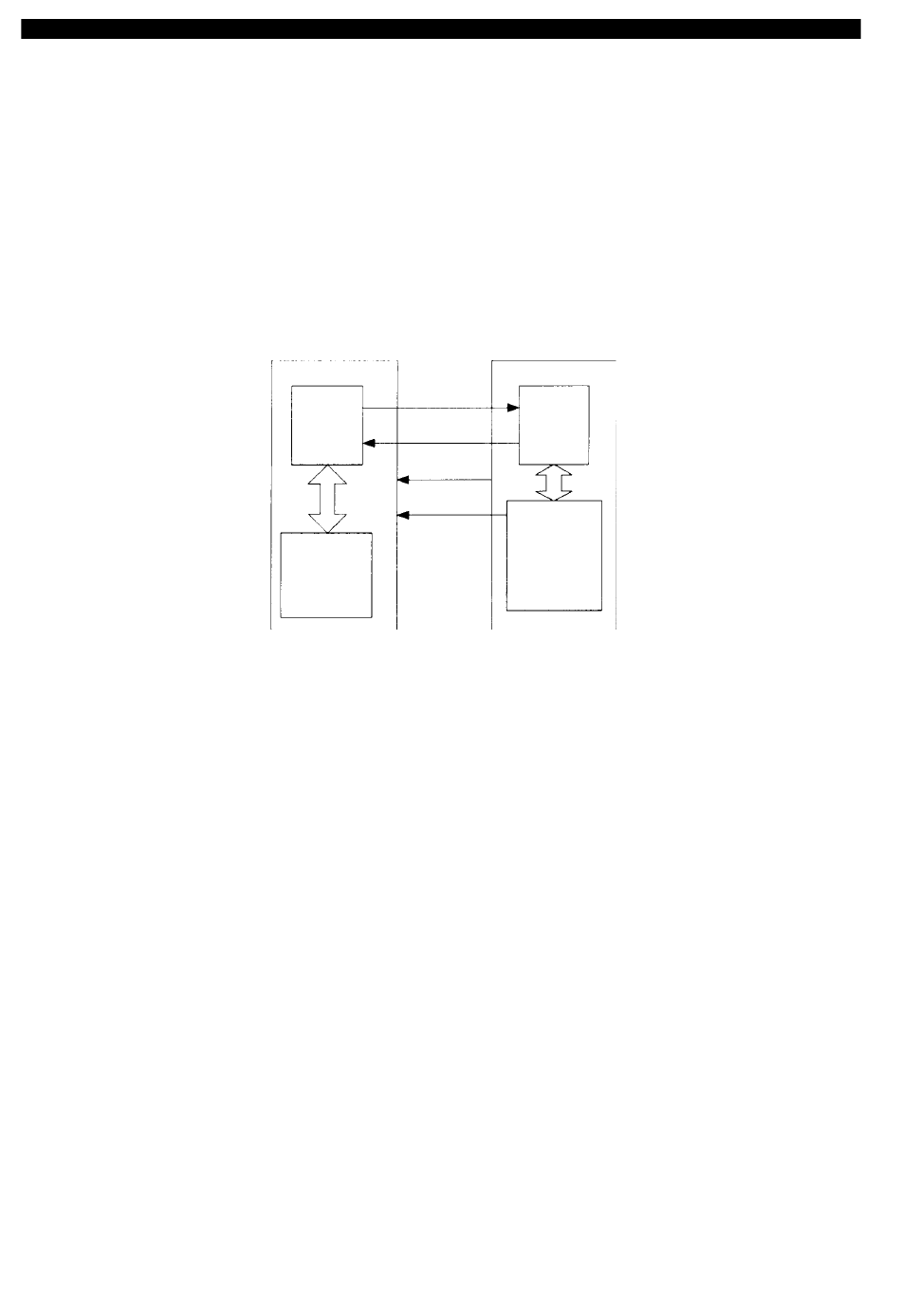

Abb. 2 - 102
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
RDF
Komm-
unikat-
ions-IC
(IC2)
Mikropro-
zessor
(IC1)
