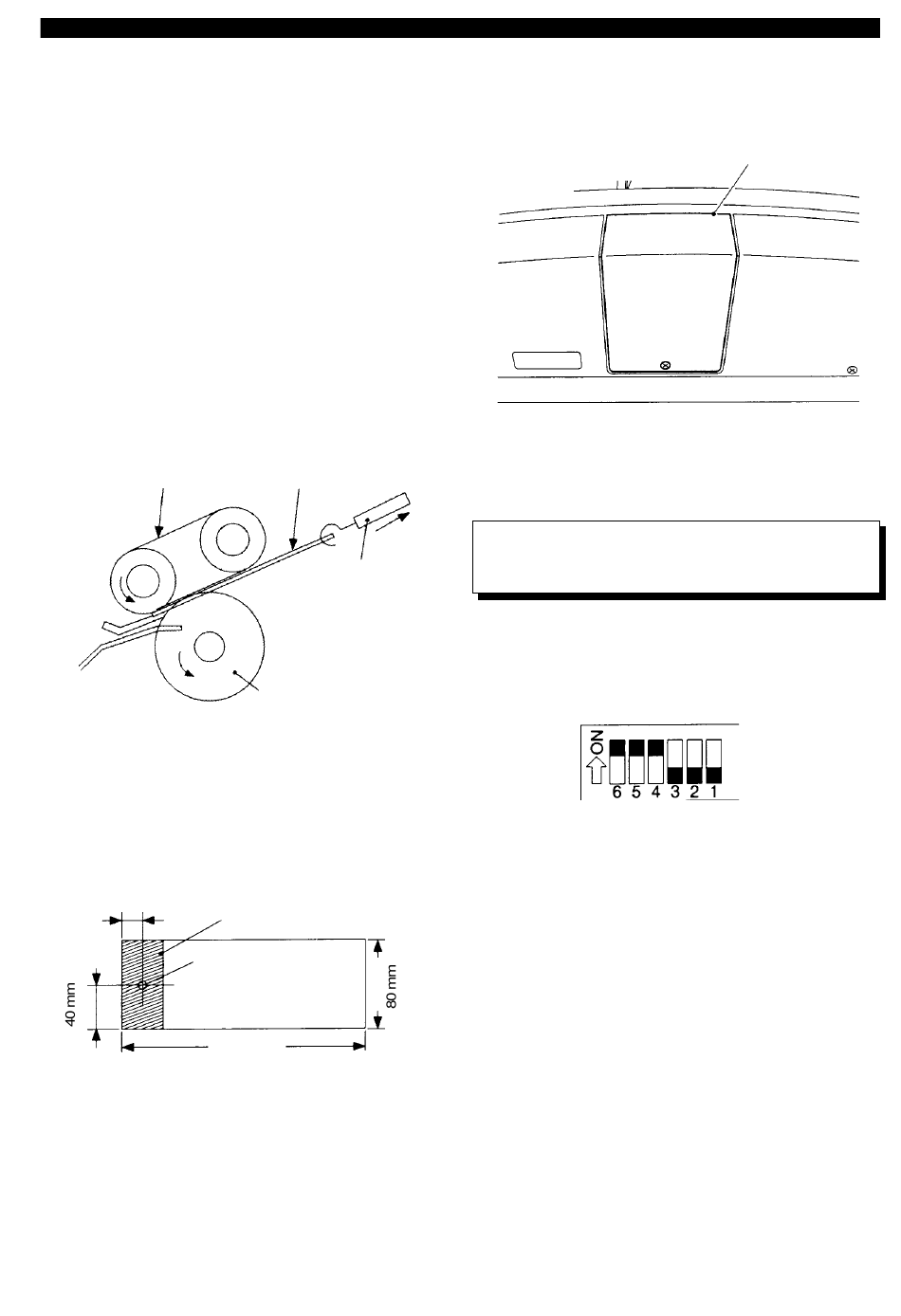

10. Spannungsjustage des Separa-
tionsbandes (Linkseinzug)
Die Spannung des Separationsbandes sollte
justiert werden, wenn Separationsfehler auf-
grund von Abnutzung des Bandes oder der
Transportwalzen auftreten.
Übersicht :
Bevor die Spannung des Bandes justiert
werden kann, muß die Zugkraft des Trans-
portbandes gemessen werden. Die Zugkraft
wird über eine Justagerolle eingestellt. Die
Messung der Zugkraft wird am vorderen und
hinteren Bereich an jeweils drei Abschnitten
des Bandes gemessen.
Separationsband
Abb. 5 - 154
Vorgehensweise:
1) Zunächst ein Testblatt zum Messen der
Zugkraft vorbereiten (verwendet werden
kann 64 g/qm oder 80 g/qm Papier).
14 mm
Eine Öffnung lochen.
Abb. 5 - 155
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Testblatt
Federwaage
Transportwalze
Mit Klebestreifen an beiden
Seiten verstärken.
297 mm
2) Den Kopierer ausschalten und die Abdek-
kung des RDF-Controller-PCB entfernen
(eine Schraube).
Abb. 5 - 156
3) Die Nebenablage öffnen.
Vorsicht:
Zum Überprüfen des Linkseinzugs muß grundsätz-
lich die Nebenablage geöffnet werden.
4) Die Bits 4, 5 und 6 des DIP-Schalters 1
auf dem RDF-Controller-PCB auf ON stel-
len (Reinigungs-Modus für Separations-/
Transportwalzen).
Abb. 5 - 157
5. FEHLERSUCHE
PCB-Abdeckung
5 - 25
