7.

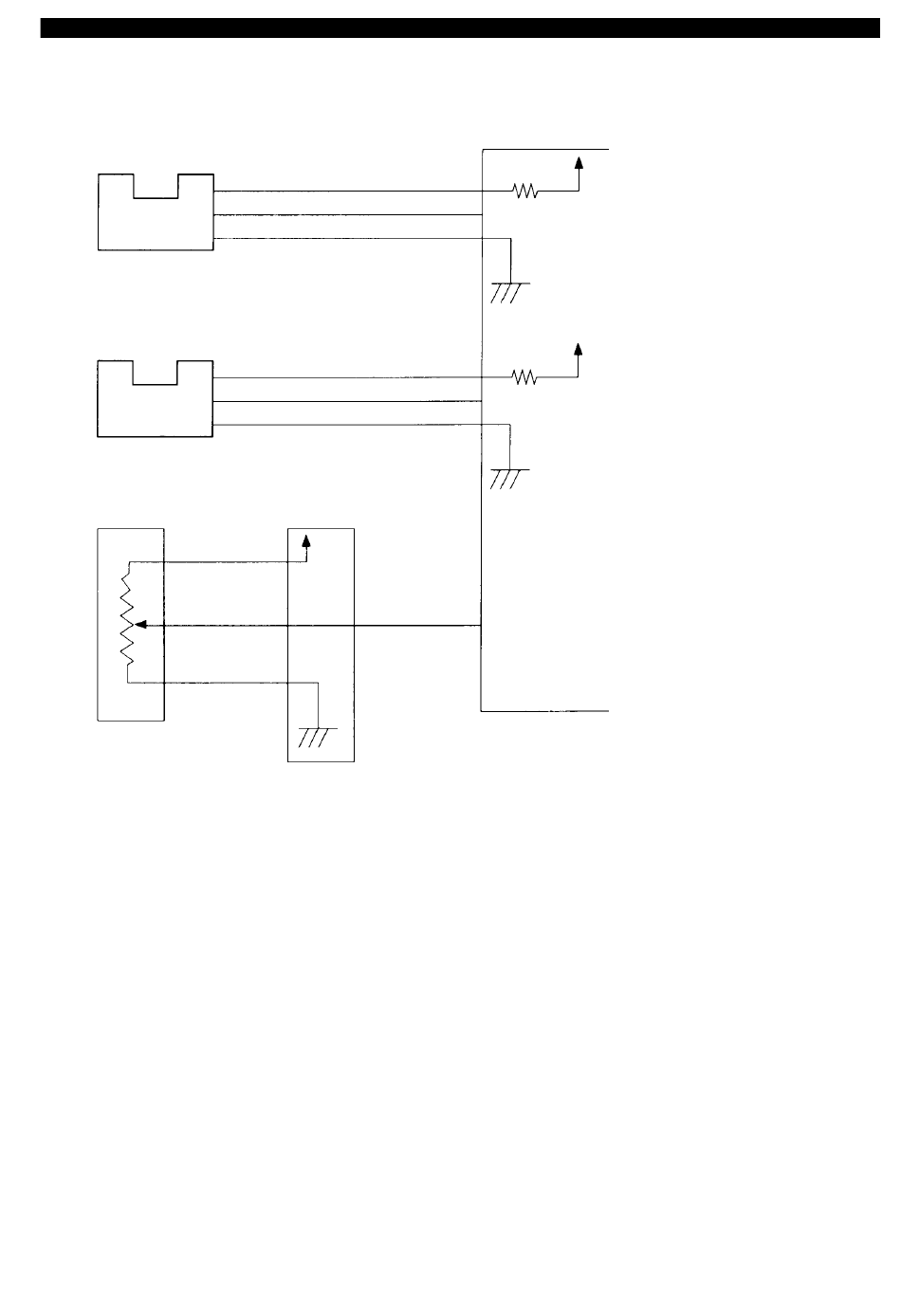

Eingänge des RDF Controller PCB (7/7)
S31
RDF Positionssensor
S32
Papiersensor des
manuellen Einzugs
VR1
Potentiometer zur
Erfassung der Originalbreite
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
J230-3
J230-1
J230-2
J207-3
J207-1
J207-2
Ablage PCB (2/2)
5 V
J113-1
J111-3
J113-2
J113-3
2. ARBEITSWEISE UND STEUERUNG
RDF Controller PCB
J13-1
J13-3
RFOS
J13-2
J13-7
J13-9
MFST
J13-8
J9-3
DSZ
Abb. 2 - 109
5 V
„1", wenn der RDF heruntergeklappt ist.
(Wenn die Unterbrecherplatte am Sensor
ist.)
5 V
„1", wenn ein Original in den manuellen
Einzug eingelegt ist.
(Wenn die Unterbrecherplatte am Sensor
ist.)
Die Position der Schiebeführung verändert
den Widerstand (analoges Signal).
2 - 9
