3. Transport über die Wendewalze
Der Wendemotor (M2) rotiert jetzt, um das
Original zu bewegen. Der Papierumlenker
bewirkt, daß das Original zurück zum
Transportband gelangt (siehe Abb. 2 -
248).
4. Transport über das Transportband
Sobald die Vorderkante des Originals den
Registrationssensor (S3) erreicht, rotiert
der Bandmotor (M3) im Uhrzeigersinn, um
das Original auf das Vorlagenglas zu trans-
portieren. SL3 schaltet aus, sobald dieser
Transport erfolgt ist (siehe Abb. 2 - 250).
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
2. ARBEITSWEISE UND STEUERUNG

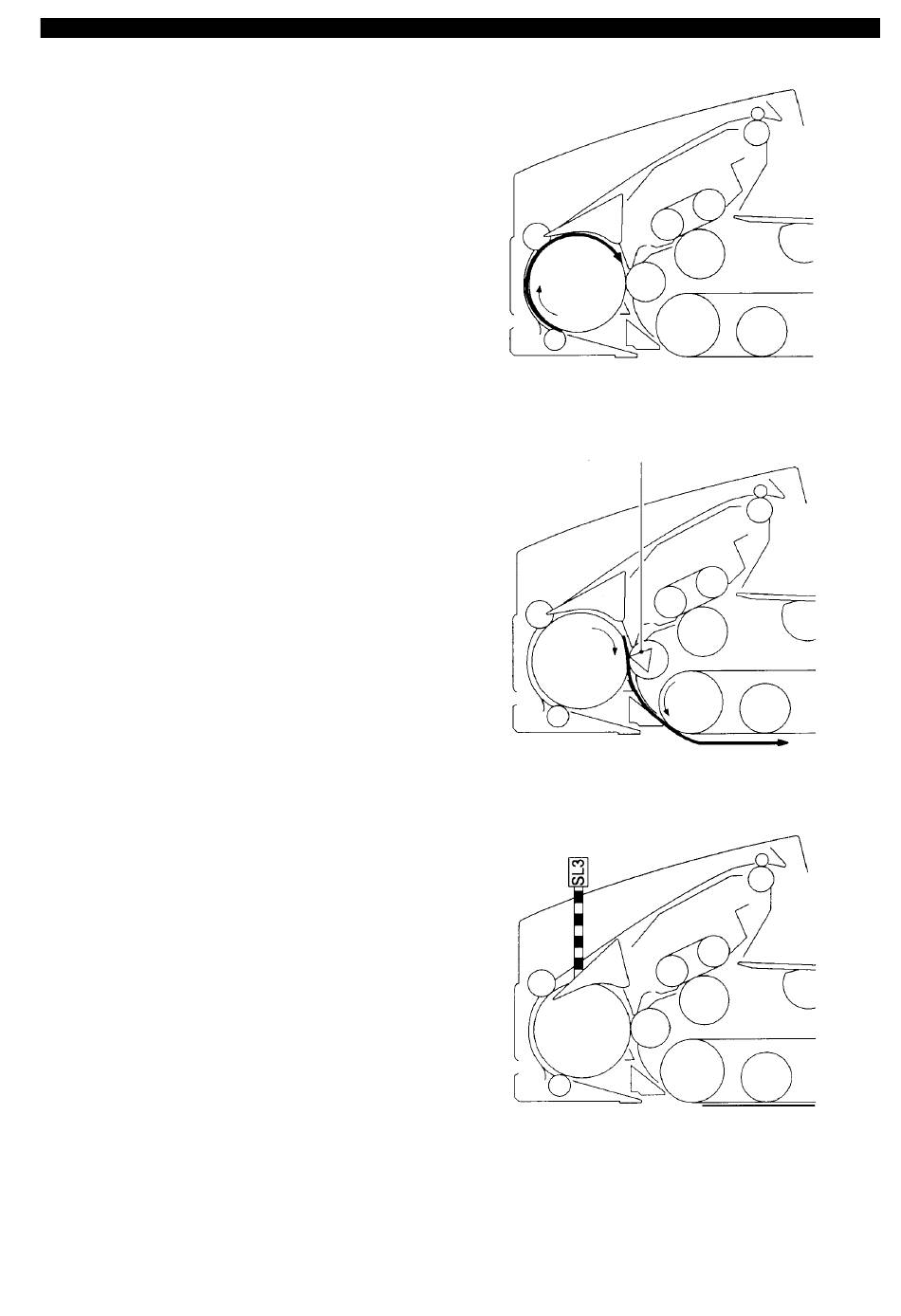

Abb. 2 - 248
Registrationssensor (S3)
Abb. 2 - 249
Aus
Abb. 2 - 250
