B. Kontrolle des Wendemotors
1.
Übersicht

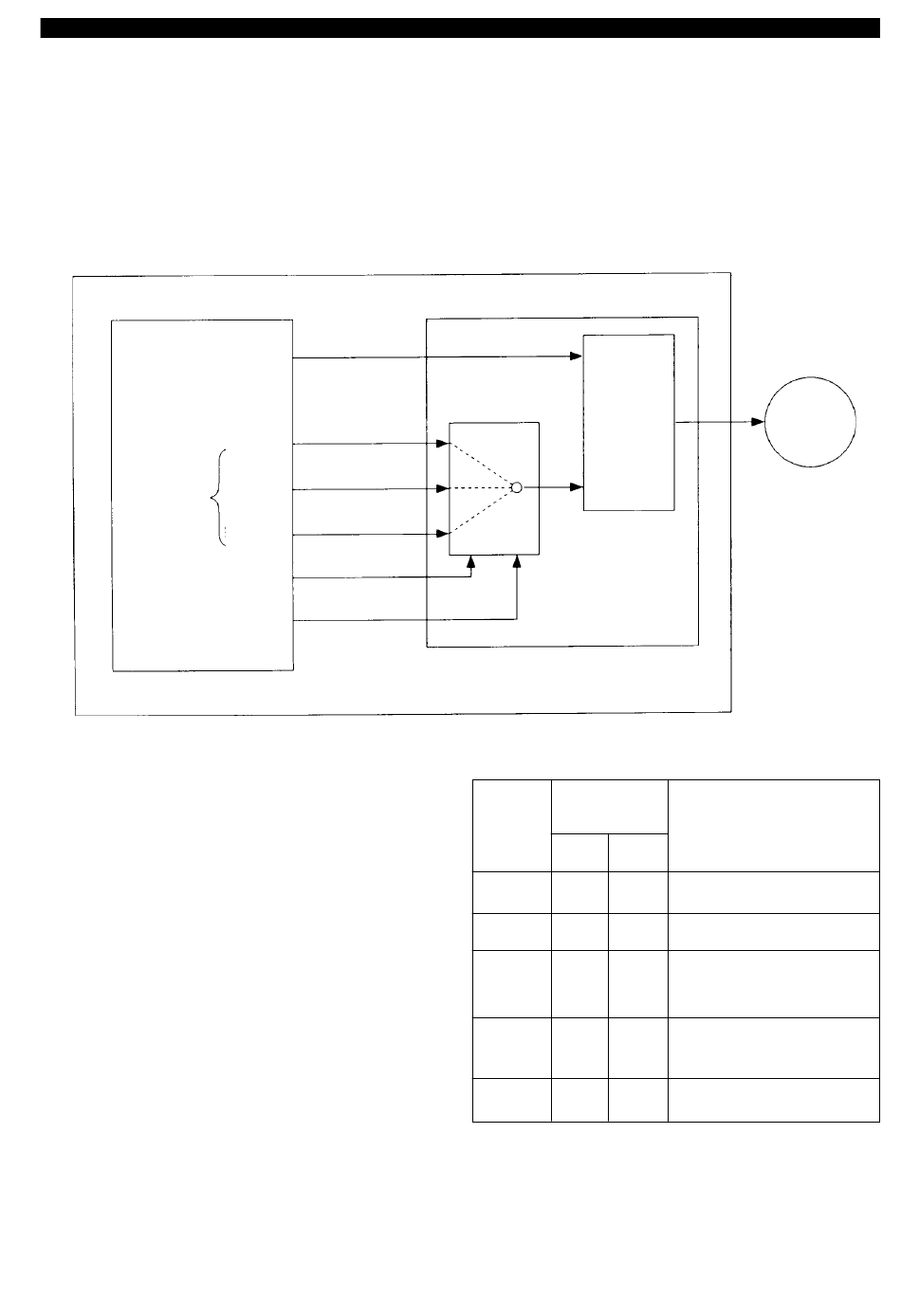

Abb. 2 - 302 zeigt ein Blockdiagramm über
den Kontrollschaltkreis des Wendemotors
(M2). Der Schaltkreis hat folgende Funktio-
nen:
CPU
Motortreibersignal
Motortakt
Modusauswahlsignal
2.
Funktionsweise
Der Wendemotor ist ein zweiphasiger Schritt-
motor, dessen Drehzahl durch Variieren der
Pulsbreite jeder Phase geregelt wird. Die CPU
auf dem DC-Controller-PCB sendet das
Motortreibersignal und das Modusauswahl-
signal zum Motortreiberschaltkreis. Das Aus-
wahlsignal besteht aus einer Kombination von
0 und 1 (2-Bit-Signal) und entsprechend die-
sem Signal wird der Wendemotor vom
Treiberschaltkreis betrieben.
Tabelle 2 - 301 zeigt die Beziehung zwischen
Modus-Auswahlsignal und dem Kontroll-Mo-
dus des Wendemotors.
Das Modus-Auswahlsignal wird verwendet,
um die Motordrehzahl mit einem anderen Mo-
tor zu synchronisieren. Abhängig von diesem
Signal rotiert der Wendemotor synchron mit
dem Einzugsmotor, Transportmotor oder ent-
sprechend seiner eigenen Drehzahl.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Motortakt
Einzugs-
motor
Band-
motor
Wende-
motor
A
B
2. ARBEITSWEISE UND STEUERUNG
a. Kontrolle der Motordrehzahl
b. Synchronisation der Drehzahl mit der
Drehzahl des Einzugsmotors/Bandmotors
c. Anhalten des Wendemotors
Motortreiberschaltung
Taktauswahl-
schaltkreis
Abb. 2 - 302
Motor-
Modusaus-
treiber-
wahlsignal
signal
A
1
-
0
0
0
0
0
1
0
1
Wendemotor
Motor-
treiber
Vorgang
B
-
Stoppen
0
Halten
1
Synchron mit Einzugs-
motor (M1)
0
Synchron mit Band-
motor (M3)
1
Kein Antrieb
Tabelle 2 - 301
