4.

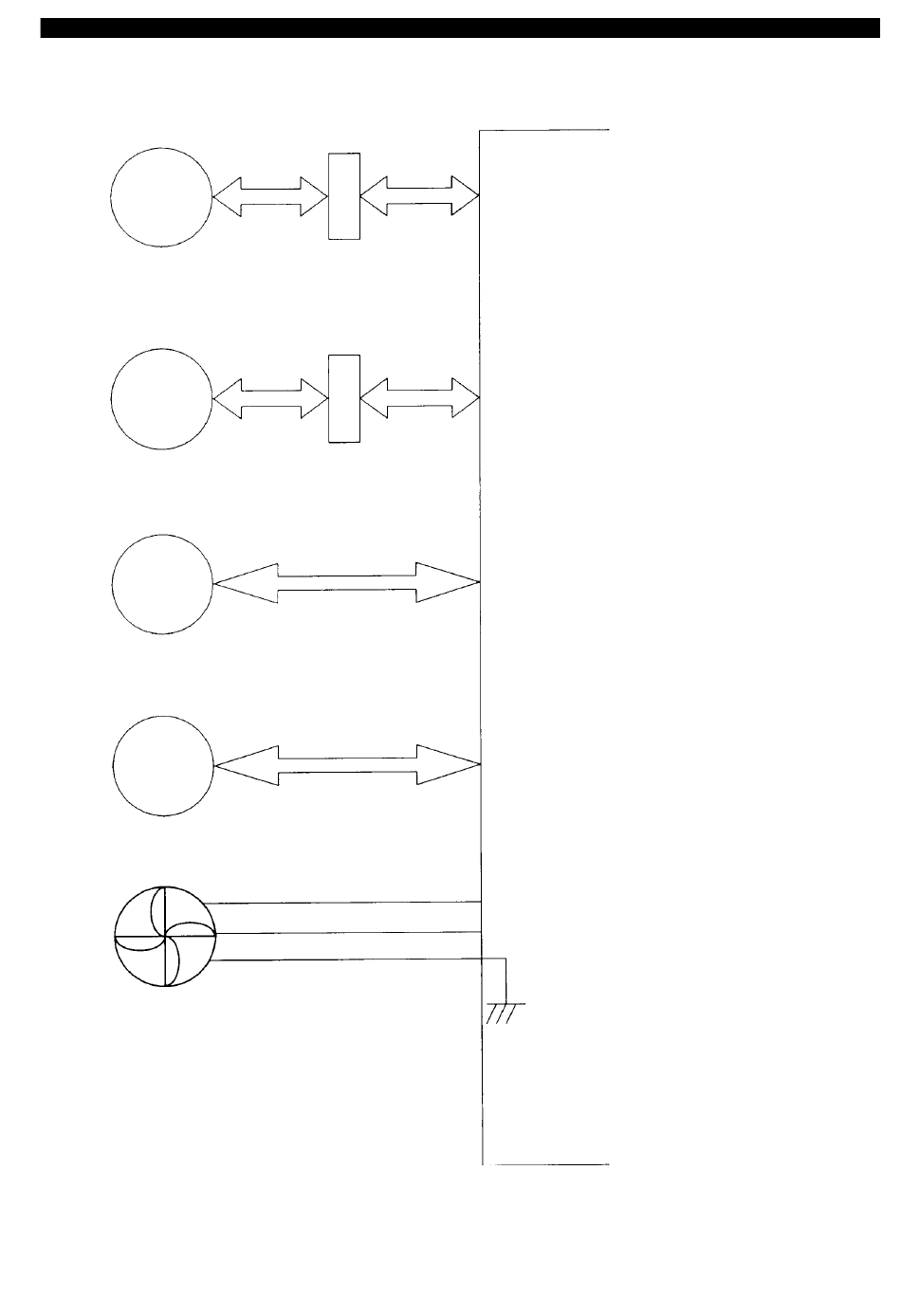

Ausgänge des RDF Controller PCB (4/4)
M2
Wendemotor
M3
Bandmotor
M7
Stoppermotor
M8
Transportmotor
M9
Lüftermotor
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Treiber PCB des Wendemotors
J141
J142
Treiber PCB des Bandmotors
J151
J152
J11-4~9
J20
Abb. 2 - 113
2. ARBEITSWEISE UND STEUERUNG
RDC Controller PCB
J3
Siehe S. 2 - 65.
J1
Siehe S. 2 - 66.
Siehe S. 2 - 69.
Siehe S. 2 - 67.
J19-2
FANE
J19-1
M9D
Bei „1" rotiert M9.
J19-3
2 - 13
