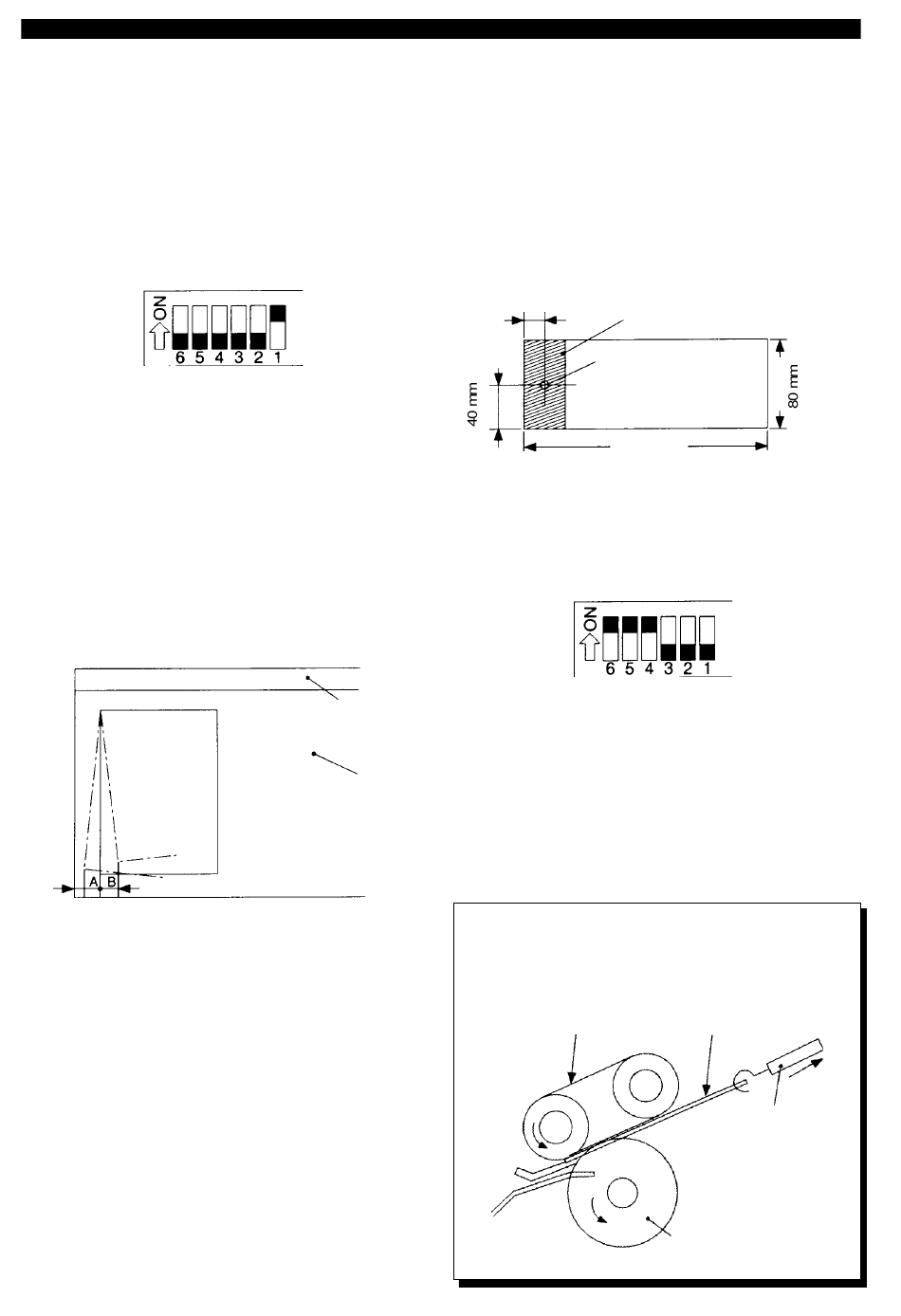

5. FEHLERSUCHE
b. Beseitigung einer Schräglage bei Links-
einzug
• Prüfen der Schräglage
1) Die Nebenablage öffnen.
2) Eine A4-Vorlage auf die Originalablage
legen.
3) Bit 1 des DIP-Schalter auf dem RDF-Con-
troller-PCB auf ON stellen.
Abb. 5 - 110
4) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB einmal betätigen, um das Ori-
ginal einzuziehen und auf dem Vorlagen-
glas zu plazieren.
5) Den RDF behutsam öffnen und prüfen, ob
der Abstand A • B < 2 mm ist (siehe Abb.
5 - 111). Danach den RDF behutsam
schließen und den Tastschalter 1 erneut
betätigen, um das Original auszugeben.
Abb. 5 - 111
5 - 4
Größenindex
Vorlagenglas
A • B < 2 mm
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
• Messen der Zugkraft
Um eine Schräglage an dieser Einzugsposi-
tion zu beseitigen, muß der Andruck des Se-
parationsbandes (Zugkraft) gemessen und
justiert werden.
1) Zunächst eine Testvorlage zum Messen
der Zugkraft anfertigen (geeignet ist Pa-
pier der Stärke 64 g/qm oder 80 g/qm).
14 mm
Eine Öffnung lochen.
297 mm
Abb. 5 - 112
2) Die Nebenablage öffnen.
3) Die Bits 4, 5 und 6 auf dem DIP-Schalter
des RDF-Controller-PCB auf ON stellen.
Abb. 5 - 113
4) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB einmal betätigen, um das vor-
bereitete Testblatt in die Separations-
bandeinheit einzuziehen. Dabei die Kraft
des Einzugs an zwei Stellen (vorne, hinten)
der Separationsbandeinheit messen.
Vorsicht:
• Das Separationsband muß zur Messung völli-
gen Kontakt mit dem Meßblatt haben.
• Das Testblatt gerade entlang des Separations-
bandes herausziehen.
Separationsband
Abb. 5 - 114
Mit Klebestreifen an beiden
Seiten verstärken.
Testblatt
Federwaage
Transportwalze
