5. FEHLERSUCHE
c. Manueller Einzug

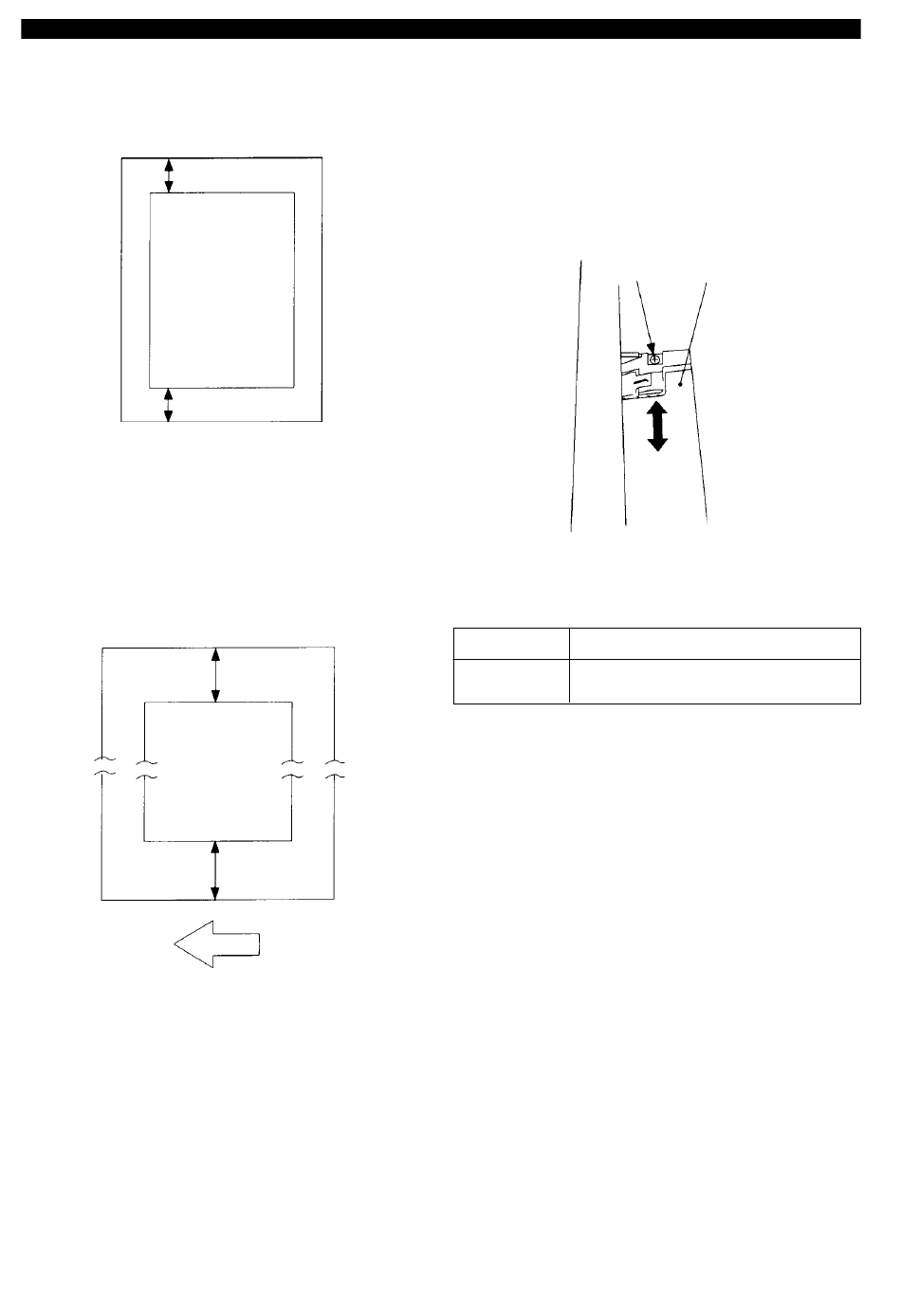

1) Das in Abb. 5 - 137 gezeigte A4-Testblatt
vorbereiten.
A
B
Abb. 5 - 137
2) Die manuelle Einzugsablage öffnen.
3) Die Testvorlage in die manuelle Einzugs-
ablage legen und zwei oder drei Kopien
im DIREKT-Modus erstellen.
4) Die Strecken A und B auf einer der Kopien
aus Schritt 3) messen.
Transportrichtung
Abb. 5 - 138
5 - 18
A = B = 30 mm
A
B
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
5) Die Befestigungsschraube der manuellen
Ablage lockern.
6) Die manuelle Ablage jetzt abhängig von
den Messungen in Schritt 4) nach vorne
oder hinten verschieben, bis die Abschnit-
te A und B auf der Kopie identisch sind.
Schraube
Abb. 5 - 139
Falls A > B
Die Ablage nach vorne bewegen.
Falls A < B
Die Ablage nach hinten bewegen.
Tabelle 5 - 116
7) Die beiden Justageschrauben der manu-
ellen Ablage wieder anziehen.
Manuelle Einzugsablage
