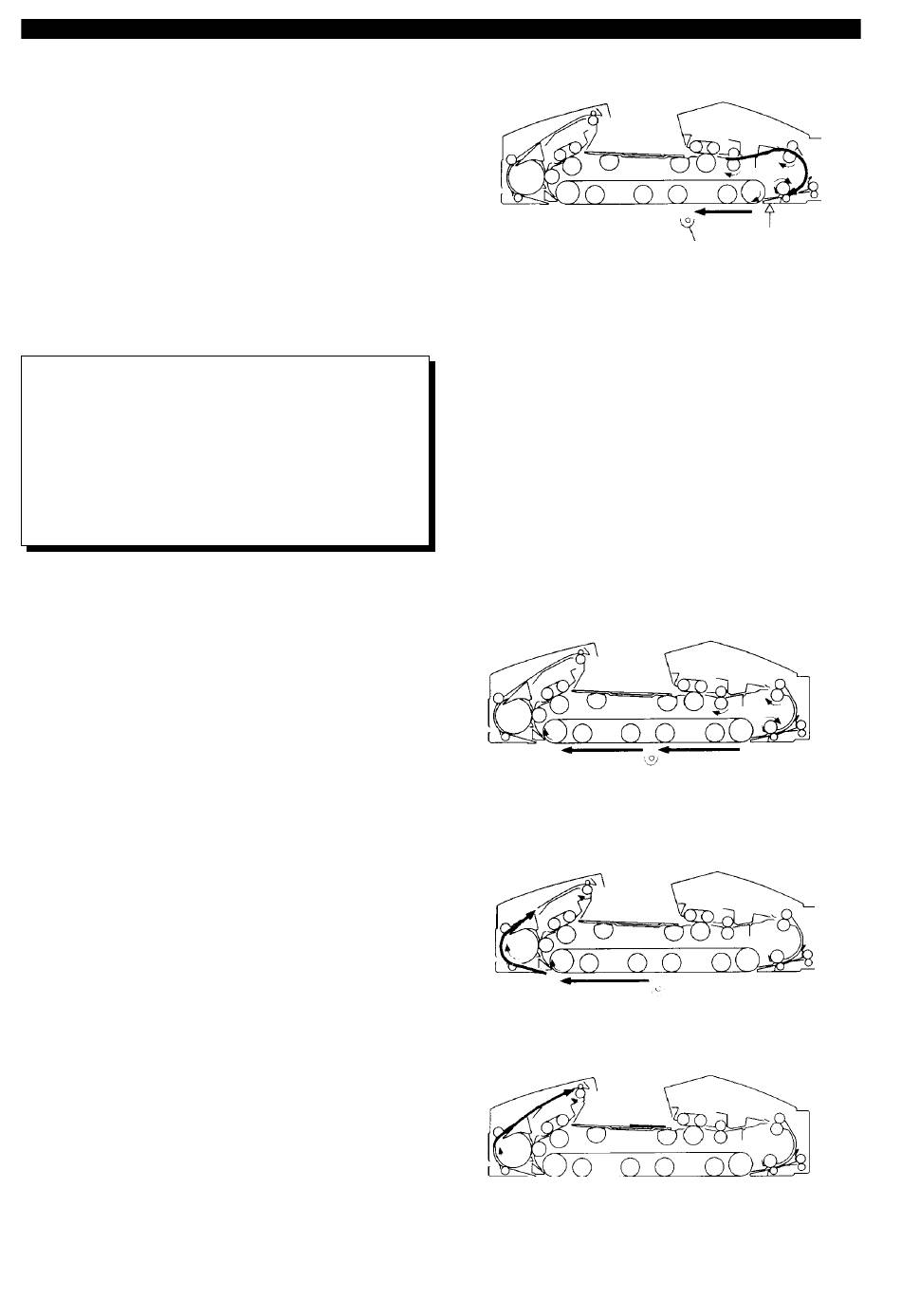

2. ARBEITSWEISE UND STEUERUNG
5. Ausgabe des Bildvorderkantensignals
Während der Rotation von M8 beginnt der
Bandmotor (M3) zu rotieren, um das Origi-
nal zum Einlesepunkt des Kopierers
(Schlittenpositionspunkt) zu transportie-
ren. Der RDF sendet an diesem Punkt das
Bildvorderkantensignal zum Kopierer.
Gleichzeitig wird das zweite Original ein-
gezogen, mit der Vorderkante positioniert,
um den Abstand zum ersten Original zu
verringern (siehe Abb. 2 - 254).
Anmerkung:
Das Bildvorderkantensignal dient dazu, die Be-
triebsvorgänge im Kopierer mit denen des RDF zu
synchronisieren. Es wird an dem Punkt erzeugt, an
dem das Original die Position zum schnellen Einle-
sen erreicht hat. Der RDF sendet das Signal nach-
dem der Bildvorderkantensensor (S20) die Vorder-
kante des Originals erfaßt hat. Daraufhin beginnt
der Bilderstellungsprozeß im Kopierer.
6. Schnelles Einlesen und Erzeugen des
zweiten Bildvorderkantensignals M3 be-
wegt das Original über die Belichtungs-
einheit des Kopierers. Der Rotations-
beginn von M3 erfolgt nachdem der RDF
das Einzugssignal vom Kopierer erhalten
hat. Nachdem die Vorderkante des zwei-
ten Originals die Position zum schnellen
Einlesen erreicht, wird erneut das
Bildvorderkantensignal erzeugt (siehe
Abb. 2 - 255).
7. Ausgabe des ersten Originals und schnel-
les Einlesen des zweiten Originals
Das erste Original wird vom Wendemotor
(M2) und dem Ausgabemotor (M5) ausge-
geben. Das zweite Original wird gleichzei-
tig über den Einlesepunkt bewegt (siehe
Abb. 2 - 256).
8. Ausgabe des zweiten Originals
Das zweite Original wird ausgegeben (sie-
he Abb. 2 - 257).
2 - 50
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Bildvorderkanten-
Schlitten
sensor (S20)
Abb. 2 - 254
Abb. 2 - 255
Abb. 2 - 256
Abb. 2 - 257
