B. Erfassen der Originale
1.
Übersicht
Der RDF-D1 verfügt über fünf verschiedene
Erfassungsmöglichkeiten für Originale:
1) Erfassen der An-/Abwesenheit eines Ori-
ginals auf der Originalablage.
2) Erfassen der Größe eines Originals auf der
Originalablage.
3) Erfassen der Anzahl von eingelegten Ori-
ginalen, um zu prüfen, ob alle auf die Ab-
lage gelegten Originale kopiert wurden.
4.)Erfassen der An-/Abwesenheit eines Ori-
ginals im manuellen Einzug.
5) Erfassen der Helligkeit eines Originals
(AE).
Original-
Papier erfaßt
sensor 2
(S27)
Papier nicht
erfaßt
Hinweis:
Zur rechten Einzugsposition, siehe Beschreibung der Einzugsvorgänge.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Papier erfaßt
Ein Original der Formate A4/LTR
oder größer ist eingelegt (Abb. 2 -
215).
Ein Original der Größe A4/B5/LTR
oder größer ist eingelegt (Abb. 2 -
217).
Tabelle 2 - 204
S1

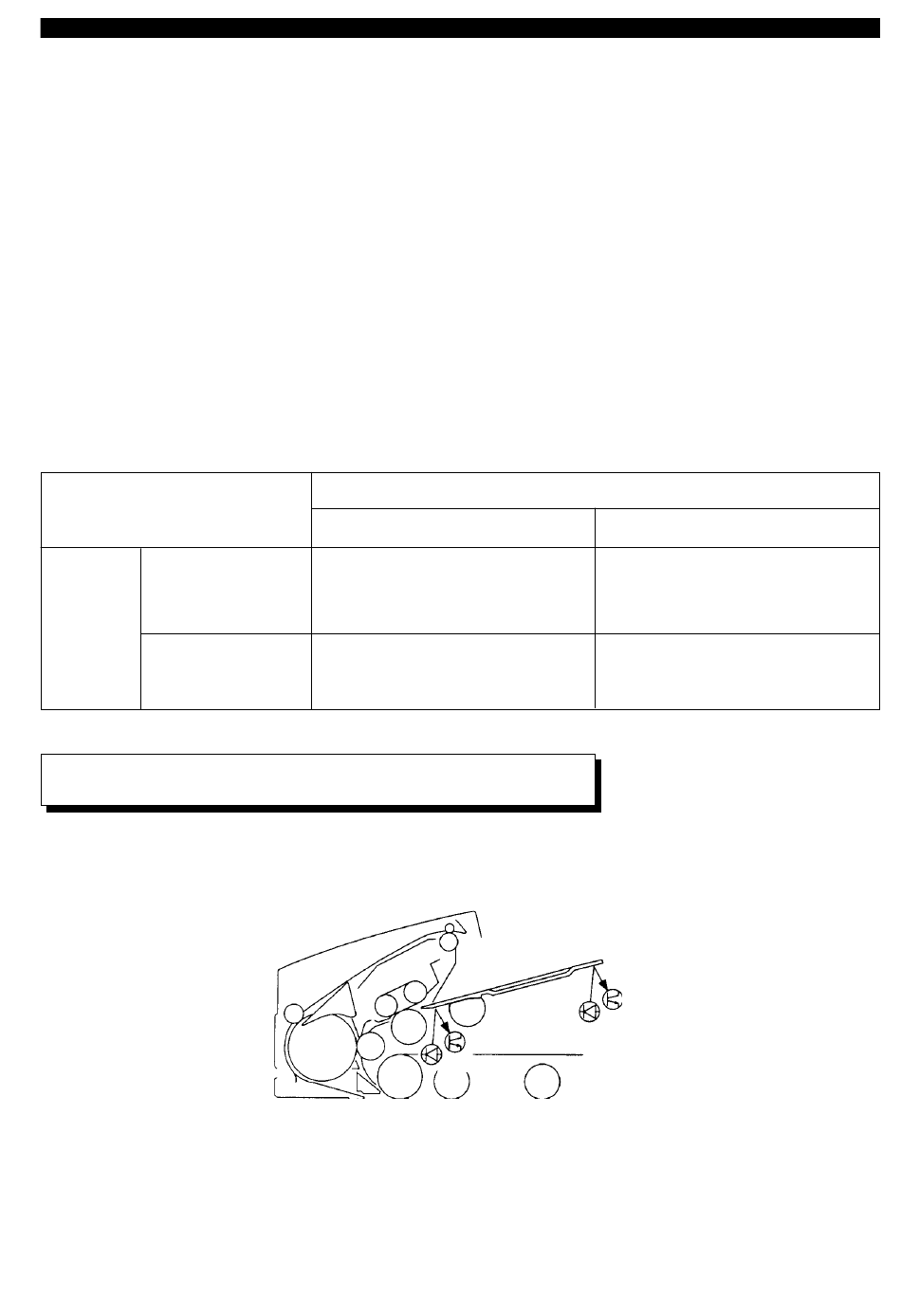

Abb. 2 - 214 Position der Originalsensoren
2. ARBEITSWEISE UND STEUERUNG
2.
Erfassen der An-/Abwesenheit
eines Originals auf der Original-
ablage
Auf der Originalablage des RDF-D1 befinden
sich zwei Sensoren (Originalsensoren 1, 2;
S1, S27). Beide Sensoren sind reflektierende
Fotosensoren, die sich im Abstand von ca.
210 mm auf beiden Seiten der Originalab-
lage befinden. Durch eine Statusprüfung die-
ser Sensoren erfolgt die Positions-
bestimmung des Originals und eine grobe
Bestimmung seiner Größe. Tabelle 2 - 204
zeigt die Beziehungen zwischen Sensor-
status und Papiererfassung/Größeerfassung.
Originalsensor (S1)
Papier nicht erfaßt
Ein Original befindet sich an der
rechten Einzugsposition
(Abb. 2 - 216).
Es existiert kein Original
(Abb. 2 - 218).
Original-
sensor 2
Original-
sensor 1
S27
2 - 27
