5. FEHLERSUCHE
2) Den Kopierer ausschalten und die Abdek-
kung des RDF-Controller-PCB entfernen
(eine Schraube).

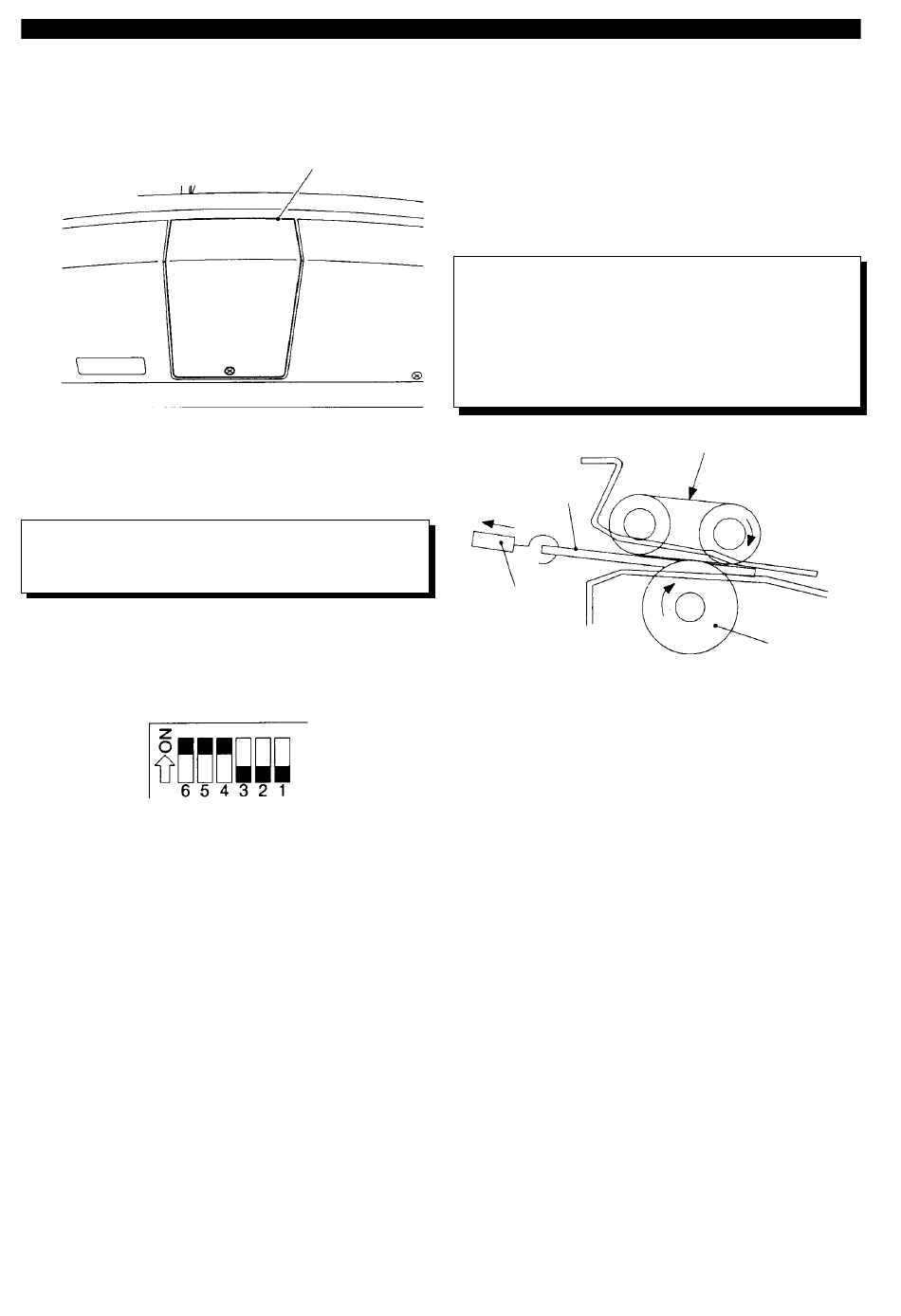

Abb. 5 - 165
3) Die Nebenablage schließen.
Vorsicht:
Zum Überprüfen des Rechtseinzugs muß grund-
sätzlich die Nebenablage geschlossen werden.
4) Die Bits 4, 5 und 6 des DIP-Schalters 1
auf dem RDF-Controller-PCB auf ON stel-
len (Reinigungs-Modus für Separations-/
Transportwalzen).
Abb. 5 - 166
5 - 28
PCB-Abdeckung
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
5) Den Kopierer einschalten.
6) Den Tastschalter 1 auf dem RDF-
Controller-PCB betätigen. Das vorbereite-
te Testblatt wird in die Separationsband-
einheit eingezogen und die Zugspannung
kann an den beiden Bereichen (vorne, hin-
ten) gemessen werden.
Vorsicht:
1. Zum Messen der Zugkraft muß das Testblatt
mit allen drei Abschnitten des Separations-
bandes haben.
2. Das Testblatt muß anschließend gerade entlang
des Separationsbandes herausgezogen wer-
den.
Testblatt
Federwaage
Abb. 5 - 167
Separationsband
Transportwalze
