2. ARBEITSWEISE UND STEUERUNG
5.
Rückhaltevorgang der Originale
Nachdem der Stapel zur rechten Einzugs-
position bewegt wurde, werden die Originale
von der Stopperplatte 2 und der Original-
Rückhalteplatte 2 behalten.
Hierzu schaltet der Stoppersolenoid (SL6)
ein, wodurch sich die Stopperplatte 2 senkt
und das Original hält. Gleichzeitig senkt sich
die Papierrückhalteplatte 2 geringfügig, um
den Einzugsvorgang vorzubereiten. Die
Papierrückhalteplatte 2 befindet sich auf der
gleichen Achse und wird von einem Solenoid
betrieben.
Papierrückhalte-
solenoid 2 (SL5)
Stoppersolenoid 2 (SL6)
Original-
ablage
Original
Papierrückhalteplatte 2

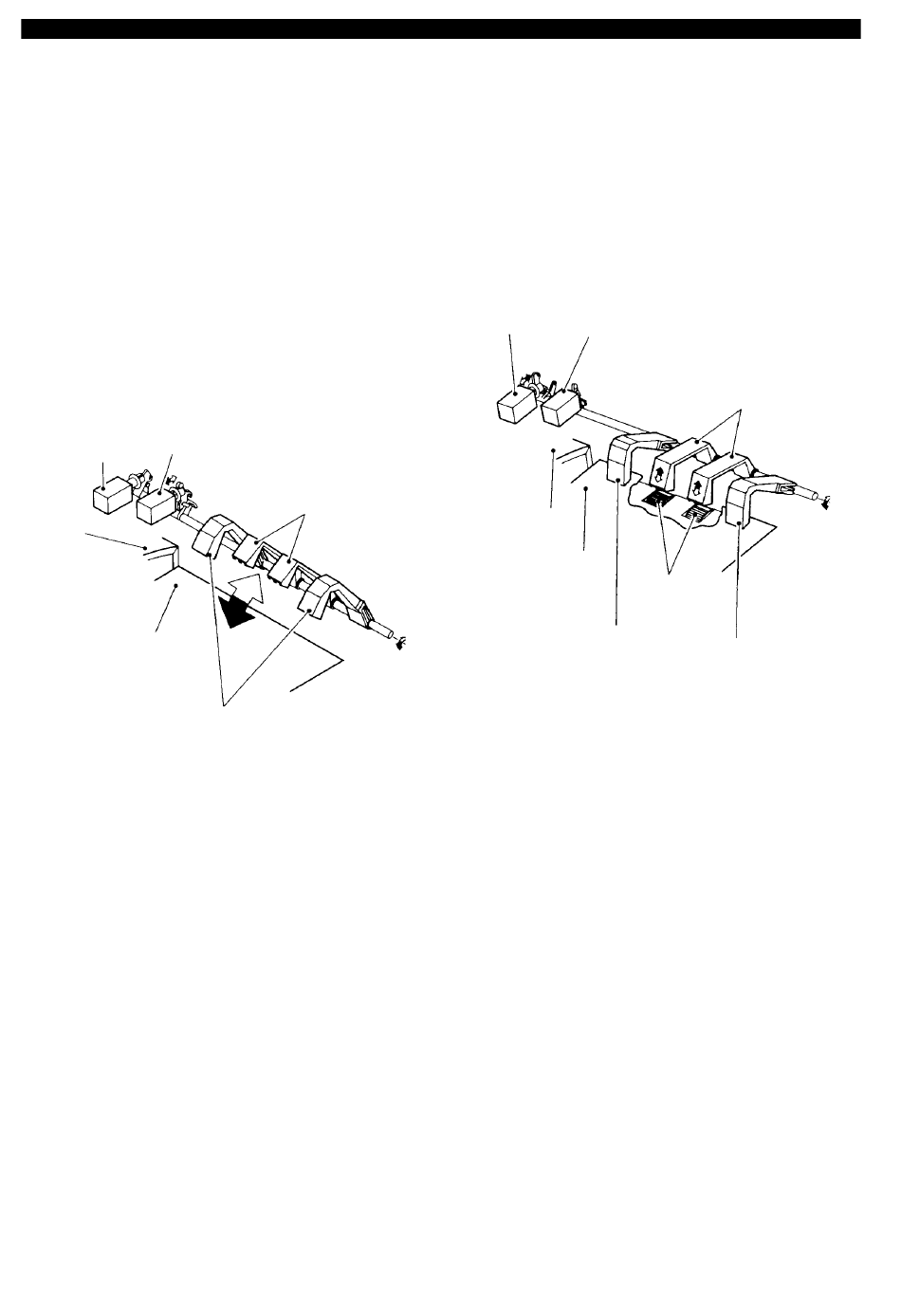

Abb. 2 - 231
2 - 38
Stopperplatten 2 (rechts)
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Der Papierrückhaltesolenoid 2 (SL5) schaltet
nach Rotationsbeginn der rechten Einzugs-
walze ein, um den Stapel der Originale ge-
gen die Einzugswalze 2 zu drücken. Darauf-
hin werden die Originale (begonnen mit der
untersten Seite) eingezogen.
Papierrückhalte-
solenoid 2 (SL5)
Stoppersolenoid 2 (SL6)
Originalablage
Original
Stopper 2 (rechts)
Abb. 2 - 232
Papierrückhalteplatten 2
Einzugwalze 2
Stopper 2 (rechts)
