Canon RDF-D1 Servicehandbuch Seite 153

8) Die Justagerolle jetzt entsprechend den
gemessenen Werten drehen.
A

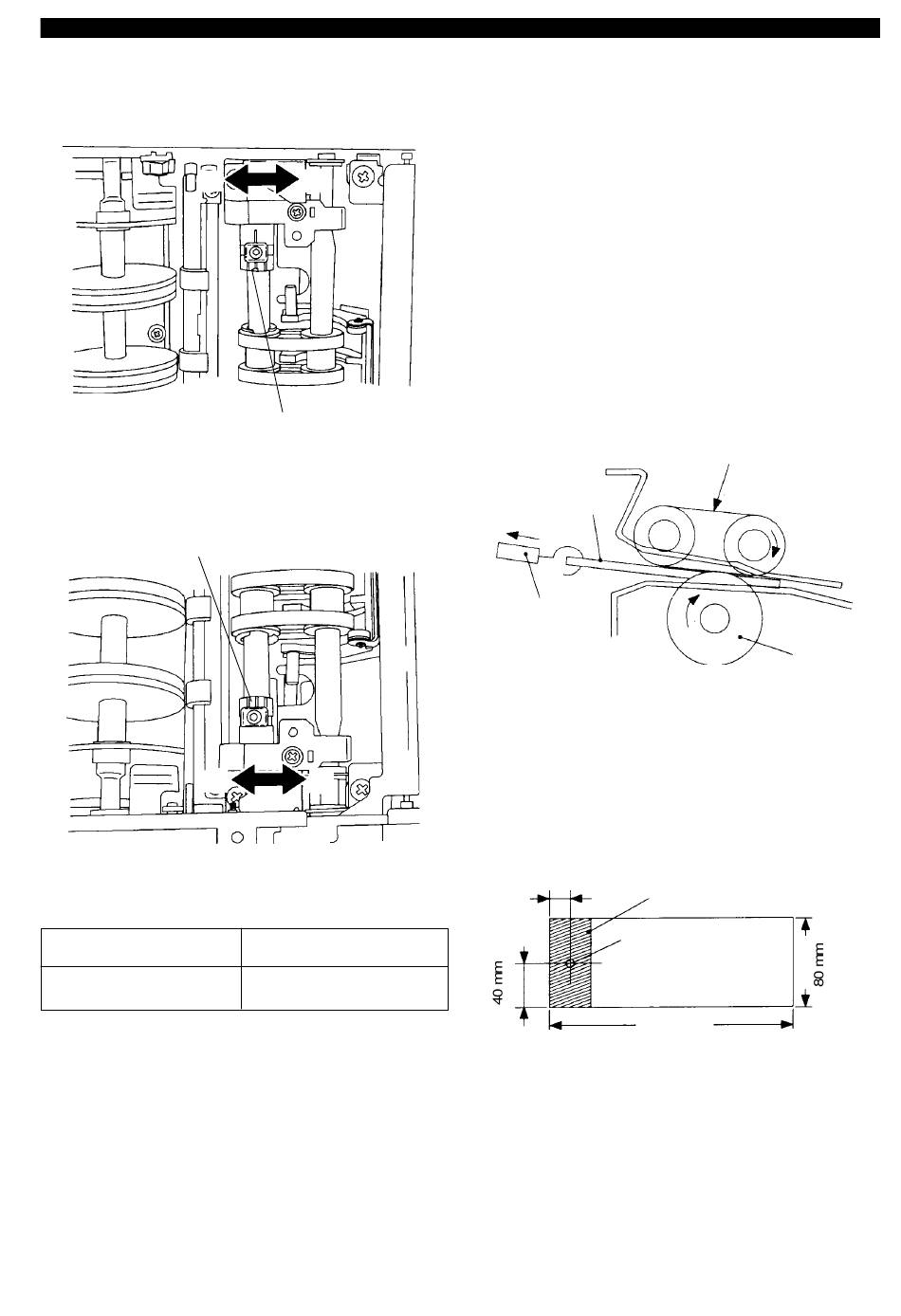

Abb. 5 - 161
Justagerolle
Abb. 5 - 162
Drehung in Richtung A
Drehung in Richtung B
Tabelle 5 - 118
9) Die Schraube anziehen und die Zugkraft
erneut messen.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
B
Justagerolle
A
B
Verringern der Zugkraft.
Erhöhen der Zugkraft.
11. Justage des Separationsbandes
(Rechtseinzug)
Die Spannung des Separationsbandes sollte
justiert werden, wenn Separationsfehler auf-
grund von Abnutzung des Bandes oder der
Transportwalzen auftreten.
Übersicht:
Bevor die Spannung des Bandes justiert
werden kann, muß die Zugkraft des Trans-
portbandes gemessen werden. Die Zugkraft
wird über eine Justagerolle eingestellt. Die
Messung der Zugkraft wird am vorderen und
hinteren Bereich an jeweils drei Abschnitten
des Bandes gemessen.
Testblatt
Federwaage
Abb. 5 - 163
Vorgehensweise:
1) Zunächst ein Testblatt zum Messen der
Zugkraft vorbereiten (verwendet werden
kann 64 g/qm oder 80 g/qm Papier).
14 mm
Eine Öffnung lochen.
Abb. 5 - 164
5. FEHLERSUCHE
Separationsband
Transportwalze
Mit Klebestreifen an beiden
Seiten verstärken.
297 mm
5 - 27
