2. ARBEITSWEISE UND STEUERUNG
2.
Ausgabe
Das Original auf dem Vorlagenglas wird wie
folgt auf der Originalablage ausgegeben:
1. Ausgabe über das Transportband
Der Bandmotor (M3) rotiert im Rücklauf,
um das Original vom Vorlagenglas zur
Wendewalze zu bewegen. Vor dieser Wal-
ze wölbt sich das Original. Das zweite Ori-
ginal, dessen Vorderkante positioniert
wurde, bewegt sich dabei nicht (siehe
Abb. 2 - 242).
2. Ausgabe über die Wendewalze
Der Wendemotor (M2) rotiert, um das er-
ste Original zur Ausgabewalze zu trans-
portieren.
Das zweite Original, dessen Vorderkante
bereits positioniert wurde, wird jetzt von
der Ausgabewalze zum Transportband
bewegt. Dies erfolgt durch gleichzeitige
Rotation des Einzugsmotors (M1) (siehe
Abb. 2 - 243).
3. Ausgabe über die Ausgabe-/Wendewalze
Der Ausgabemotor (M5) rotiert, um das
erste Original über die Ausgabewalze aus-
zugeben. Gleichzeitig wird das zweite Ori-
ginal über die Wendewalze/das Transport-
band auf das Vorlagenglas transportiert
(siehe Abb. 2 - 244).
2 - 44
Wendewalze
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Zweites
Original
Erstes Original

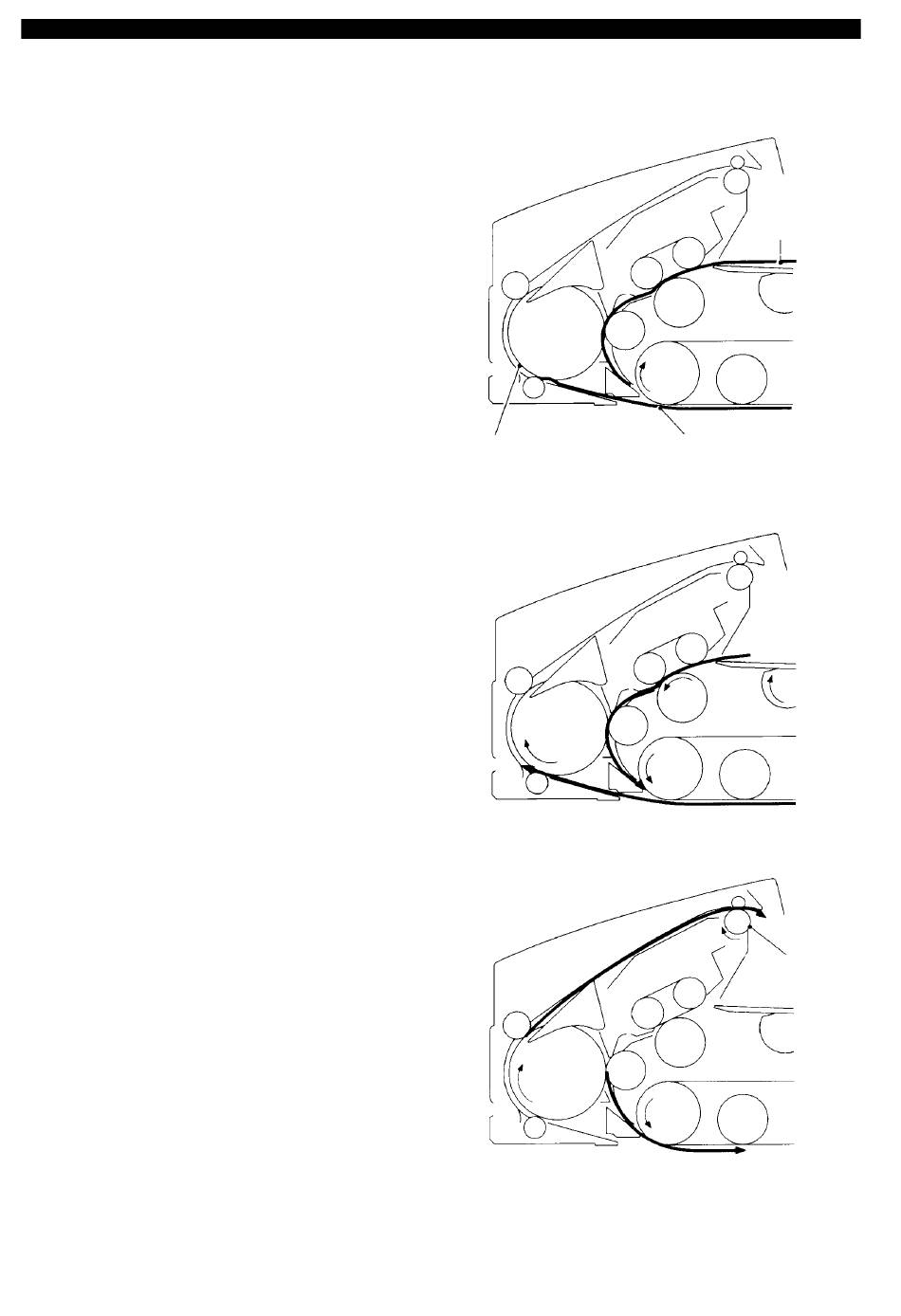

Abb. 2 - 242
Abb. 2 - 243
Ausgabewalze
Abb. 2 - 244
