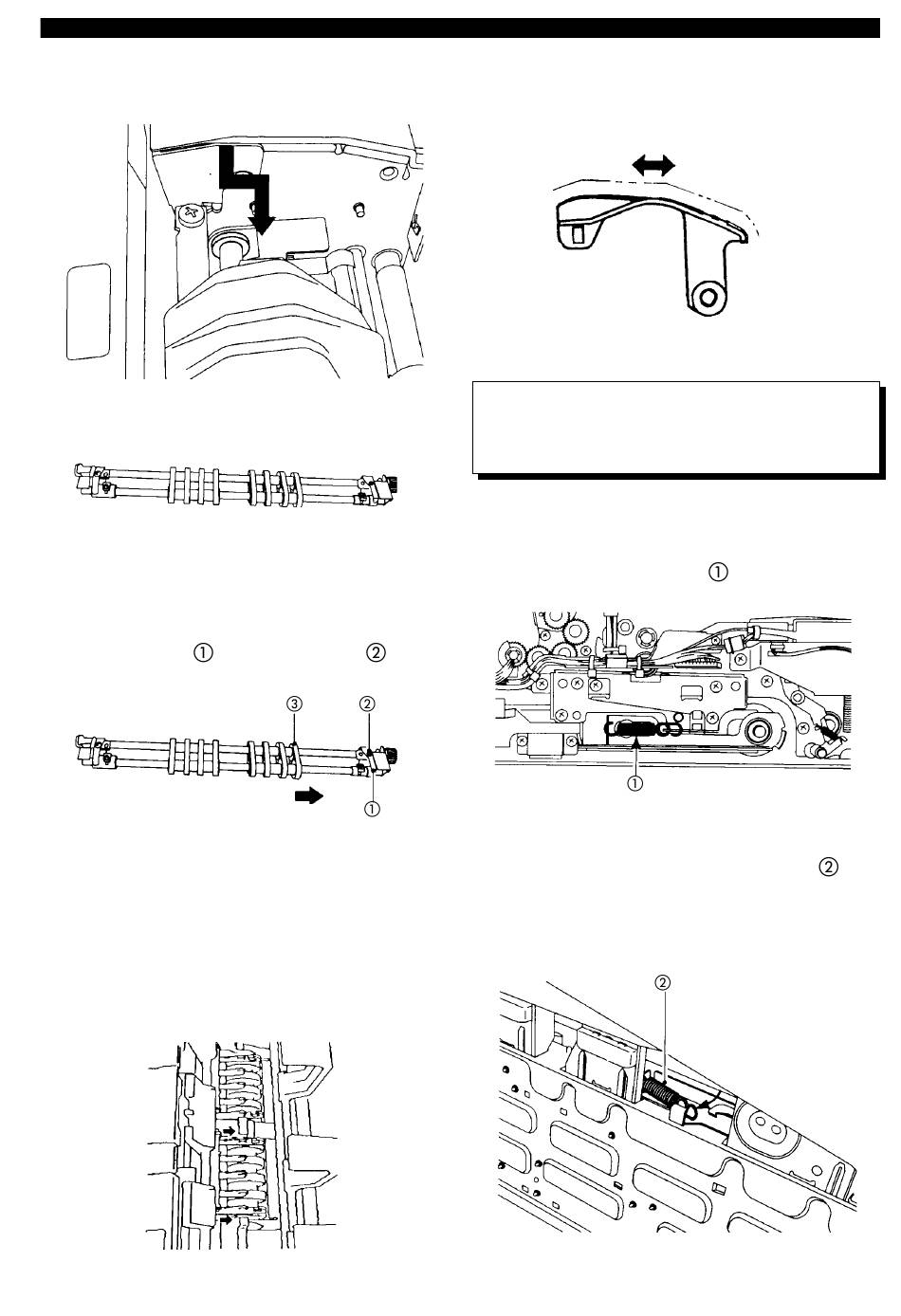

6) Die Separationsbandeinheit in Pfeilrich-
tung bewegen, um sie auszuhängen.
Abb. 3 - 312
7) Die Separationsbandeinheit entfernen.
Abb. 3 - 313
8.
Ausbau des Separationsbandes
(Rechtseinzug)
1) Die Separationsbandeinheit ausbauen.
2) Die Blattfeder
das Separationsband in Pfeilrichtung ab-
ziehen.
Abb. 3 - 314
9.
Reinigen des Separationsbügels
(Rechtseinzug)
1) Die Separationsbandeinheit (rechts) aus-
bauen.
2) Die Separationsbügel (2 Stück) heraus-
nehmen. Zur Arbeitsertleichterung die
Halterung in Pfeilrichtung herunterdrük-
ken.
Abb. 3 - 315
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
(eine Schraube,
) und
3) Die Papiertransportseite des Separations-
bügles mit Alkohol reinigen. Dabei nur in
eine Richtung wischen.
Abb. 3 - 316
Hinweis:
Nach dem Einbau der Separationsbügel und der
Separationsbandeinheit kontrollieren, daß die
Verbindungsklaue korrekt positioniert ist.
10. Ausbau des Transportbandes
1) Die vordere Abdeckung abnehmen (vier
Schrauben).
2) Die Spannfeder (vorne)
Abb. 3 - 317
3) Den Haken der Spannfeder (hinten,
wie in Abb. 3 - 314 gezeigt, bewegen (die
Abb. zeigt den Zustand nach der Bewe-
gung).
Abb. 3 - 318
3. MECHANIK
Reinigungsrichtung
Papiertransportseite
entfernen.
),
3 - 15
