F. Modus 2 für einseitige Origi-
nale (Rechtseinzug)
1.
Beschreibung
Dieser Modus dient zum schnellen Einlesen
der Originale. Im folgenden Beispiel zwei A4-
Originale dienen zum Erstellen von zwei Ko-
pien.
1. Ausrichten der Originale
Die Originalausrichtungsplatte auf der Ab-
lage wird betrieben, um die Kanten der
Originale auszurichten (siehe Abb. 2 -
226). Gleichzeitig senkt sich die Ablage
und der Umlaufhebel rotiert (Abb. 2 - 227,
- 228).
2. Transport des Stapels
Der Originalstapel auf der Ablage wird zur
rechten Einzugsposition bewegt (die Vor-
gänge 1 und 2 laufen praktisch gleichzei-
tig ab).
3. Einzug des ersten Originals
Das unterste Original wird eingezogen,
stößt gegen die Registrationswalze und
wölbt sich dort (siehe Abb. 2 - 252).
4. Vorderkantenpositionierung
Der Transportmotor (M8) und der Einzugs-
motor (M1) rotieren mit einer bestimmten
Geschwindigkeit, um die Vorderkante des
Originals auszurichten (siehe Abb. 2 -
253).
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
2. ARBEITSWEISE UND STEUERUNG

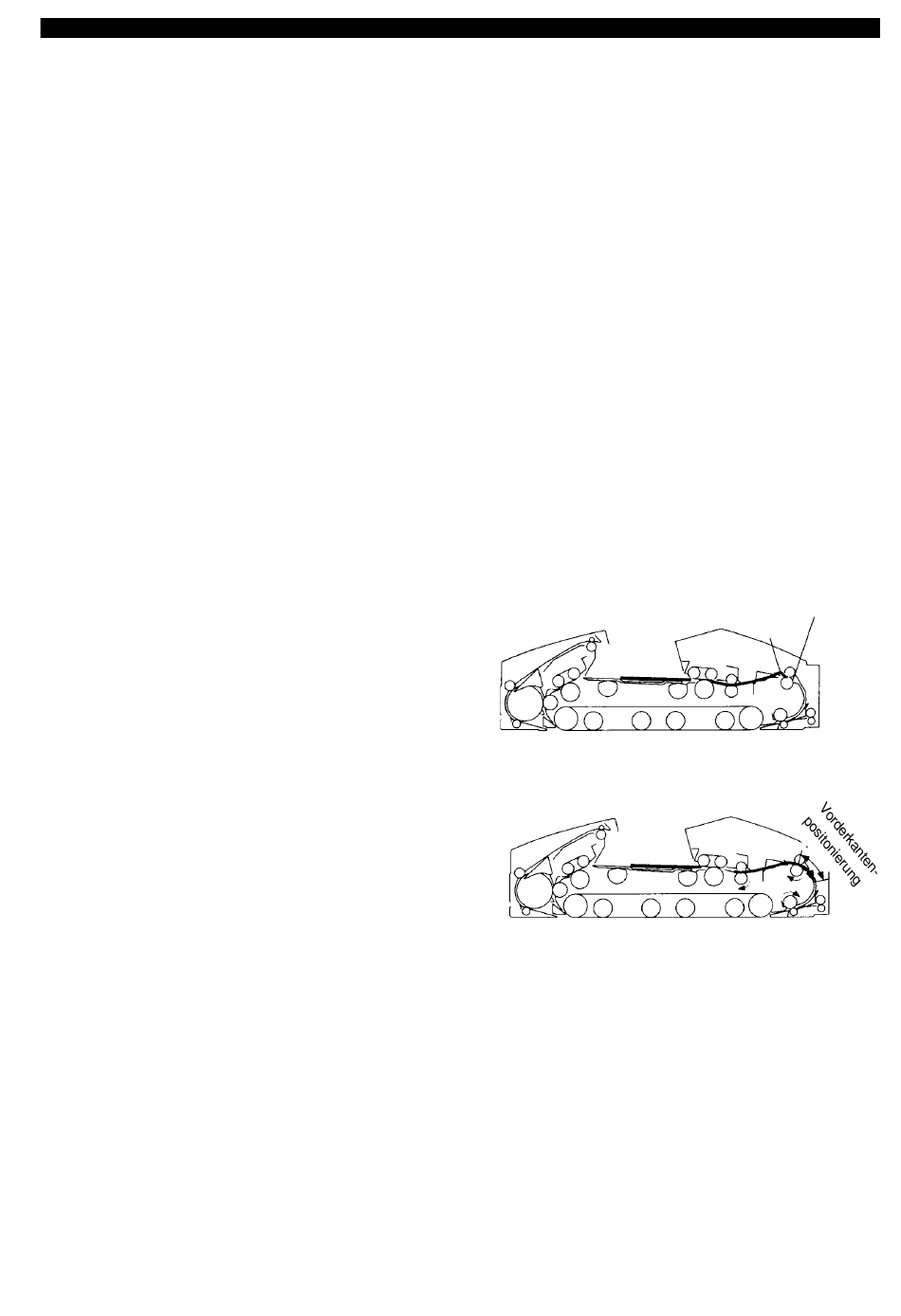

Abb. 2 - 252
Abb. 2 - 253
Registrationswalze
Wölbung
2 - 49
