3. MECHANIK
4.

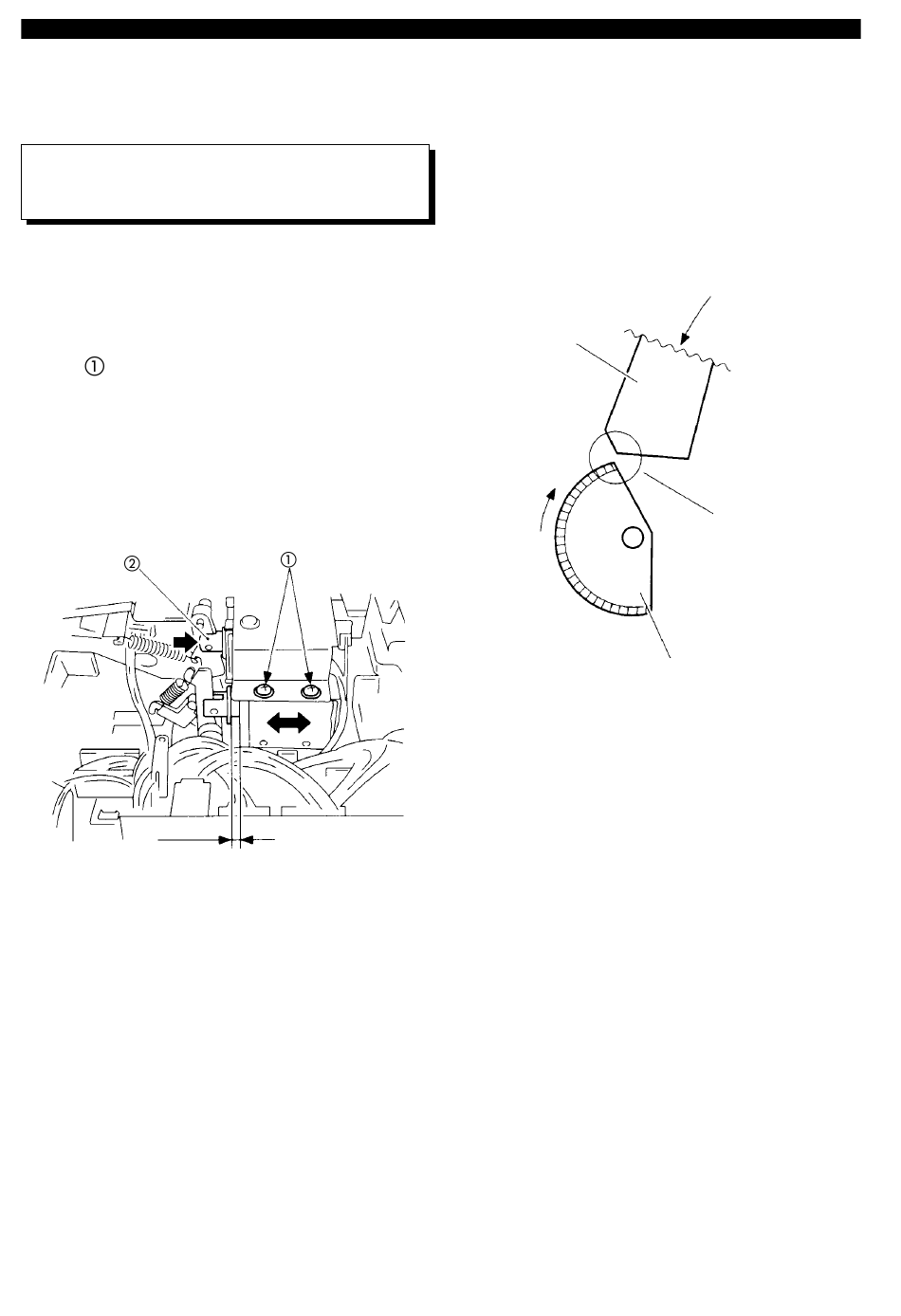

Positionsjustage des Papierrück-
halteplattensolenoids 2 (SL5)
Vorsicht:
Vor dieser Justage muß die Positionsjustage des
Stoppersolenoids 2 (SL6) erfolgt sein.
1) Die Originalablage muß in abgesenkter
Position sein, ansonsten ist sie über den
DIP-Schalter auf dem RDF-Controller-
PCB abzusenken.
2) Die beiden Solenoidbefestigungsschrau-
ben
lockern.
3) Die Schubstange des Solenoids 2 (SL6)
völlig eindrücken.
4) Den Solenoid (SL5) unter den oben ge-
nannten Bedingungen jetzt so verschie-
ben, daß der Abstand zwischen Schub-
stange und Solenoidgehäuse 2,7 mm be-
trägt.
2,7 mm
Abb. 3 - 216
3 - 8
5) Die beiden Befestigungsschrauben anzie-
hen, um den Solenoid zu fixieren.
6) Anschließend prüfen, ob bei völlig einge-
drückter Schubstange des Solenoids
(SL5) die Einzugswalze 2 gedreht werden
kann. Ansonsten muß der Abstand so weit
vergrößert werden, daß die Einzugswalze
gedreht werden kann.
Papierrückhalteplatte 2
Einzugs-
richtung
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Abstand
Einzugswalze 2
Abb. 3 - 217
