D. Kontrolle des Transport-
motors
1.
Übersicht

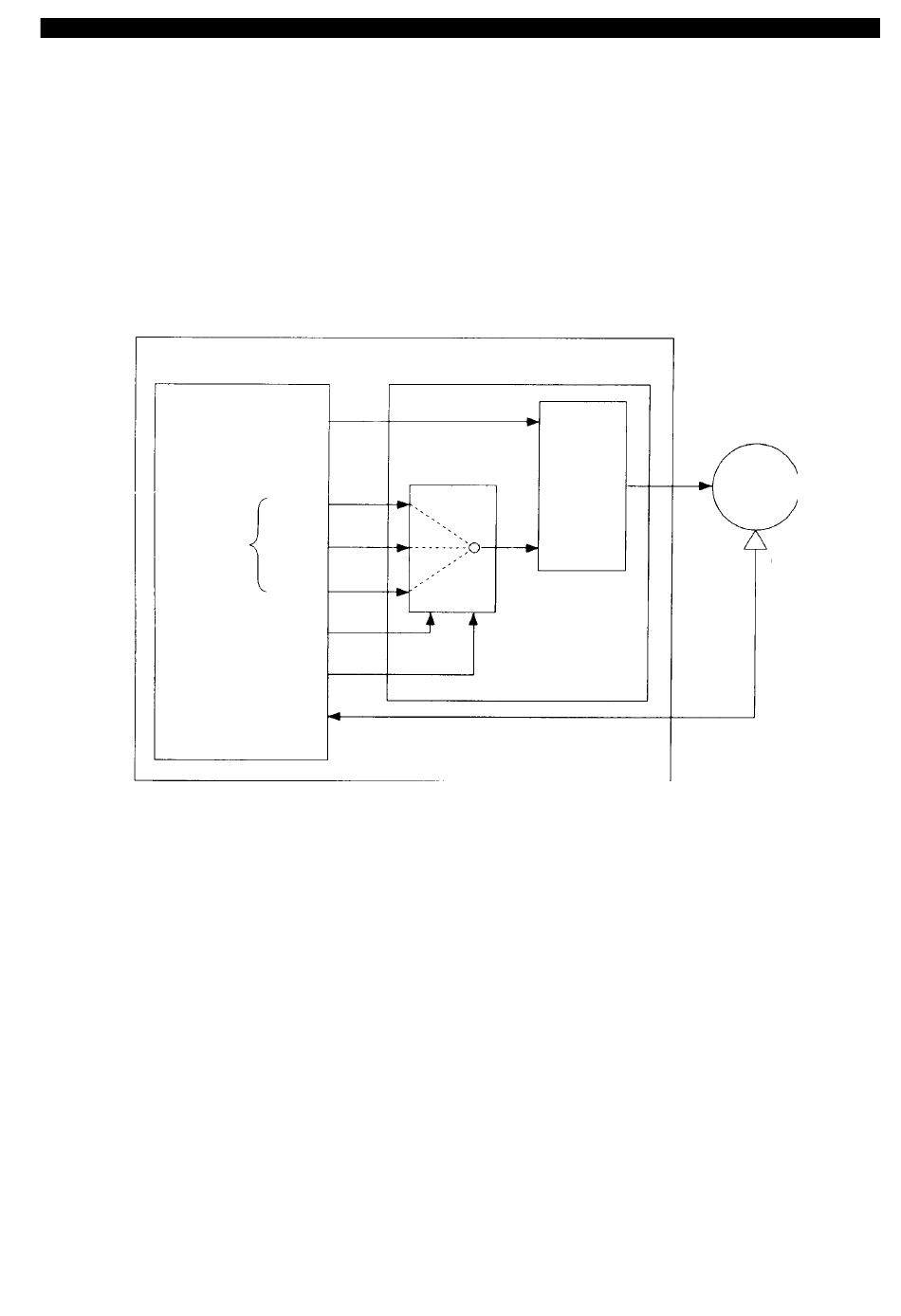

Abb. 2 - 304 zeigt das Blockdiagramm für
den Kontrollschaltkreis des Transportmotors
(M8). Der Schaltkreis hat folgende Funktio-
nen:
Motortreibersignal
Motortakt
Modusauswahlsignal
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
RDF-Controller-PCB
CPU
Einzugs-
motor
Band-
motor
Wende-
motor
A
B
Taktsignal
2. ARBEITSWEISE UND STEUERUNG
a. Kontrolle der Drehrichtung des Motors
b. Kontrolle der Motordrehzahl
c. Synchronisation der Motordrehzahl mit
der Rotation des Einzugsmotors/Band-
motors
d. Bremsen des Transportmotors
Motortreiberschaltkreis
Taktauswahlschaltkreis
Motor-
treiber
Abb. 2 - 304
Transportmotor
M8
Takterfassung
des Transport-
motors (S22)
2 - 67
