4. Wölbung

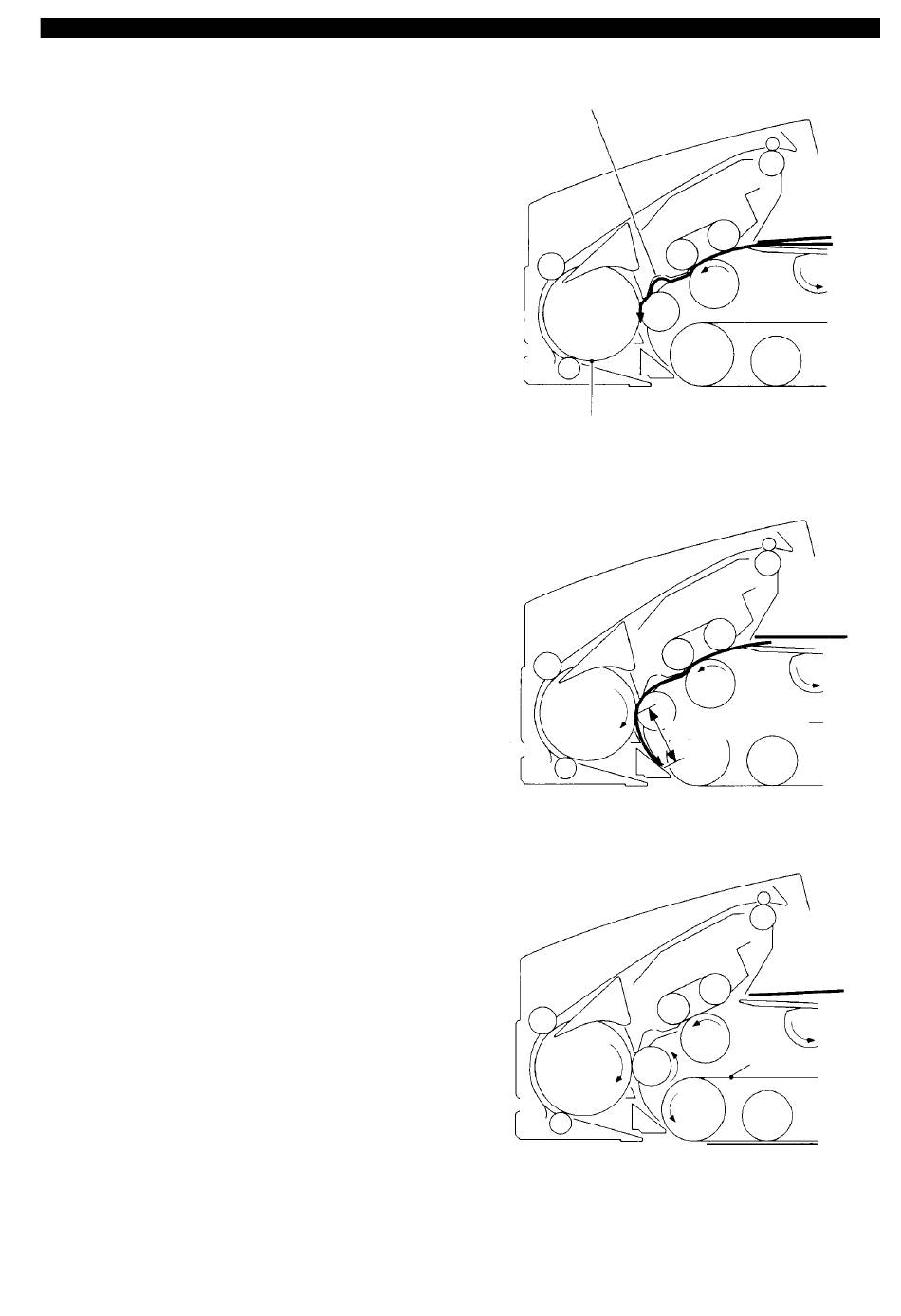

Die Vorderkante des Originals stößt gegen
die Wendewalze, so daß sich eine Wöl-
bung bildet. An diesem Zeitpunkt stoppt
die Einzugswalze (siehe Abb. 2 - 236).
5. Kantenpositionierung
Der Einzugsmotor und der Wendemotor
rotieren, um das Original eine bestimmte
Strecke nach vorne zu transportieren (sie-
he Abb. 2 - 237).
6. Transport
Der Einzugsmotor, Bandmotor (M3) und
der Wendemotor (M2) rotieren mit einer
vorgeschriebenen Geschwindigkeit, um
das Original bis zum Vorlagenglas zu be-
wegen (Abb. 2 - 238).
