Hinweis:
Ist die Nebenablage geöffnet befindet sich das
Dokument in einem Zustand der den Kontakt zum
Originalsensor 2 (S27) nicht ermöglicht, wodurch
die Justage des Sensors nicht durchgeführt wer-
den kann.

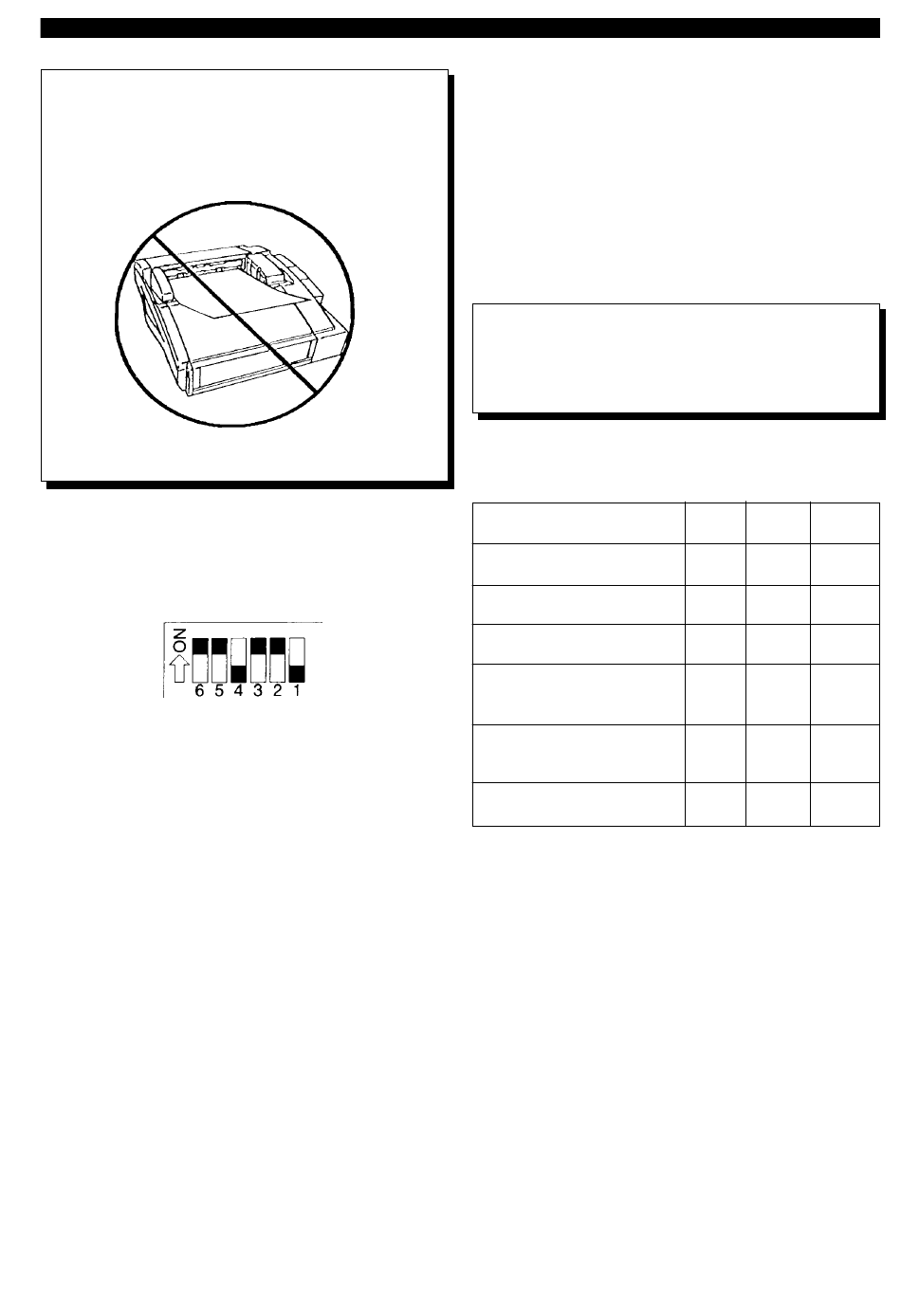

Abb. 5 - 177 b
5) Die Abdeckung des RDF-Controller -PCB
an der Rückseite des RDF abnehmen.
6) Die Bits 2, 3, 5 und 6 auf dem DIP-
Schalter 1 auf ON stellen.
Abb. 5 - 177
7) Den Tastschalter 1 auf dem RDF-
Controller-PCB einmal betätigen.
8) Der RDF prüft und justiert die Sensoren
nacheinander. Der aktuell geprüfte Sensor
sowie das Prüfungsergebnis können an-
hand der LEDs auf dem RDF-Controller-
PCB ermittelt werden (siehe Tabelle 5 -
125).
9) Die automatische Justage endet nach ca.
16 Sekunden.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
• LED-Status für das Prüfungsergebnis:
Erfolgreiche Prüfung:
Ein für 1 Sekunde und Aus für 0,5 Sek.
Fehlerhafte Prüfung:
Blinkend für 1 Sek. und Aus für 0,5 Sek.
Die Blinkfrequenz der LED erhöht sich pro-
portional zur Verschmutzung des Sensors.
Der Sensor kann jedoch noch bis zur Feh-
lermeldung E411 benutzt werden.
Anmerkung:
Sollte die Blinkfrequenz eines Sensors wesentlich
schneller als bei den anderen Sensoren sein, sollte
dieser Sensor gereinigt und anschkießend neu ju-
stiert werde.
Die folgende Tabelle zeigt, welche LEDs für
die jeweiligen Sensoren zuständig sind.
Originalsensor 1 (S1)
Registrationssensor 1 (S3)
Schräglagesensor 1 (S4)
Manueller Registrations-
sensor (S19)
Bildvorderkantensensor
(S20)
Originalsensor 2 (S27)
Tabelle 5 - 125
10) Abschließend Tastschalter 1 auf dem
RDF-Controller-PCB einmal betätigen
(die Anzeige der Prüfungsergebnisse
über die LEDs wird beendet; die Anzeige
bleibt erhalten, bis Tastschalter 1 betä-
tigt wird).
5. FEHLERSUCHE
LED3
LED2
LED1
O
O
O
O
O
O
O
O
O
5 - 35
