5. FEHLERSUCHE
D. Lichtabstrahlende Dioden (LED) und Schalter auf PCBs
Im folgenden werden nur die LEDs und Schalter besprochen, die im Außendienst verwendet
werden dürfen.
Vorsicht:
LEDs oder Schalter, die hier nicht beschrieben sind, erfordern zur Einstellung und Überprüfung Spezial-
instrumente und Präzisionsmeßgeräte.

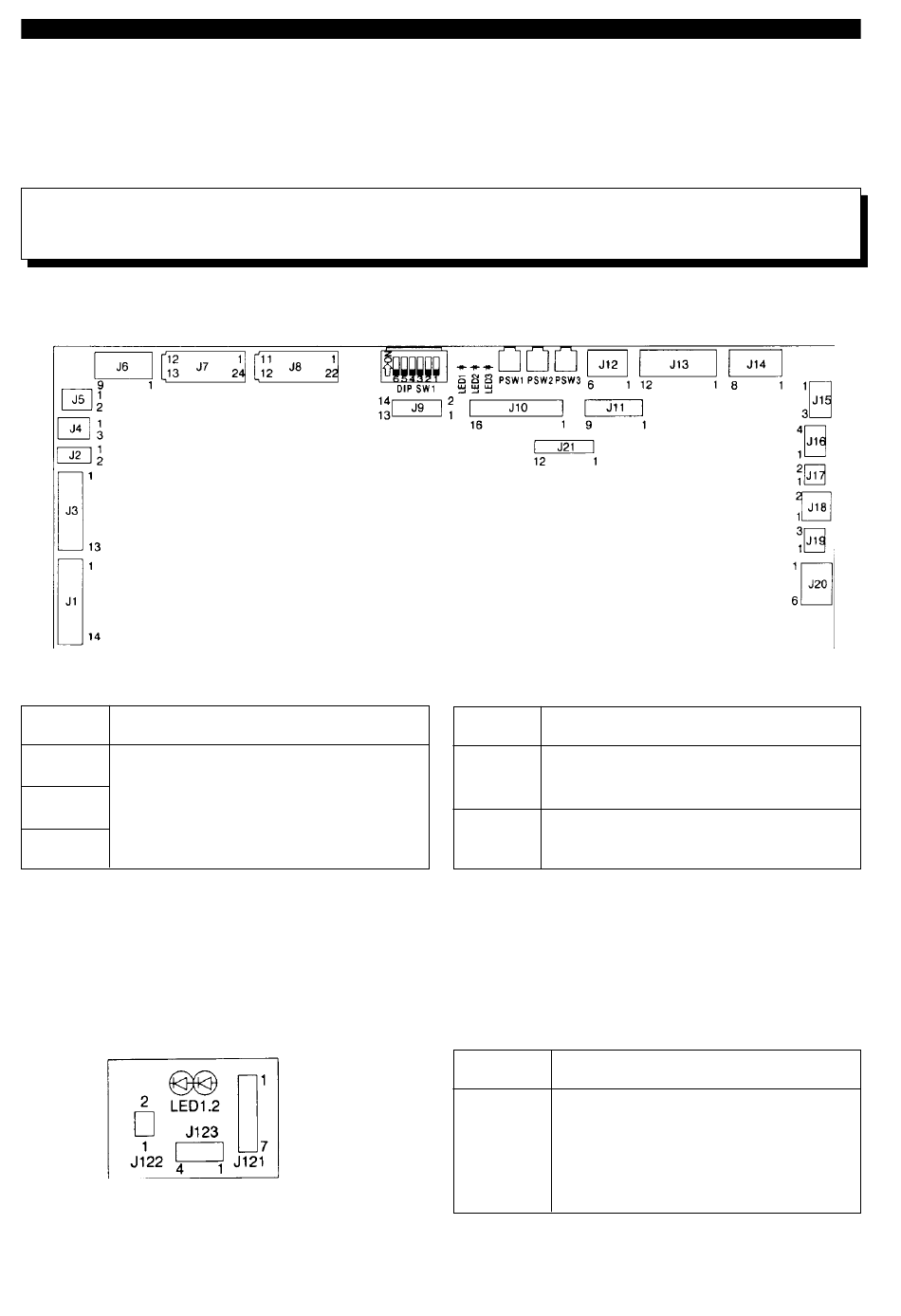

1.
RDF-Controller-PCB
LED
Beschreibung
LED1
Status-Anzeige für die diverse Justa-
gen.
LED2
LED3
Tabelle 5 - 304
LEDs auf dem RDF-Controller-PCB
2.
LED-PCB
Abb. 5 - 305
5 - 52
Abb. 5 - 304
Schalter
PSW1
PSW2
PSW3
LED
LED1, 2
(Anzeige
für einge-
legtes
Original)
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Beschreibung
Zum Ausführen diverser Prüfungen oder
zum Speichern von Einstellungen.
Zum Ändern verschiedener Einstellun-
gen und für Justagen.
Tabelle 5 - 305
Schalter auf dem RDF-Controller-PCB
Beschreibung
Status-Anzeige für verschiedene
Einstellungen (in Kombination mit
den LEDs 1 bis 3 auf dem RDF-
Controller-PCB).
Tabelle 5 - 306
LEDs auf dem LED-PCB
