VI. Netzteil
A. Übersicht

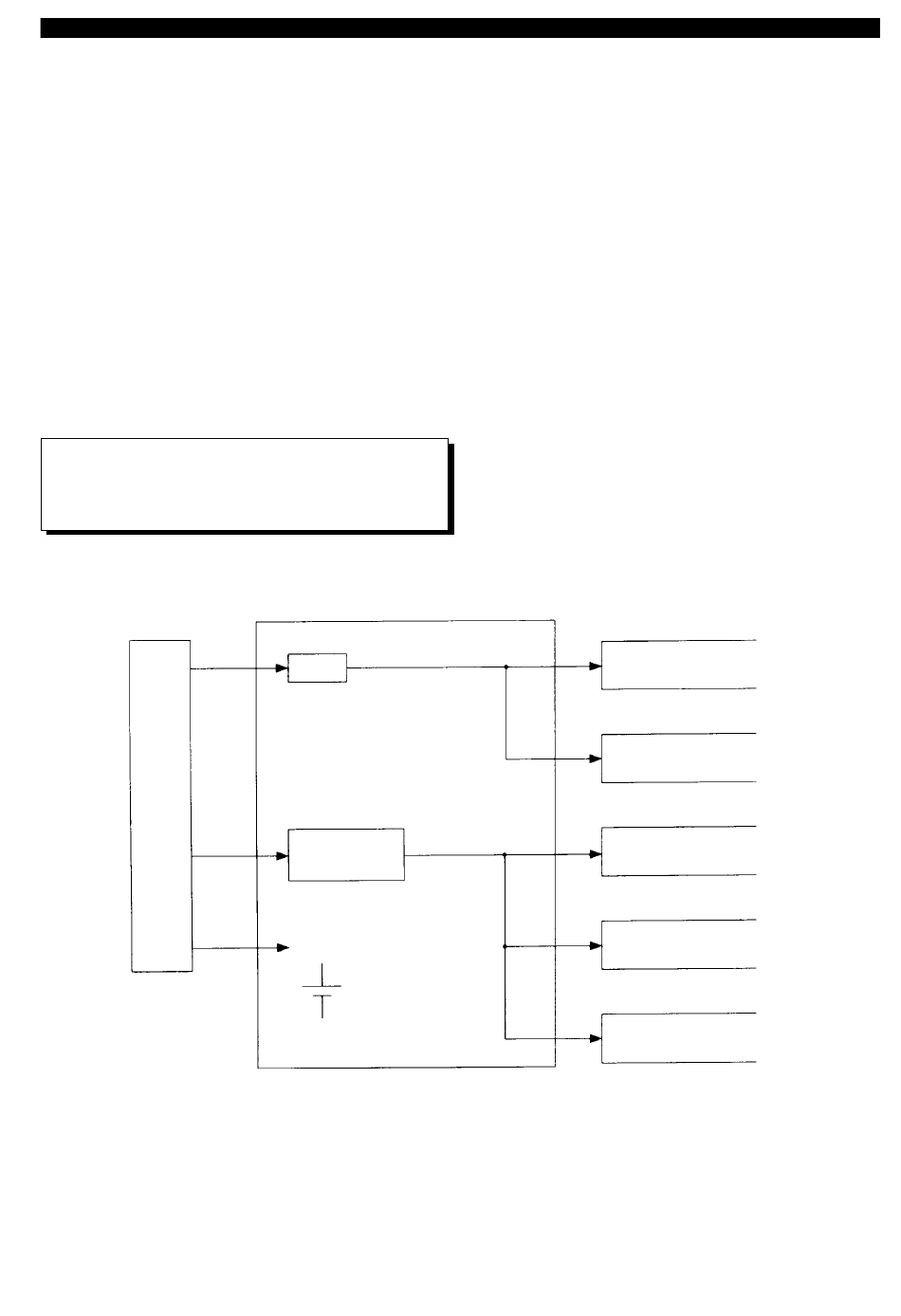

Der RDF-D1 wird über zwei Systeme vom
Kopierer mit DC-Spannung versorgt: 24 VP
(Betriebsspannung) und 24 VL (Logikspan-
nung).
Die Umwandlung von 24 VL auf 5 V erfolgt
über ein 5 V DC-Netzteil auf dem RDF-Con-
troller-PCB.
Zur Datensicherung ist der RDF-Controller-
PCB mit einer Lithiumbatterie (BAT1) ausge-
stattet.
Anmerkung:
Die vom Kopierer an den RDF angelegte 36 V-
Spannungsleitung wird lediglich als Ersatz-
spannungsversorgung verwendet.
24 VP
Kopierer
24 VL
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
RDF-Controller-PCB
CB1
5 V-Netzteil-IC
36 V
BAT1
2. ARBEITSWEISE UND STEUERUNG
B. Schutzmechanismus der
Netzteilschaltung
Der RDF-Controller-PCB ist mit einer Siche-
rung (CB1) ausgestattet. Sollte einmal ein
Kurzschluß in einem Verbraucher auftreten
oder einer der Motoren blockiert sein, spricht
die Sicherung aufgrund der erhöhten
Leistungsaufnahme an und unterbricht die
24 VP-Spannungsversorgung.
24 VP
5 V
Abb. 2 - 601
Motor, Solenoid
Lüfter
Umlaufmotor
Sensor
LED
2 - 77
