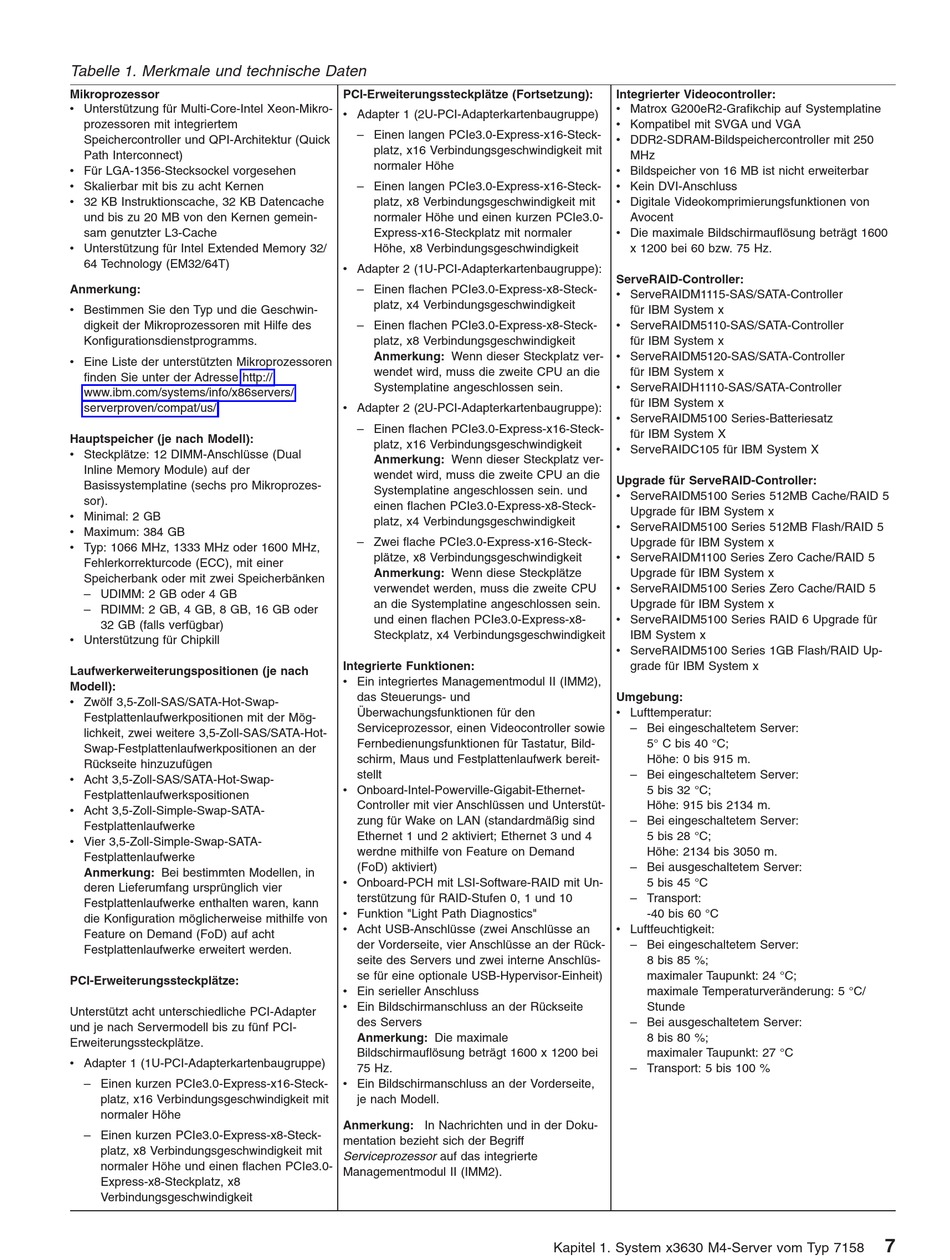

Tabelle 1. Merkmale und technische Daten
Mikroprozessor
v Unterstützung für Multi-Core-Intel Xeon-Mikro-
prozessoren mit integriertem
Speichercontroller und QPI-Architektur (Quick
Path Interconnect)
v Für LGA-1356-Stecksockel vorgesehen
v Skalierbar mit bis zu acht Kernen
v 32 KB Instruktionscache, 32 KB Datencache
und bis zu 20 MB von den Kernen gemein-
sam genutzter L3-Cache
v Unterstützung für Intel Extended Memory 32/
64 Technology (EM32/64T)
Anmerkung:
v Bestimmen Sie den Typ und die Geschwin-
digkeit der Mikroprozessoren mit Hilfe des
Konfigurationsdienstprogramms.
v Eine Liste der unterstützten Mikroprozessoren
finden Sie unter der Adresse http://
www.ibm.com/systems/info/x86servers/
serverproven/compat/us/.
Hauptspeicher (je nach Modell):
v Steckplätze: 12 DIMM-Anschlüsse (Dual
Inline Memory Module) auf der
Basissystemplatine (sechs pro Mikroprozes-
sor).
v Minimal: 2 GB
v Maximum: 384 GB
v Typ: 1066 MHz, 1333 MHz oder 1600 MHz,
Fehlerkorrekturcode (ECC), mit einer
Speicherbank oder mit zwei Speicherbänken
– UDIMM: 2 GB oder 4 GB
– RDIMM: 2 GB, 4 GB, 8 GB, 16 GB oder
32 GB (falls verfügbar)
v Unterstützung für Chipkill
Laufwerkerweiterungspositionen (je nach
Modell):
v Zwölf 3,5-Zoll-SAS/SATA-Hot-Swap-
Festplattenlaufwerkpositionen mit der Mög-
lichkeit, zwei weitere 3,5-Zoll-SAS/SATA-Hot-
Swap-Festplattenlaufwerkpositionen an der
Rückseite hinzuzufügen
v Acht 3,5-Zoll-SAS/SATA-Hot-Swap-
Festplattenlaufwerkspositionen
v Acht 3,5-Zoll-Simple-Swap-SATA-
Festplattenlaufwerke
v Vier 3,5-Zoll-Simple-Swap-SATA-
Festplattenlaufwerke
Anmerkung: Bei bestimmten Modellen, in
deren Lieferumfang ursprünglich vier
Festplattenlaufwerke enthalten waren, kann
die Konfiguration möglicherweise mithilfe von
Feature on Demand (FoD) auf acht
Festplattenlaufwerke erweitert werden.
PCI-Erweiterungssteckplätze:
Unterstützt acht unterschiedliche PCI-Adapter
und je nach Servermodell bis zu fünf PCI-
Erweiterungssteckplätze.
v Adapter 1 (1U-PCI-Adapterkartenbaugruppe)
– Einen kurzen PCIe3.0-Express-x16-Steck-
platz, x16 Verbindungsgeschwindigkeit mit
normaler Höhe
– Einen kurzen PCIe3.0-Express-x8-Steck-
platz, x8 Verbindungsgeschwindigkeit mit
normaler Höhe und einen flachen PCIe3.0-
Express-x8-Steckplatz, x8
Verbindungsgeschwindigkeit
PCI-Erweiterungssteckplätze (Fortsetzung):
v Adapter 1 (2U-PCI-Adapterkartenbaugruppe)
– Einen langen PCIe3.0-Express-x16-Steck-
platz, x16 Verbindungsgeschwindigkeit mit
normaler Höhe
– Einen langen PCIe3.0-Express-x16-Steck-
platz, x8 Verbindungsgeschwindigkeit mit
normaler Höhe und einen kurzen PCIe3.0-
Express-x16-Steckplatz mit normaler
Höhe, x8 Verbindungsgeschwindigkeit
v Adapter 2 (1U-PCI-Adapterkartenbaugruppe):
– Einen flachen PCIe3.0-Express-x8-Steck-
platz, x4 Verbindungsgeschwindigkeit
– Einen flachen PCIe3.0-Express-x8-Steck-
platz, x8 Verbindungsgeschwindigkeit
Anmerkung: Wenn dieser Steckplatz ver-
wendet wird, muss die zweite CPU an die
Systemplatine angeschlossen sein.
v Adapter 2 (2U-PCI-Adapterkartenbaugruppe):
– Einen flachen PCIe3.0-Express-x16-Steck-
platz, x16 Verbindungsgeschwindigkeit
Anmerkung: Wenn dieser Steckplatz ver-
wendet wird, muss die zweite CPU an die
Systemplatine angeschlossen sein. und
einen flachen PCIe3.0-Express-x8-Steck-
platz, x4 Verbindungsgeschwindigkeit
– Zwei flache PCIe3.0-Express-x16-Steck-
plätze, x8 Verbindungsgeschwindigkeit
Anmerkung: Wenn diese Steckplätze
verwendet werden, muss die zweite CPU
an die Systemplatine angeschlossen sein.
und einen flachen PCIe3.0-Express-x8-
Steckplatz, x4 Verbindungsgeschwindigkeit
Integrierte Funktionen:
v Ein integriertes Managementmodul II (IMM2),
das Steuerungs- und
Überwachungsfunktionen für den
Serviceprozessor, einen Videocontroller sowie
Fernbedienungsfunktionen für Tastatur, Bild-
schirm, Maus und Festplattenlaufwerk bereit-
stellt
v Onboard-Intel-Powerville-Gigabit-Ethernet-
Controller mit vier Anschlüssen und Unterstüt-
zung für Wake on LAN (standardmäßig sind
Ethernet 1 und 2 aktiviert; Ethernet 3 und 4
werdne mithilfe von Feature on Demand
(FoD) aktiviert)
v Onboard-PCH mit LSI-Software-RAID mit Un-
terstützung für RAID-Stufen 0, 1 und 10
v Funktion "Light Path Diagnostics"
v Acht USB-Anschlüsse (zwei Anschlüsse an
der Vorderseite, vier Anschlüsse an der Rück-
seite des Servers und zwei interne Anschlüs-
se für eine optionale USB-Hypervisor-Einheit)
v Ein serieller Anschluss
v Ein Bildschirmanschluss an der Rückseite
des Servers
Anmerkung: Die maximale
Bildschirmauflösung beträgt 1600 x 1200 bei
75 Hz.
v Ein Bildschirmanschluss an der Vorderseite,
je nach Modell.
Anmerkung: In Nachrichten und in der Doku-
mentation bezieht sich der Begriff
Serviceprozessor auf das integrierte
Managementmodul II (IMM2).
Integrierter Videocontroller:
v Matrox G200eR2-Grafikchip auf Systemplatine
v Kompatibel mit SVGA und VGA
v DDR2-SDRAM-Bildspeichercontroller mit 250
MHz
v Bildspeicher von 16 MB ist nicht erweiterbar
v Kein DVI-Anschluss
v Digitale Videokomprimierungsfunktionen von
Avocent
v Die maximale Bildschirmauflösung beträgt 1600
x 1200 bei 60 bzw. 75 Hz.
ServeRAID-Controller:
v ServeRAIDM1115-SAS/SATA-Controller
für IBM System x
v ServeRAIDM5110-SAS/SATA-Controller
für IBM System x
v ServeRAIDM5120-SAS/SATA-Controller
für IBM System x
v ServeRAIDH1110-SAS/SATA-Controller
für IBM System x
v ServeRAIDM5100 Series-Batteriesatz
für IBM System X
v ServeRAIDC105 für IBM System X
Upgrade für ServeRAID-Controller:
v ServeRAIDM5100 Series 512MB Cache/RAID 5
Upgrade für IBM System x
v ServeRAIDM5100 Series 512MB Flash/RAID 5
Upgrade für IBM System x
v ServeRAIDM1100 Series Zero Cache/RAID 5
Upgrade für IBM System x
v ServeRAIDM5100 Series Zero Cache/RAID 5
Upgrade für IBM System x
v ServeRAIDM5100 Series RAID 6 Upgrade für
IBM System x
v ServeRAIDM5100 Series 1GB Flash/RAID Up-
grade für IBM System x
Umgebung:
v Lufttemperatur:
– Bei eingeschaltetem Server:
5° C bis 40 °C;
Höhe: 0 bis 915 m.
– Bei eingeschaltetem Server:
5 bis 32 °C;
Höhe: 915 bis 2134 m.
– Bei eingeschaltetem Server:
5 bis 28 °C;
Höhe: 2134 bis 3050 m.
– Bei ausgeschaltetem Server:
5 bis 45 °C
– Transport:
-40 bis 60 °C
v Luftfeuchtigkeit:
– Bei eingeschaltetem Server:
8 bis 85 %;
maximaler Taupunkt: 24 °C;
maximale Temperaturveränderung: 5 °C/
Stunde
– Bei ausgeschaltetem Server:
8 bis 80 %;
maximaler Taupunkt: 27 °C
– Transport: 5 bis 100 %
