Kapitel 2. Stromversorgung, Steuerelemente, Anzeigen und
Anschlüsse
Sie können die Steuerkonsole zum Ein- und Ausschalten der Rechenknoten sowie zum Anzeigen von
Steuerelementen und Anzeigen verwenden. Weitere Anzeigen befinden sich auf der Systemplatine. Auf
der Systemplatine befinden sich außerdem Anschlüsse für verschiedene Komponenten.
Tasten und Anzeigen der Steuerkonsole des Rechenknotens
Die Tasten und Anzeigen der Steuerkonsole des Rechenknotens dienen zur Betriebssteuerung und als Sta-
tusanzeiger.

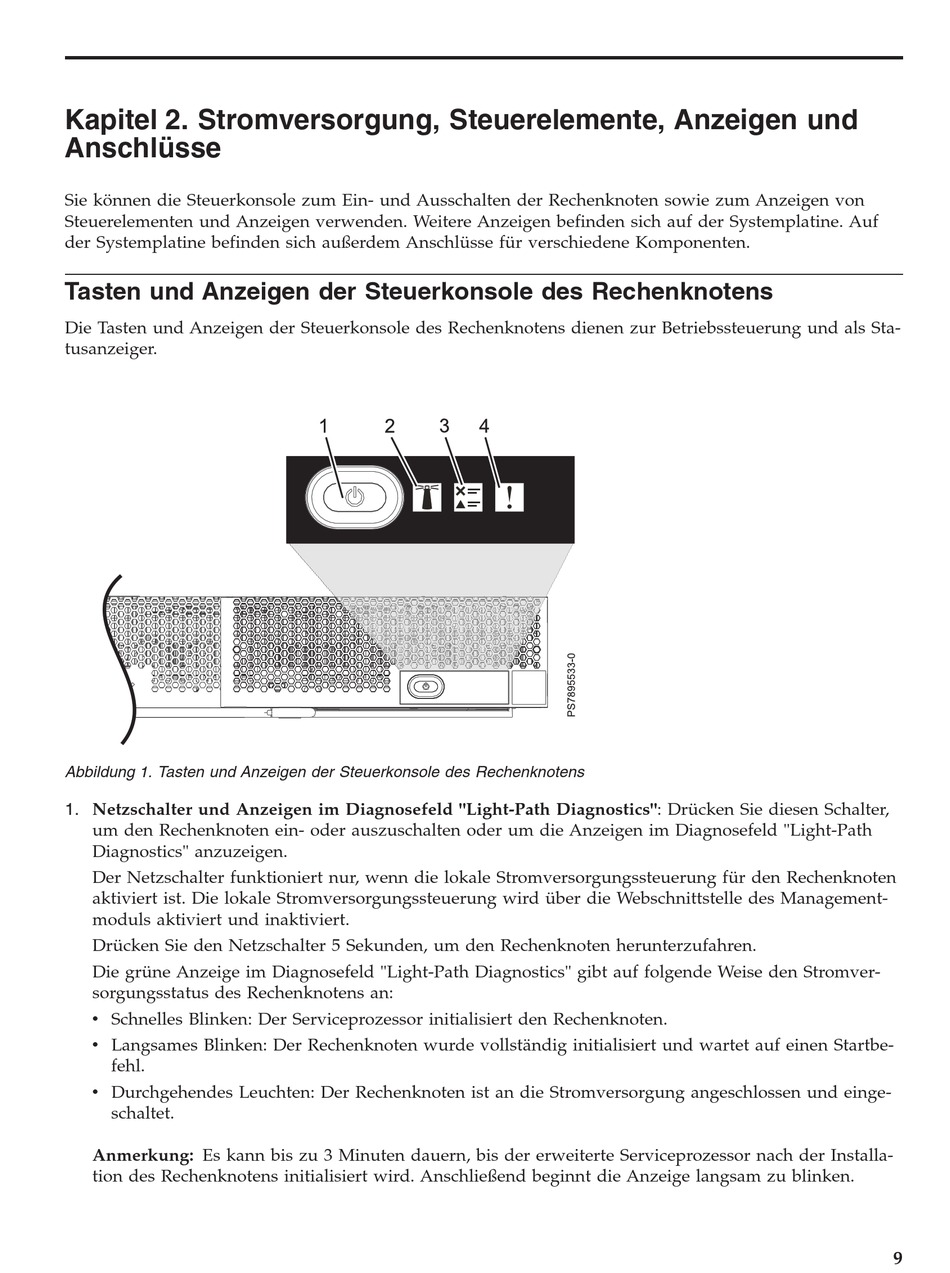

Abbildung 1. Tasten und Anzeigen der Steuerkonsole des Rechenknotens
1. Netzschalter und Anzeigen im Diagnosefeld "Light-Path Diagnostics": Drücken Sie diesen Schalter,
um den Rechenknoten ein- oder auszuschalten oder um die Anzeigen im Diagnosefeld "Light-Path
Diagnostics" anzuzeigen.
Der Netzschalter funktioniert nur, wenn die lokale Stromversorgungssteuerung für den Rechenknoten
aktiviert ist. Die lokale Stromversorgungssteuerung wird über die Webschnittstelle des Management-
moduls aktiviert und inaktiviert.
Drücken Sie den Netzschalter 5 Sekunden, um den Rechenknoten herunterzufahren.
Die grüne Anzeige im Diagnosefeld "Light-Path Diagnostics" gibt auf folgende Weise den Stromver-
sorgungsstatus des Rechenknotens an:
v Schnelles Blinken: Der Serviceprozessor initialisiert den Rechenknoten.
v Langsames Blinken: Der Rechenknoten wurde vollständig initialisiert und wartet auf einen Startbe-
fehl.
v Durchgehendes Leuchten: Der Rechenknoten ist an die Stromversorgung angeschlossen und einge-
schaltet.
Anmerkung: Es kann bis zu 3 Minuten dauern, bis der erweiterte Serviceprozessor nach der Installa-
tion des Rechenknotens initialisiert wird. Anschließend beginnt die Anzeige langsam zu blinken.
9
