UpdateXpress System Pack Installer

Mit dem UpdateXpress System Pack Installer werden die unterstützten und im Ser-
ver installierten Einheitentreiber und die Firmware erkannt und verfügbare Aktuali-
sierungen installiert. Rufen Sie das Tools Center zu System x und BladeCenter un-
ter http://publib.boulder.ibm.com/infocenter/toolsctr/v1r0/index.jsp auf und klicken Sie
auf UpdateXpress System Pack Installer, um weitere Informationen zu UpdateX-
press System Pack Installer zu erhalten und das Installationsprogramm herunterzu-
laden.

Bedienelemente, Anzeigen und Stromversorgung des Servers

In diesem Abschnitt werden die Bedienelemente und Anzeigen sowie die Vorge-
hensweise zum Ein-/Ausschalten des Servers beschrieben.

Vorderansicht

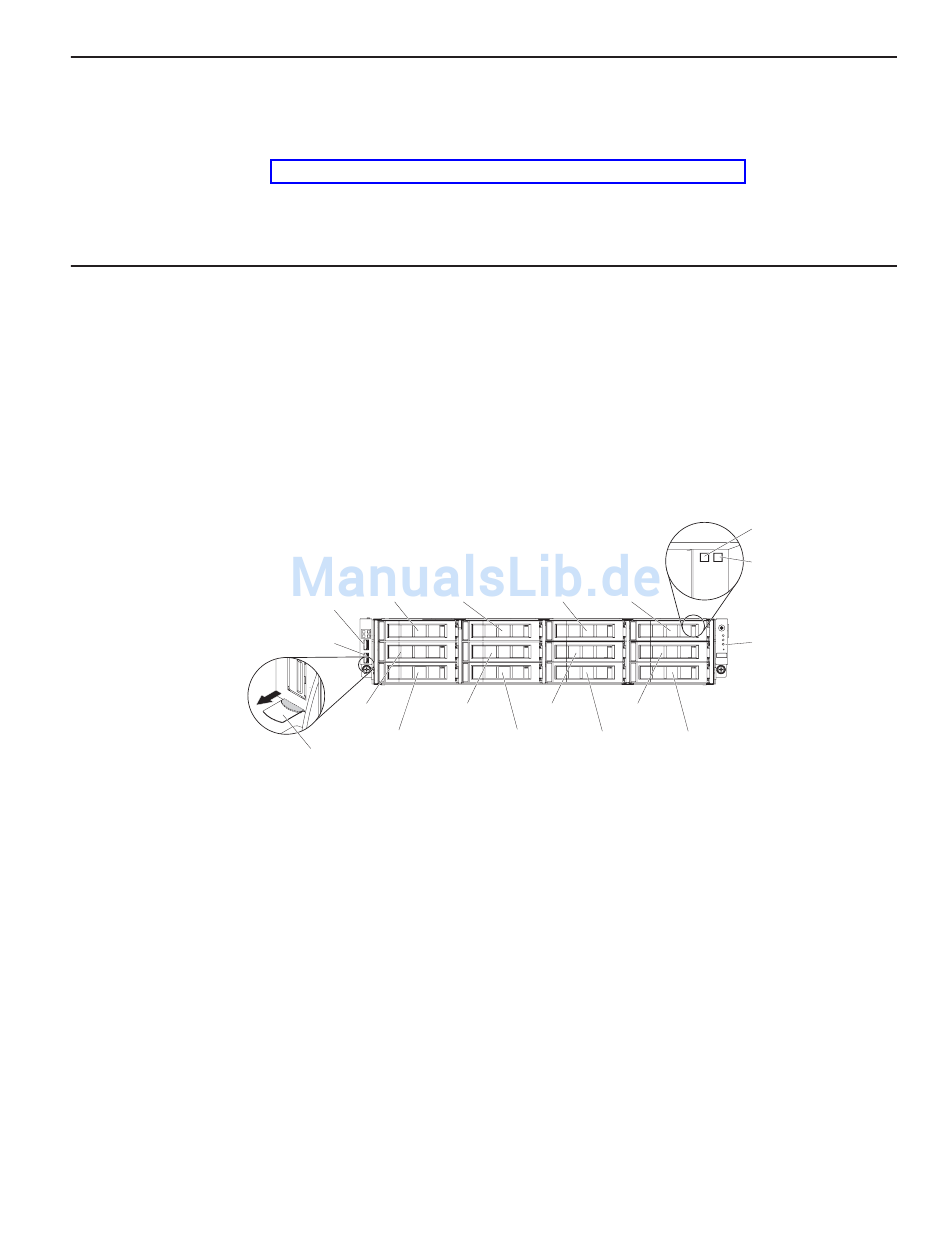

In der folgenden Abbildung sind die Steuerelemente, Anschlüsse und Festplatten-
laufwerkpositionen an der Vorderseite des Servers dargestellt. Eine der folgenden
sieben Serverkonfigurationen ist möglich:
Konfiguration mit 12 Hot-Swap-Festplattenlaufwerken:
Laufwerk-
position 0
USB-Anschluss 1
USB-Anschluss 2
Laufwerk-
position 1
Laufwerk-
position 2
Nummerierung von
Festplattenlaufwerken
Laufwerk- Laufwerk- Laufwerk-
position 3 position 6 position 9
Laufwerk- Laufwerk- Laufwerk-
position 4 position 7 position 10
Laufwerk-
Laufwerk-
position 5
position 8
Kapitel 1. System x3630 M4-Server vom Typ 7158
Betriebsanzeige des
Festplattenlaufwerks (grün)
Statusanzeige des
Festplattenlaufwerks (gelb)
Bedienerinformationsanzeige
Laufwerk-
position 11
