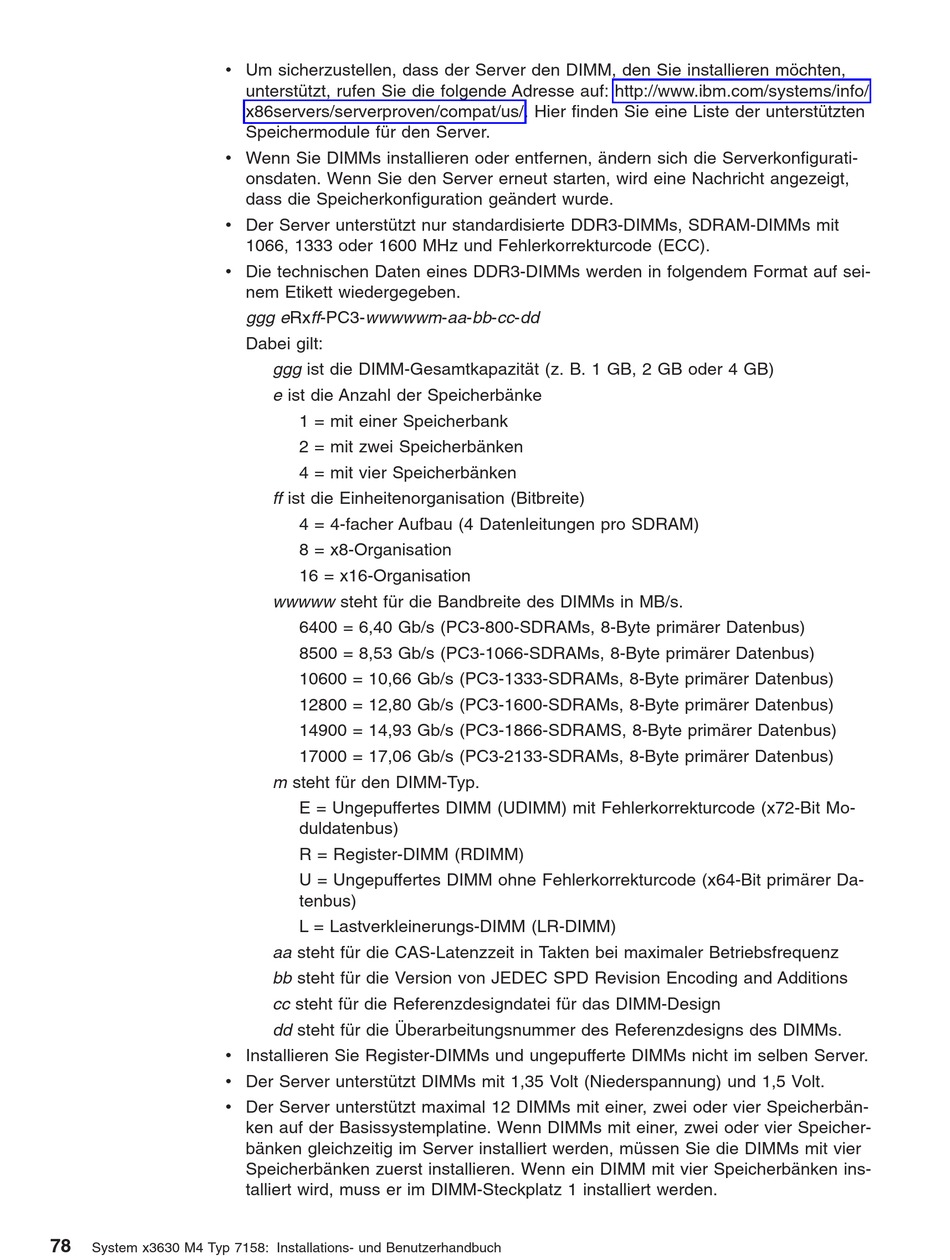

v Um sicherzustellen, dass der Server den DIMM, den Sie installieren möchten,
v Wenn Sie DIMMs installieren oder entfernen, ändern sich die Serverkonfigurati-
v Der Server unterstützt nur standardisierte DDR3-DIMMs, SDRAM-DIMMs mit
v Die technischen Daten eines DDR3-DIMMs werden in folgendem Format auf sei-
v Installieren Sie Register-DIMMs und ungepufferte DIMMs nicht im selben Server.
v Der Server unterstützt DIMMs mit 1,35 Volt (Niederspannung) und 1,5 Volt.
v Der Server unterstützt maximal 12 DIMMs mit einer, zwei oder vier Speicherbän-
78
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
unterstützt, rufen Sie die folgende Adresse auf: http://www.ibm.com/systems/info/
x86servers/serverproven/compat/us/. Hier finden Sie eine Liste der unterstützten
Speichermodule für den Server.
onsdaten. Wenn Sie den Server erneut starten, wird eine Nachricht angezeigt,
dass die Speicherkonfiguration geändert wurde.
1066, 1333 oder 1600 MHz und Fehlerkorrekturcode (ECC).
nem Etikett wiedergegeben.
ggg eRxff-PC3-wwwwwm-aa-bb-cc-dd
Dabei gilt:
ggg ist die DIMM-Gesamtkapazität (z. B. 1 GB, 2 GB oder 4 GB)
e ist die Anzahl der Speicherbänke
1 = mit einer Speicherbank
2 = mit zwei Speicherbänken
4 = mit vier Speicherbänken
ff ist die Einheitenorganisation (Bitbreite)
4 = 4-facher Aufbau (4 Datenleitungen pro SDRAM)
8 = x8-Organisation
16 = x16-Organisation
wwwww steht für die Bandbreite des DIMMs in MB/s.
6400 = 6,40 Gb/s (PC3-800-SDRAMs, 8-Byte primärer Datenbus)
8500 = 8,53 Gb/s (PC3-1066-SDRAMs, 8-Byte primärer Datenbus)
10600 = 10,66 Gb/s (PC3-1333-SDRAMs, 8-Byte primärer Datenbus)
12800 = 12,80 Gb/s (PC3-1600-SDRAMs, 8-Byte primärer Datenbus)
14900 = 14,93 Gb/s (PC3-1866-SDRAMS, 8-Byte primärer Datenbus)
17000 = 17,06 Gb/s (PC3-2133-SDRAMs, 8-Byte primärer Datenbus)
m steht für den DIMM-Typ.
E = Ungepuffertes DIMM (UDIMM) mit Fehlerkorrekturcode (x72-Bit Mo-
duldatenbus)
R = Register-DIMM (RDIMM)
U = Ungepuffertes DIMM ohne Fehlerkorrekturcode (x64-Bit primärer Da-
tenbus)
L = Lastverkleinerungs-DIMM (LR-DIMM)
aa steht für die CAS-Latenzzeit in Takten bei maximaler Betriebsfrequenz
bb steht für die Version von JEDEC SPD Revision Encoding and Additions
cc steht für die Referenzdesigndatei für das DIMM-Design
dd steht für die Überarbeitungsnummer des Referenzdesigns des DIMMs.
ken auf der Basissystemplatine. Wenn DIMMs mit einer, zwei oder vier Speicher-
bänken gleichzeitig im Server installiert werden, müssen Sie die DIMMs mit vier
Speicherbänken zuerst installieren. Wenn ein DIMM mit vier Speicherbänken ins-
talliert wird, muss er im DIMM-Steckplatz 1 installiert werden.
