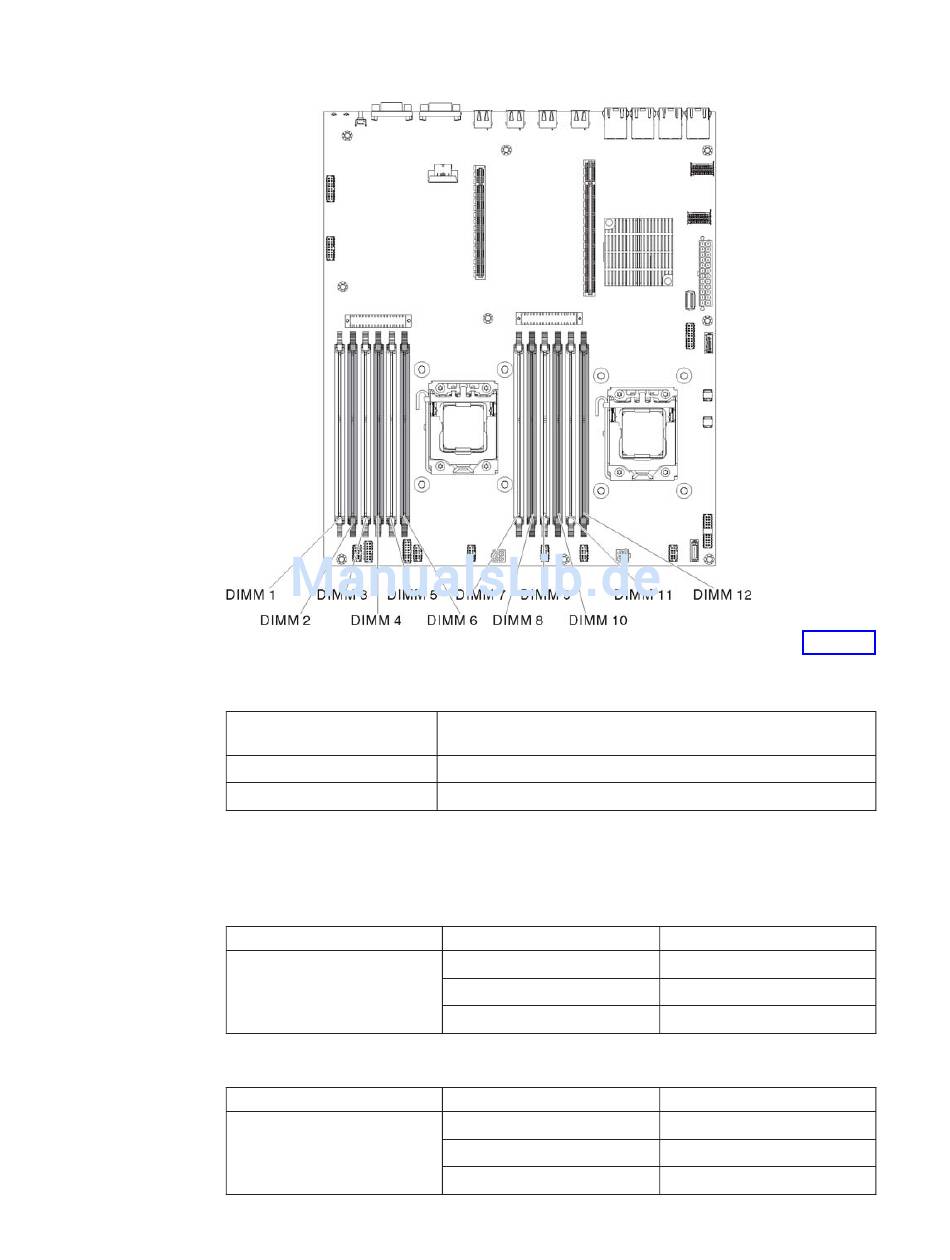

DIMM-Installationsreihenfolge

Wenn Sie zusätzliche DIMMs installieren, müssen Sie die DIMMs in der in Tabelle 5
dargestellten Reihenfolge installieren, damit die Leistung nicht beeinträchtigt wird.
In der folgenden Tabelle sind die DIMM-Steckplätze auf den einzelnen Speicherka-
nälen aufgeführt.
80
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
Tabelle 5. DIMM-Installationsreihenfolge beim nicht gespiegelten Modus (normal)
Anzahl installierter Mikro-
prozessoren
1
2
Tabelle 6. DIMM-Steckplätze an jedem Speicherkanal
Mikroprozessor
Mikroprozessor 1
Tabelle 7. DIMM-Steckplätze an jedem Speicherkanal
Mikroprozessor
Mikroprozessor 2
Reihenfolge der DIMM-Steckplatzbelegung
1, 3, 5, 2, 4, 6
1, 7, 3, 9, 5, 11, 2, 8, 4, 10, 6, 12
Speicherkanal
Kanal 1
Kanal 2
Kanal 3
Speicherkanal
Kanal 1
Kanal 2
Kanal 3
DIMM-Steckplätze
1, 2
3, 4
5, 6
DIMM-Steckplätze
7, 8
9, 10
11, 12
