Stecker für Erweiterungssteckplatz auf der PCI-Adapterkarte

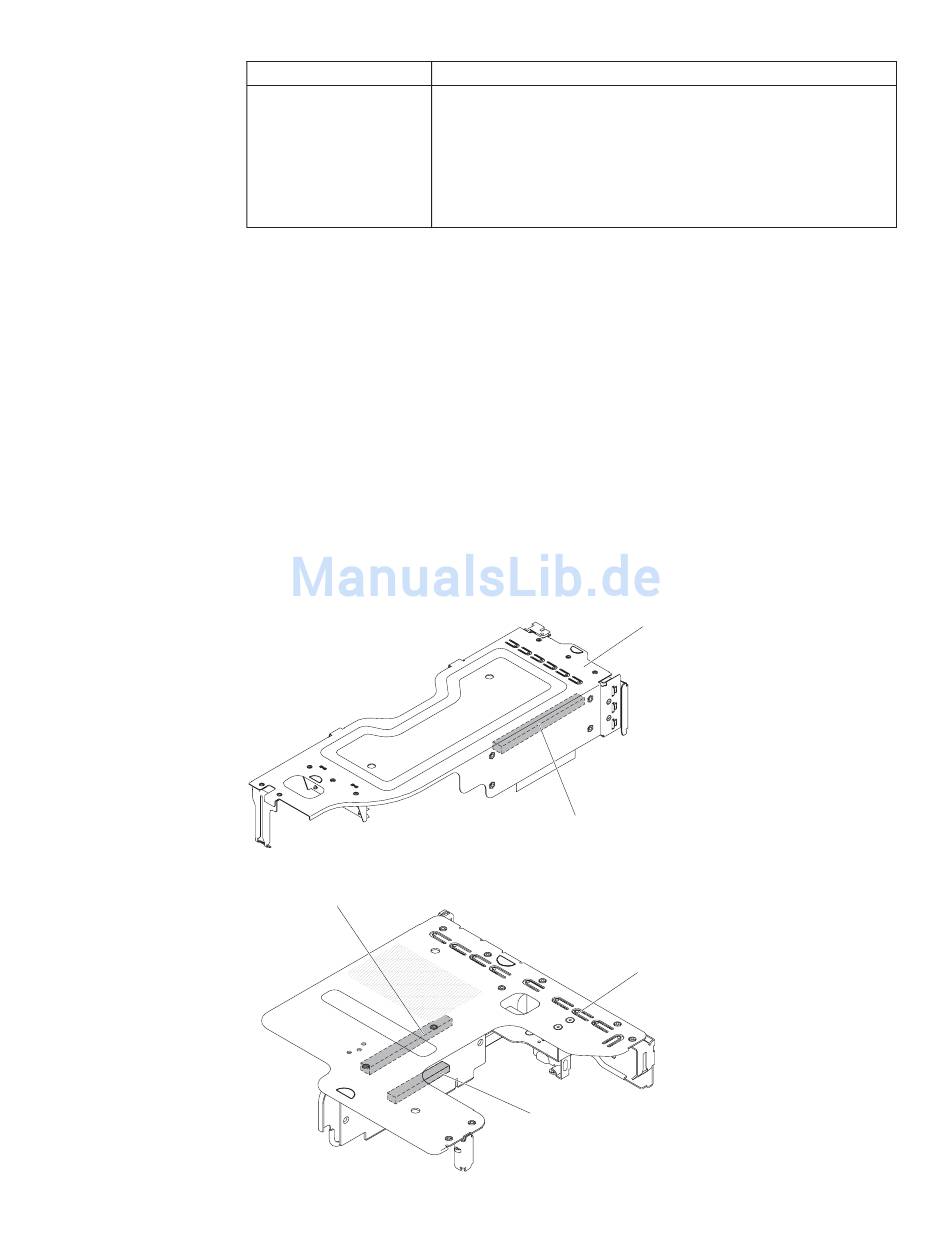

In der folgenden Abbildung sind die jeweiligen Stecker für Erweiterungssteckplätze
auf den acht Typen der PCI-Adapterkartenbaugruppen dargestellt, die der Server
unterstützen kann.
Anmerkung: Die technischen Daten für die beschriebenen Steckplatzkennzeich-
nungen sind im folgenden Format definiert:
PCIe3 x aa (b, c, d, e)
Dabei gilt:
PCI-Adapterkarte Typ 1
PCI-Adapterkarte Typ 2
Steckplatz 3, PCIe3 x16 (16, 8, 4, 1)
Name der Anzeige
Anzeige für Funktion
"Light Path Diagnostics"
aa = Linkbreite des physischen Anschlusses
b, c, d, e = variable Linkbreite
Beschreibung
Zeigt an, ob die die Taste für Light Path Diagnostics funktioniert.
Wenn die Light Path-Anzeige nach dem Drücken der Taste für
"Light Path Diagnostics" leuchtet, wird angezeigt, dass diese Tas-
te ordnungsgemäß funktioniert. Wenn die Light Path-Anzeige je-
doch nach dem Drücken der Light Path-Taste nicht leuchtet,
bedeutet dies, dass diese Taste nicht ordnungsgemäß funktio-
niert.
Steckplatz 1, PCIe3 x16 (16, 8, 4, 1)
Steckplatz 5, PCIe3 x8 (4, 1)
Kapitel 2. Zusatzeinrichtungen installieren
PCI-Adapterkarten-
baugruppe
PCI-Adapterkarten-
baugruppe
37
