IBM System x3630 M4 Installationshandbuch Seite 52

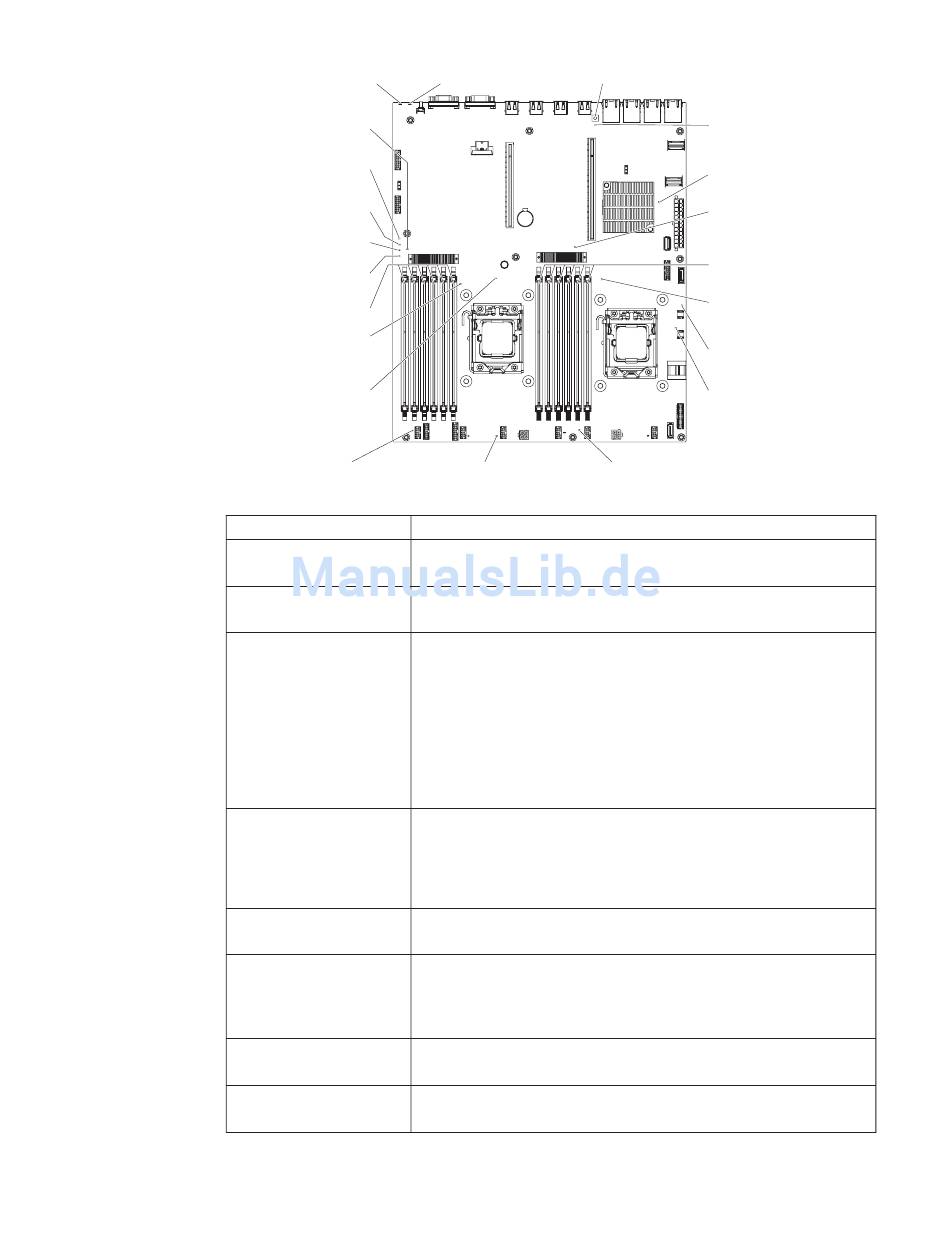

RTMM-Überwachungs-
signalanzeige
36
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
Systemfehleranzeige
IMM-Überwachungs-
signalanzeige
Anzeige für Standby-
Stromversorgung
Fehleranzeige für
Systemplatine
Abweichungsanzeige
für Mikroprozessor
Fehleranzeigen
für DIMM 1 - 6
Fehleranzeige für
Mikroprozessor 1
Anzeige für fehlende
PCI-Adapter 1
Fehleranzeige
für Lüfter 1A
Name der Anzeige
Fehleranzeigen
RTMM-Überwachungs-
signalanzeige
IMM 2-Überwachungs-
signalanzeige
Anzeige für Standby-
Stromversorgung
Fehleranzeige für Sys-
templatine
Abweichungsanzeige für
Mikroprozessor
DIMM-Fehleranzeigen
Fehleranzeige für Mikro-
prozessor
Positionsanzeige Taste für Light Path Diagnostics
Fehleranzeige Fehleranzeige
für Lüfter 2A für Lüfter 3A
Beschreibung
Wenn diese Anzeige leuchtet, ist die entsprechende Komponente
ausgefallen.
Prozess des Einschaltens und Ausschaltens
Zeigt den Status des Bootprozesses des IMM2 an.
Wenn der Server an die Stromversorgung angeschlossen ist,
blinkt diese Anzeige schnell und zeigt damit an, dass der IMM2-
Code geladen wird. Wenn der Ladevorgang abgeschlossen ist,
hört das Blinken der Anzeige für kurze Zeit auf. Anschließend
blinkt die Anzeige langsam weiter und zeigt damit an, dass das
IMM2 vollständig betriebsbereit ist und Sie den Netzschalter be-
tätigen können, um den Server zu starten.
Wenn diese Anzeige blinkt, wird angezeigt, dass der Server an
eine Wechselspannungsquelle angeschlossen ist.
Wenn diese Anzeige leuchtet, wird angezeigt, dass Gleichstrom
angeschaltet ist.
Fehler an der Systemplatine
Wenn diese Anzeige leuchtet, wird angezeigt, dass Mikroprozes-
sor 1 nicht installiert ist oder dass die Mikroprozessoren nicht
dieselbe Cachegröße und denselben Cachetyp und dieselbe
Taktgeschwindigkeit haben.
Ein Speicher-DIMM ist fehlerhaft oder nicht ordnungsgemäß ins-
talliert.
Der Mikroprozessor ist ausgefallen, fehlt oder wurde nicht ord-
nungsgemäß installiert.
Anzeige für Funktion
"Light Path Diagnostics"
Fehleranzeige
für Batterie
Anzeige für fehlende
PCI-Adapter 2
Fehleranzeigen
für DIMM 7 - 12
Fehleranzeige für
Mikroprozessor 2
Fehleranzeige Lüfter 5
(reserviert)
Fehleranzeige Lüfter 4
(reserviert)
