Interne Kabelführung Und Anschlüsse; Netzkabelanschluss - IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch

Interne Kabelführung und Anschlüsse
Im Server sind Einheiten mit SATA-Anschluss, Hot-Swap-SATA- und Hot-Swap-
SAS-Einheiten sowie die DVD-Laufwerkeinheit durch Kabel mit dem Netzteil und
der Systemplatine verbunden.
Lesen Sie die folgenden Informationen, bevor Sie Netz- und Signalkabel an interne
Laufwerke anschließen:
v Die Netz- und Signalkabel der Laufwerke, die im Server vorinstalliert sind, sind
v Wenn Sie ein Kabel verlegen, müssen Sie sicherstellen, dass es den Luftstrom zur

Netzkabelanschluss

In der folgenden Abbildung sind die Verlegung und die Anschlüsse der Netzkabel
von der Netzteiladapterkarte zur Systemplatine und zur Erweiterungsplatine für
Mikroprozessor 2 dargestellt.

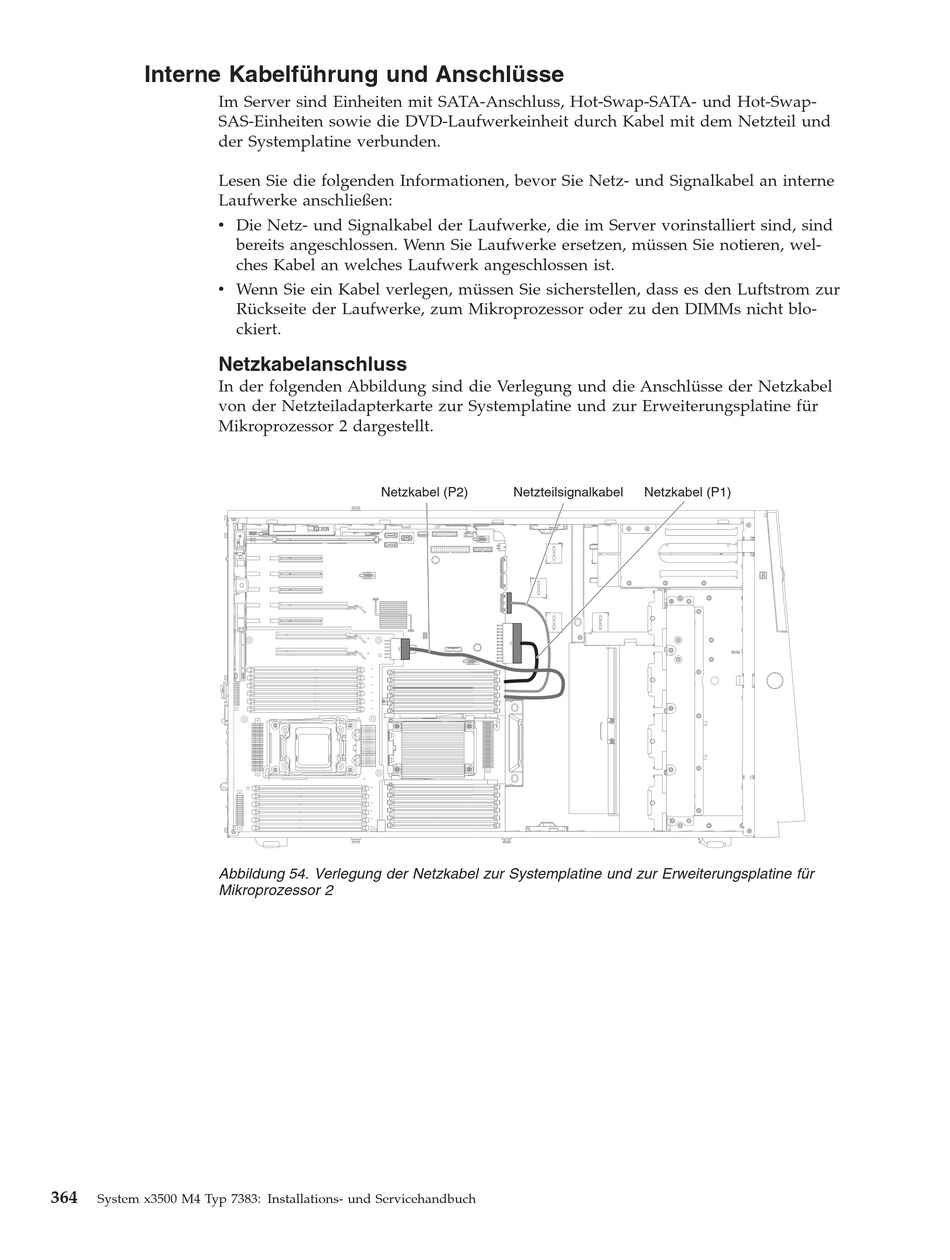

Abbildung 54. Verlegung der Netzkabel zur Systemplatine und zur Erweiterungsplatine für
Mikroprozessor 2
364
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
bereits angeschlossen. Wenn Sie Laufwerke ersetzen, müssen Sie notieren, wel-
ches Kabel an welches Laufwerk angeschlossen ist.
Rückseite der Laufwerke, zum Mikroprozessor oder zu den DIMMs nicht blo-
ckiert.
Netzkabel (P2) Netzteilsignalkabel Netzkabel (P1)
