Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen" auf Seite 96
fort.
88
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch

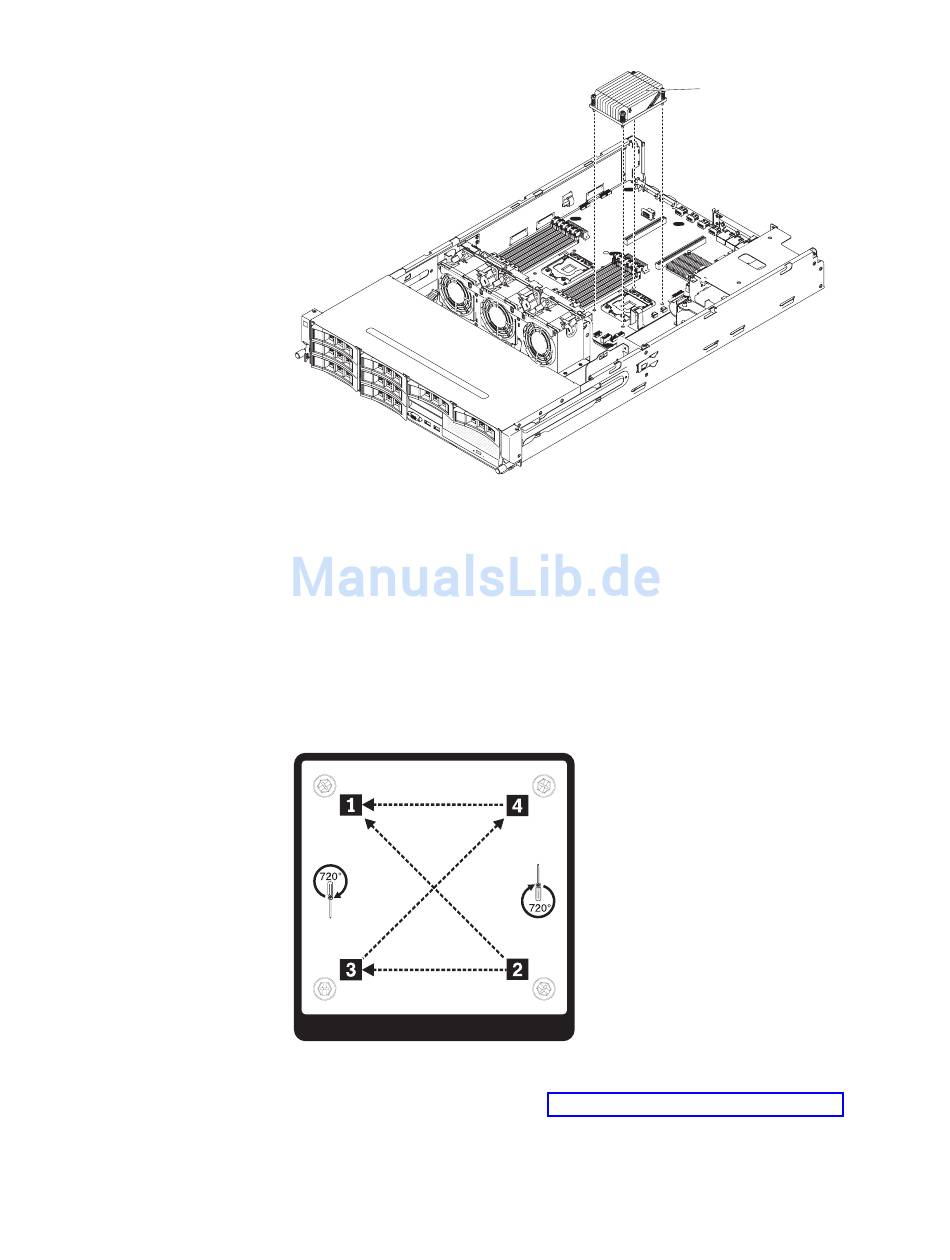

c. Drücken Sie fest auf die Senkschrauben, und ziehen Sie sie mit Hilfe eines
Schraubendrehers fest. In der folgenden Abbildung ist die Reihenfolge dar-
gestellt, in der die Schrauben festgezogen werden sollen. Diese Reihenfol-
ge ist auch auf der Oberseite des Kühlkörpers gekennzeichnet. Beginnen
Sie der Schraube, die mit "1" gekennzeichnet ist, fahren Sie mit Schraube
2 und Schraube 3 fort und ziehen Sie schließlich Schraube 4 an. Wenn
möglich, ziehen Sie jede Schraube mit jeweils zwei vollständigen Umdre-
hungen fest. Wiederholen Sie die Reihenfolge, bis die Schrauben fest an-
gezogen sind. Überdrehen Sie die Schrauben nicht durch übermäßige
Kraftanwendung. Wenn Sie einen Drehmomentschlüssel verwenden, zie-
hen Sie die Schrauben mit einem Drehmoment von 8,5 bis 13 Nm (New-
ton-Meter) fest.
In dieser Reihenfolge wiederholen,
bis Schrauben festgezogen.
Kühlkörper
