3. Wenn Sie einen neuen oder einen Ersatz-ServeRAID-Adapter installieren, be-
rühren Sie mit der antistatischen Schutzhülle, in der sich der neue ServeRAID-
Adapter befindet, eine unlackierte Metalloberfläche am Server. Nehmen Sie
anschließend den ServeRAID-Adapter aus der Schutzhülle.
4. Wenn Sie einen neuen oder einen Ersatz-ServeRAID-Adapter installieren, der
eine Batterie verwendet, gehen Sie wie folgt vor:
a. Entnehmen Sie die Batterie aus der Verpackung des ServeRAID-Adapters
oder der Batterie.
b. Installieren Sie die Batterie und schließen Sie sie an den ServeRAID-Cont-
roller an, wie in der Dokumentation zum ServeRAID-Controller oder zur
Batterie bzw. im Abschnitt „ServeRAID-Adapter-Batterie in der Halterung für
die remote angebundene Batterie installieren" auf Seite 72 beschrieben.

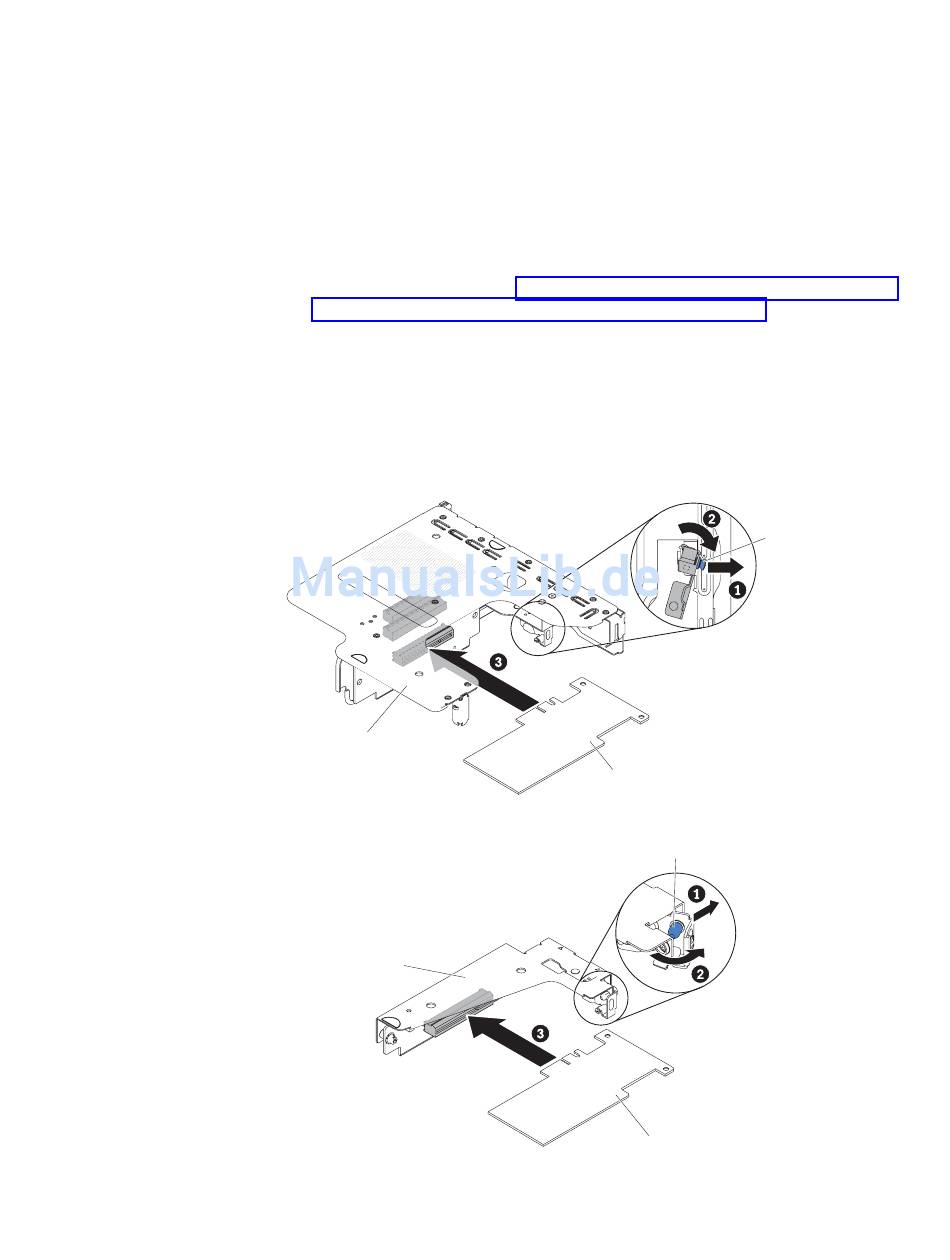

5. Ziehen Sie den Entriegelungsstift, um die Sicherung zu entriegeln. Drehen Sie
dann die Sicherung in die geöffnete Position.
6. Richten Sie den ServeRAID-Adapter so aus, dass die Führungen korrekt am
Anschluss auf der PCI-Adapterkartenbaugruppe 2 ausgerichtet sind.
7. Setzen Sie den ServeRAID-Adapter so in den Anschluss auf der Adapterkarte
ein, dass er fest sitzt.
Für 2U-Adapterkarte:
2U-Adapterkarten-
baugruppe
Für 1U-Adapterkarte:
1U-Adapterkarten-
baugruppe
Achtung: Wird der Adapter nicht ordnungsgemäß eingesetzt, kann dies zu
einer Beschädigung des Servers oder des Adapters führen.
ServeRAID-Adapter
Entriegelungsstift
ServeRAID-Adapter
Kapitel 2. Zusatzeinrichtungen installieren
Entriegelungsstift
