IBM System x3630 M4 Installationshandbuch Seite 33

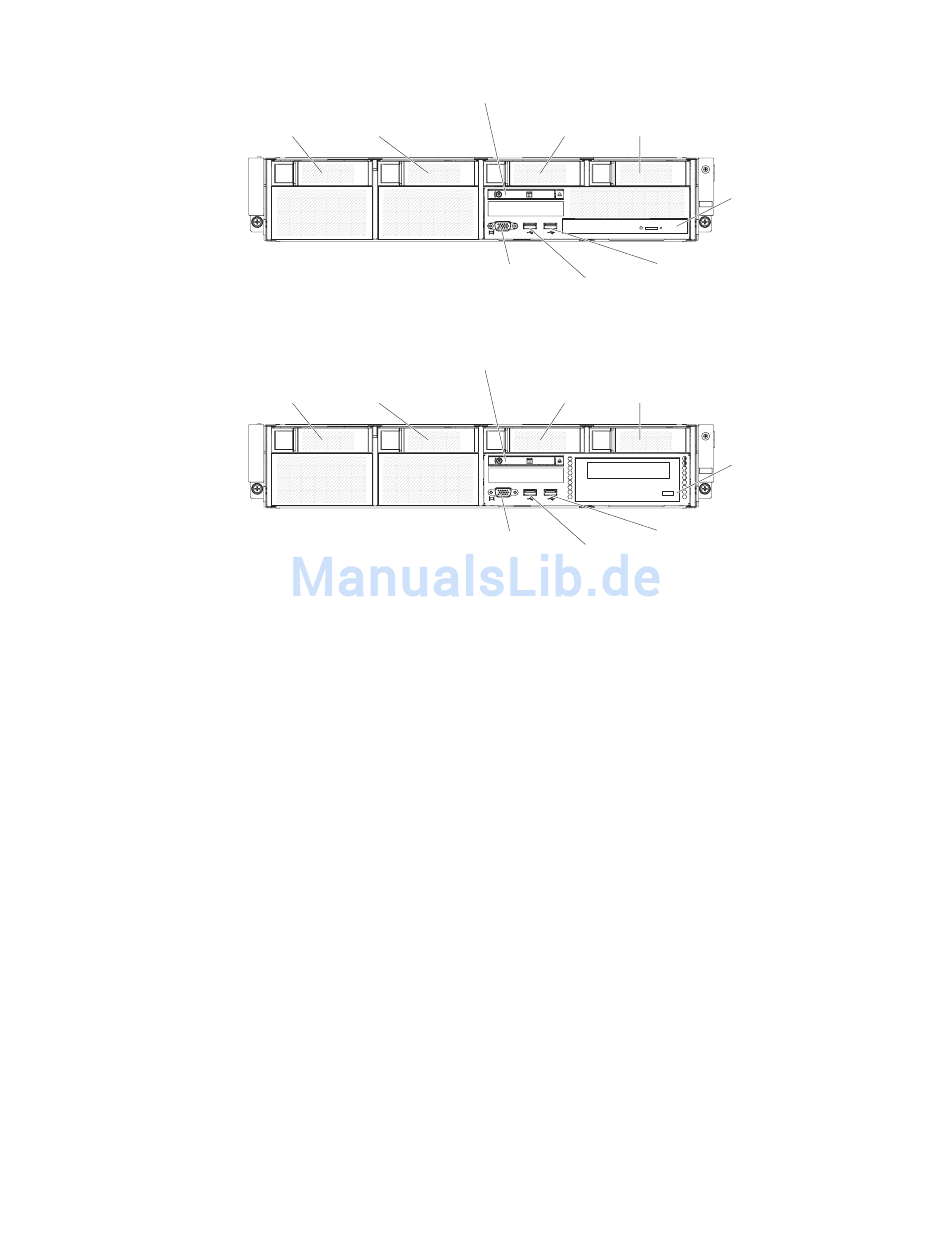

Konfiguration mit 4 Simple-Swap-Festplattenlaufwerken und optischem Laufwerk:
Bedienerinformationsanzeige
Laufwerk- Laufwerk-
position 0 position 1
Konfiguration mit 4 Simple-Swap-Festplattenlaufwerken und Bandlaufwerk:
Bedienerinformationsanzeige
Laufwerk- Laufwerk-
position 0 position 1
USB-Anschlüsse: Schließen Sie eine USB-Einheit, wie z. B. eine USB-Maus oder
eine USB-Tastatur an einen dieser Anschlüsse an.
Aktivitäts-LED des Festplattenlaufwerks (Bedienfeld): Wenn diese Anzeige
blinkt, bedeutet dies, dass das Laufwerk gerade verwendet wird. Diese Funktion
steht nur bei Simple-Swap-Modellen zur Verfügung. Bei vorhandenen Modellen zei-
gen die Aktivitäts- und Status-LEDs des Hot-Swap-Festplattenlaufwerks (grün und
gelb) Aktivitäten und Warnungen an.
Statusanzeige des Festplattenlaufwerks (gelb): Diese gelbe Anzeige wird bei
Hot-Swap-SAS/SATA-Festplattenlaufwerken verwendet. Jedes Hot-Swap-Festplat-
tenlaufwerk verfügt über eine eigene Statusanzeige. Wenn diese Anzeige leuchtet,
ist das entsprechende Festplattenlaufwerk ausgefallen. Wenn diese Anzeige lang-
sam blinkt (ein Blinken pro Sekunde), wird das Laufwerk gerade im Rahmen einer
RAID-Konfiguration wiederhergestellt. Ein schnelles Blinken (dreimal pro Sekunde)
der Anzeige weist darauf hin, dass der Controller gerade das Laufwerk identifiziert.
Bedienerinformationsanzeige: Diese Anzeige enthält den Netzschalter und die
Anzeigen.
Optionale Entnahmetaste des DVD-ROM-Laufwerks: Drücken Sie diese Taste,
um eine CD oder DVD aus dem optionalen DVD-Laufwerk auszugeben.
Optionale Betriebsanzeige für DVD-Laufwerk: Wenn diese Anzeige leuchtet, wird
das optionale DVD-Laufwerk gerade verwendet.
Laufwerk- Laufwerk-
position 2 position 3
Bildschirm-
anschluss USB-Anschluss 1
Laufwerk- Laufwerk-
position 2 position 3
Bildschirm-
anschluss USB-Anschluss 1
Kapitel 1. System x3630 M4-Server vom Typ 7158
Optionales
optisches
Laufwerk
USB-Anschluss 2
Bandlaufwerk
USB-Anschluss 2
17
