10. Der Mikroprozessor ist im Installationswerkzeug vorinstalliert. Lösen Sie die
11. Installieren Sie den Mikroprozessor:
86
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
Lösehebel für
Mikroprozessor
Achtung: Berühren Sie nicht die Anschlüsse am Mikroprozessor und am Mi-
kroprozessorstecksockel.
Seiten der Abdeckung und entfernen Sie die Abdeckung vom Installationswerk-
zeug.

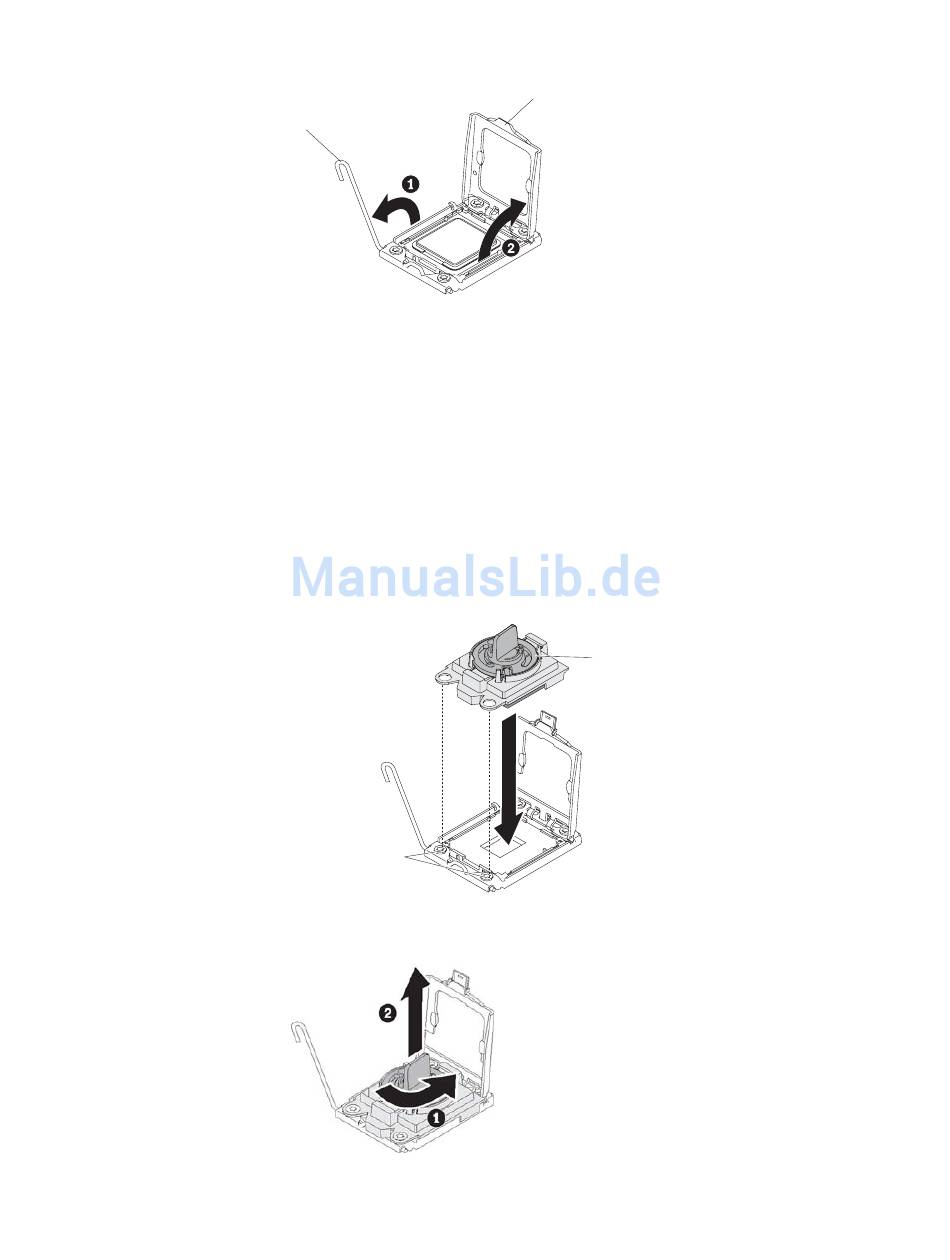

a. Richten Sie die Bohrungen am Installationswerkzeug für den Mikroprozes-
sor an den Schrauben an der Mikroprozessorhalterung aus und setzen Sie
dann das Installationswerkzeug für Mikroprozessoren über den Mikropro-
zessor. Drehen Sie den Griff im Uhrzeigersinn, um das Werkzeug am Mik-
roprozessor zu befestigen.
Anmerkung: Der Mikroprozessor kann nur in eine Richtung in den Steck-
sockel eingesetzt werden.
Ausrichtungsstifte
b. Drehen Sie den Griff des Werkzeugs gegen den Uhrzeigersinn, um den Mi-
kroprozessor in den Stecksockel einzusetzen.
Halterahmen für
Mikroprozessor
Installationswerkzeug
für Mikroprozessor
(Mikroprozessor innen)
