IBM System x3630 M4 Installationshandbuch Seite 115

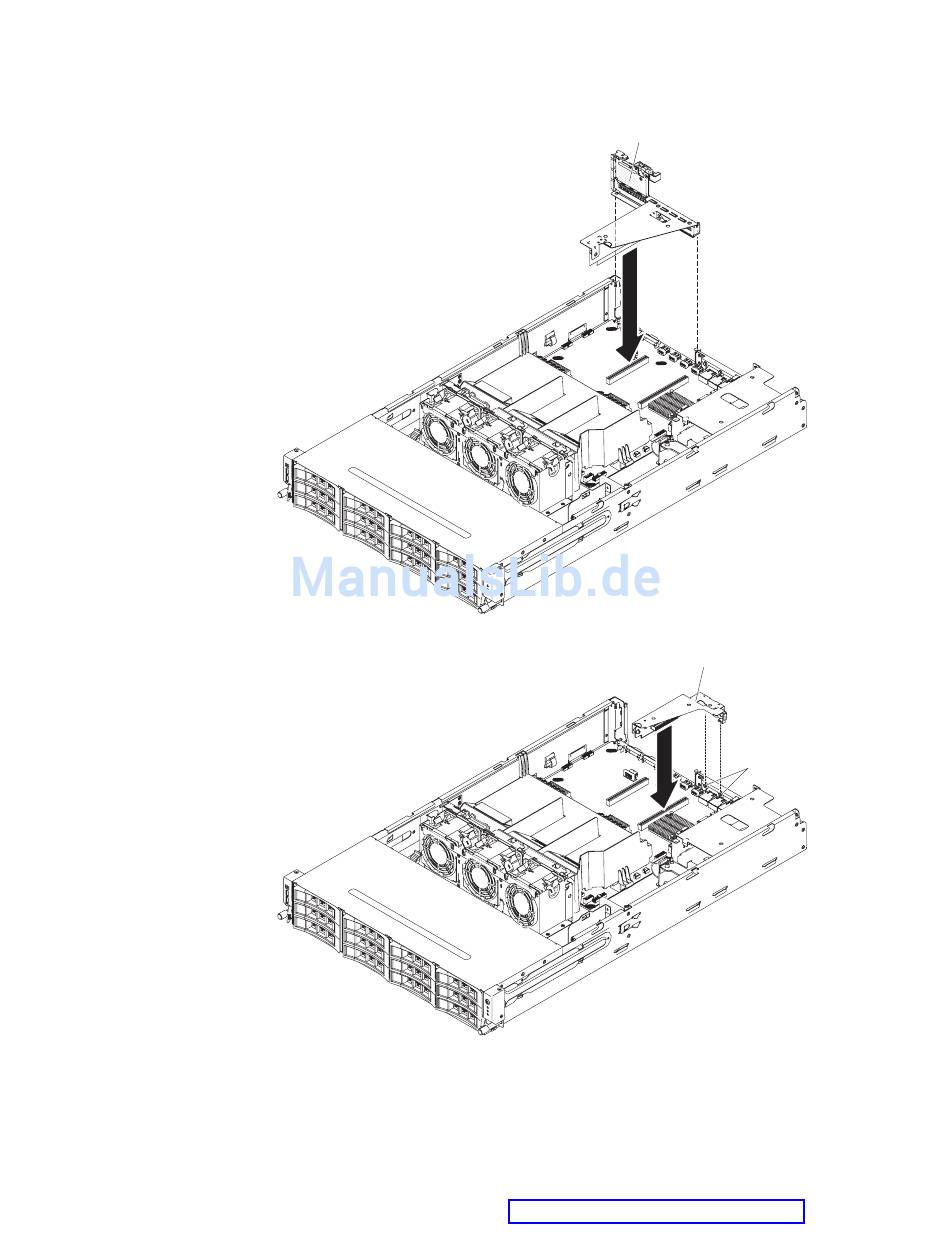

Für 1U-Adapterkartenbaugruppen:
5. Drücken Sie auf die blauen Berührungspunkte auf der PCI-Adapterkartenbau-
gruppe, um die Baugruppe im Server zu installieren. Stellen Sie sicher, dass die
PCI-Adapterkartenbaugruppe fest in den PCI-Anschlüssen auf der Systempla-
tine sitzt.
Achtung: Stellen Sie sicher, dass die Kabel nicht eingeklemmt werden.
Wenn Sie noch weitere Einheiten installieren möchten, tun Sie dies jetzt. Fahren
Sie andernfalls mit dem Abschnitt „Installation abschließen" auf Seite 96 fort.
1U-PCI-Adapterkartenbaugruppe 1
(Adapter mit voller Höhe, Adapter mit
halber Länge oder flache Adapter)
1U-PCI-Adapterkartenbaugruppe 2
(1 interner RAID-Adapter)
Ausrichtungsstifte
Kapitel 2. Zusatzeinrichtungen installieren
99
