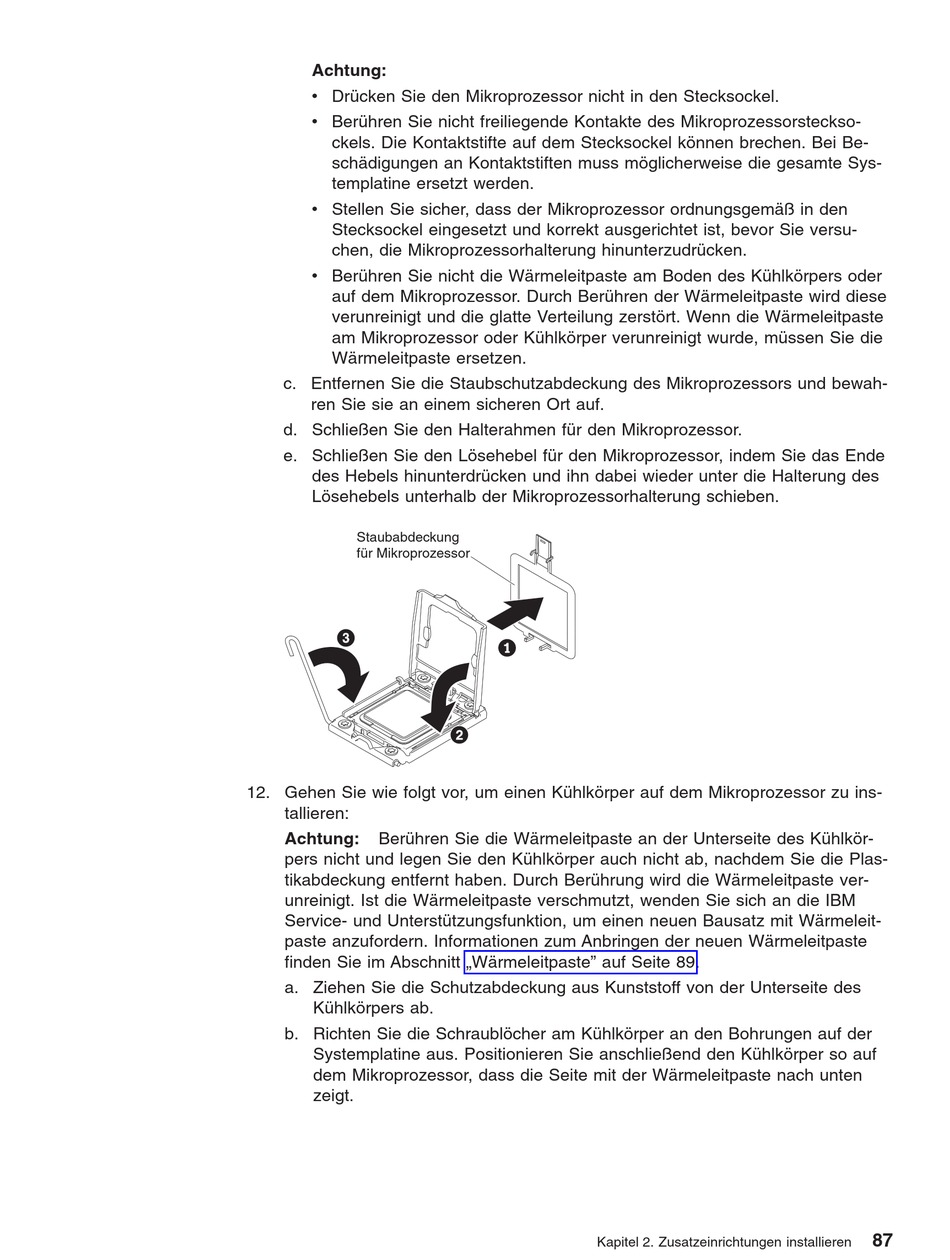

IBM System x3630 M4 Installationshandbuch Seite 103

Achtung:
v Drücken Sie den Mikroprozessor nicht in den Stecksockel.
v Berühren Sie nicht freiliegende Kontakte des Mikroprozessorsteckso-
ckels. Die Kontaktstifte auf dem Stecksockel können brechen. Bei Be-
schädigungen an Kontaktstiften muss möglicherweise die gesamte Sys-
templatine ersetzt werden.
v Stellen Sie sicher, dass der Mikroprozessor ordnungsgemäß in den
Stecksockel eingesetzt und korrekt ausgerichtet ist, bevor Sie versu-
chen, die Mikroprozessorhalterung hinunterzudrücken.
v Berühren Sie nicht die Wärmeleitpaste am Boden des Kühlkörpers oder
auf dem Mikroprozessor. Durch Berühren der Wärmeleitpaste wird diese
verunreinigt und die glatte Verteilung zerstört. Wenn die Wärmeleitpaste
am Mikroprozessor oder Kühlkörper verunreinigt wurde, müssen Sie die
Wärmeleitpaste ersetzen.
c. Entfernen Sie die Staubschutzabdeckung des Mikroprozessors und bewah-
ren Sie sie an einem sicheren Ort auf.
d. Schließen Sie den Halterahmen für den Mikroprozessor.
e. Schließen Sie den Lösehebel für den Mikroprozessor, indem Sie das Ende
des Hebels hinunterdrücken und ihn dabei wieder unter die Halterung des
Lösehebels unterhalb der Mikroprozessorhalterung schieben.
Staubabdeckung
für Mikroprozessor
12. Gehen Sie wie folgt vor, um einen Kühlkörper auf dem Mikroprozessor zu ins-
tallieren:
Achtung: Berühren Sie die Wärmeleitpaste an der Unterseite des Kühlkör-
pers nicht und legen Sie den Kühlkörper auch nicht ab, nachdem Sie die Plas-
tikabdeckung entfernt haben. Durch Berührung wird die Wärmeleitpaste ver-
unreinigt. Ist die Wärmeleitpaste verschmutzt, wenden Sie sich an die IBM
Service- und Unterstützungsfunktion, um einen neuen Bausatz mit Wärmeleit-
paste anzufordern. Informationen zum Anbringen der neuen Wärmeleitpaste
finden Sie im Abschnitt „Wärmeleitpaste" auf Seite 89.
a. Ziehen Sie die Schutzabdeckung aus Kunststoff von der Unterseite des
Kühlkörpers ab.
b. Richten Sie die Schraublöcher am Kühlkörper an den Bohrungen auf der
Systemplatine aus. Positionieren Sie anschließend den Kühlkörper so auf
dem Mikroprozessor, dass die Seite mit der Wärmeleitpaste nach unten
zeigt.
