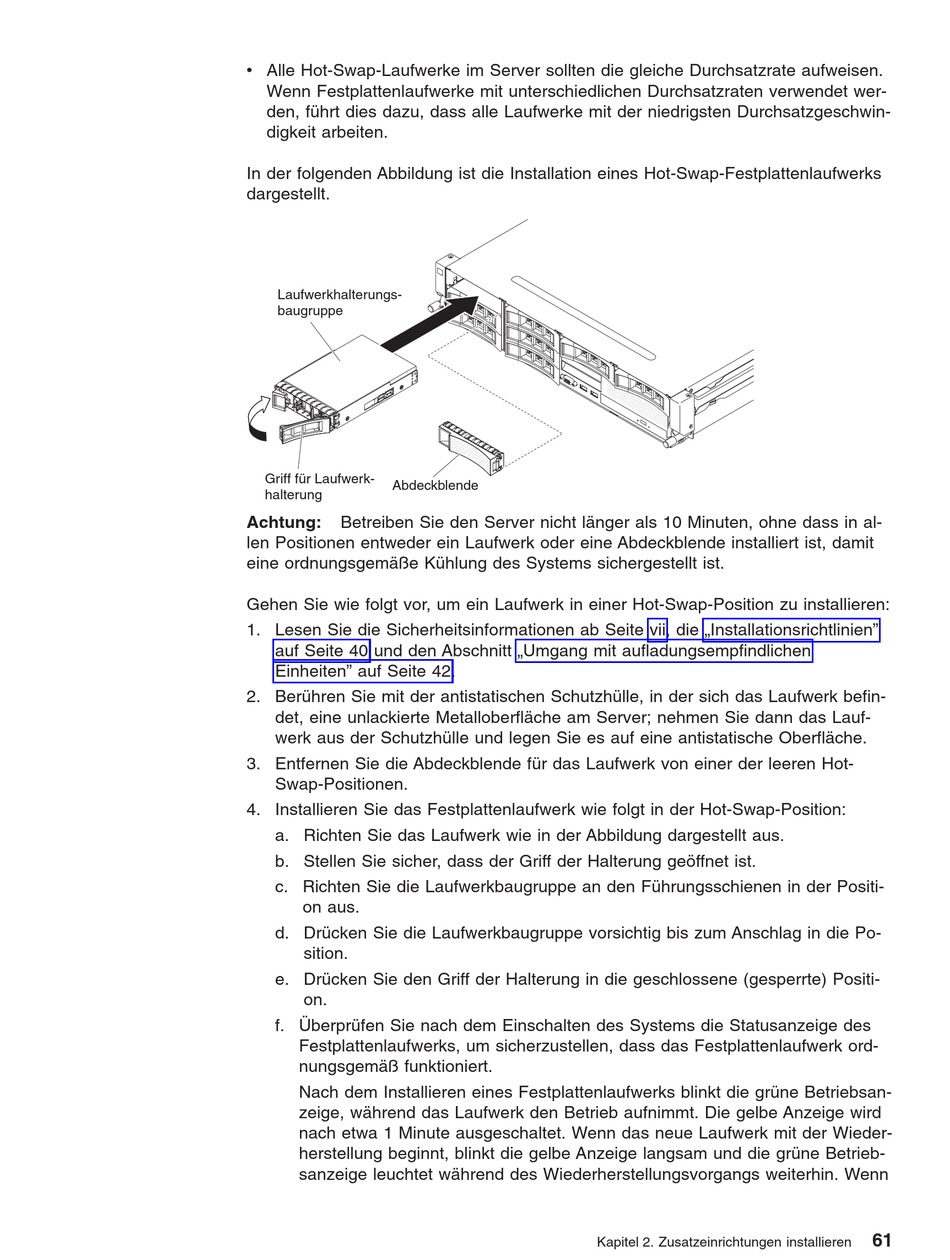

IBM System x3630 M4 Installationshandbuch Seite 77

v Alle Hot-Swap-Laufwerke im Server sollten die gleiche Durchsatzrate aufweisen.
Wenn Festplattenlaufwerke mit unterschiedlichen Durchsatzraten verwendet wer-
den, führt dies dazu, dass alle Laufwerke mit der niedrigsten Durchsatzgeschwin-
digkeit arbeiten.
In der folgenden Abbildung ist die Installation eines Hot-Swap-Festplattenlaufwerks
dargestellt.
Laufwerkhalterungs-
baugruppe
Griff für Laufwerk-
Abdeckblende
halterung
Achtung: Betreiben Sie den Server nicht länger als 10 Minuten, ohne dass in al-
len Positionen entweder ein Laufwerk oder eine Abdeckblende installiert ist, damit
eine ordnungsgemäße Kühlung des Systems sichergestellt ist.
Gehen Sie wie folgt vor, um ein Laufwerk in einer Hot-Swap-Position zu installieren:
1. Lesen Sie die Sicherheitsinformationen ab Seite vii, die „Installationsrichtlinien"
auf Seite 40 und den Abschnitt „Umgang mit aufladungsempfindlichen
Einheiten" auf Seite 42.
2. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Laufwerk befin-
det, eine unlackierte Metalloberfläche am Server; nehmen Sie dann das Lauf-
werk aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.
3. Entfernen Sie die Abdeckblende für das Laufwerk von einer der leeren Hot-
Swap-Positionen.
4. Installieren Sie das Festplattenlaufwerk wie folgt in der Hot-Swap-Position:
a. Richten Sie das Laufwerk wie in der Abbildung dargestellt aus.
b. Stellen Sie sicher, dass der Griff der Halterung geöffnet ist.
c. Richten Sie die Laufwerkbaugruppe an den Führungsschienen in der Positi-
on aus.
d. Drücken Sie die Laufwerkbaugruppe vorsichtig bis zum Anschlag in die Po-
sition.
e. Drücken Sie den Griff der Halterung in die geschlossene (gesperrte) Positi-
on.
f. Überprüfen Sie nach dem Einschalten des Systems die Statusanzeige des
Festplattenlaufwerks, um sicherzustellen, dass das Festplattenlaufwerk ord-
nungsgemäß funktioniert.
Nach dem Installieren eines Festplattenlaufwerks blinkt die grüne Betriebsan-
zeige, während das Laufwerk den Betrieb aufnimmt. Die gelbe Anzeige wird
nach etwa 1 Minute ausgeschaltet. Wenn das neue Laufwerk mit der Wieder-
herstellung beginnt, blinkt die gelbe Anzeige langsam und die grüne Betrieb-
sanzeige leuchtet während des Wiederherstellungsvorgangs weiterhin. Wenn
Kapitel 2. Zusatzeinrichtungen installieren
61
