Interne Anschlüsse auf der Systemplatine

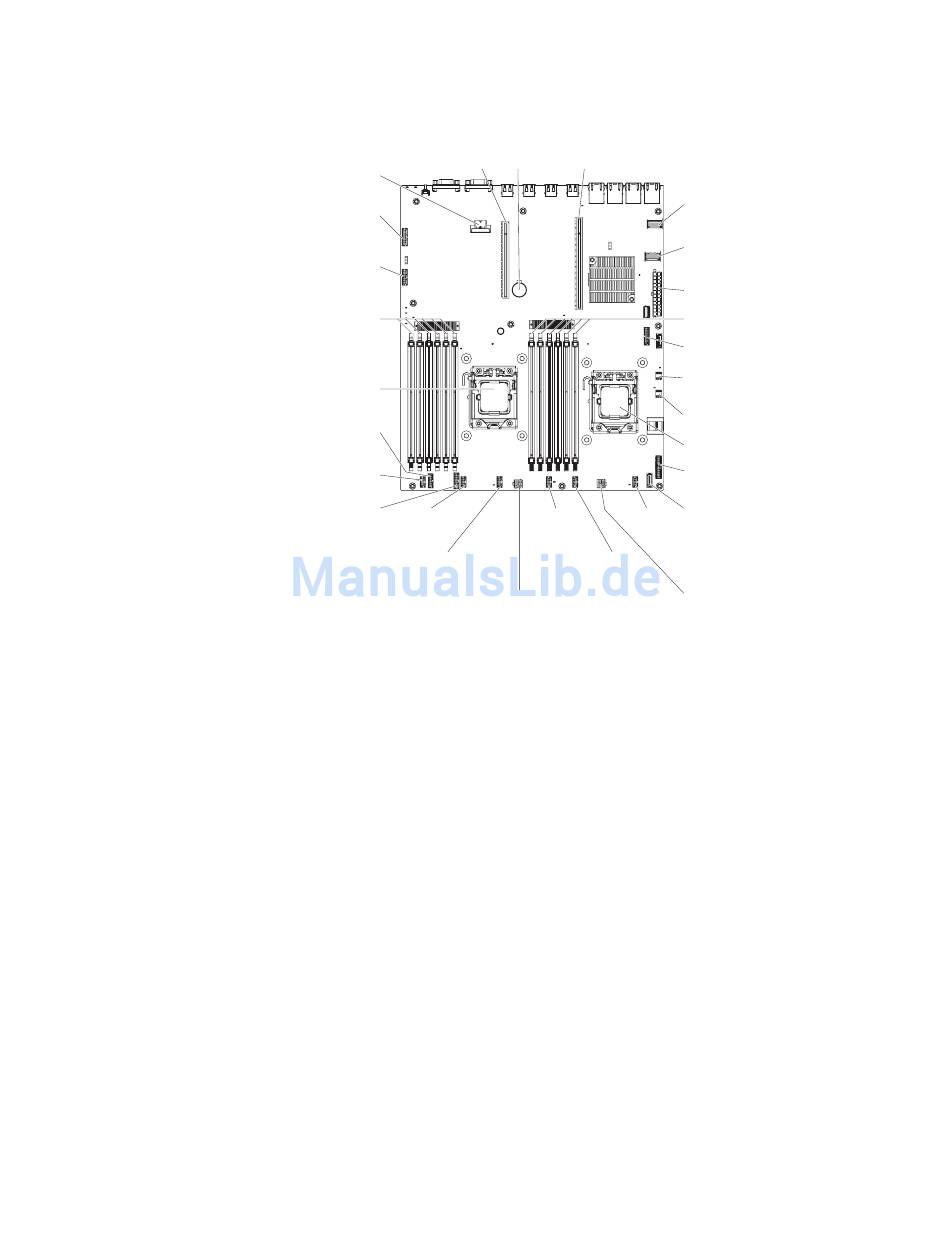

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dar-
gestellt.
USB-Hypervisor-Anschluss
32
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
Anschluss für PCI-
Adapterkarte 1
Bildschirmanschluss
an der Vorderseite
Konfigurationsanschluss
für Rückwandplatine
DIMM-Anschlüsse 1 - 6
Mikroprozessor 1
Anschluss für Bediener-
informationsanzeige 1
Lüfteranschluss 1A
Anschluss für Bediener- Reserviert
informationsanzeige 2
Lüfteranschluss 2A
Anschluss für PCI-
Batterie
Adapterkarte 2
Reserviert Reserviert
Lüfteranschluss 3A
Netzteilanschluss Netzteilanschluss
für Mikroprozessor 1 für Mikroprozessor 2
SAS/SATA-Signal-
kabelanschluss 1
SAS/SATA-Signal-
kabelanschluss 0
Netzteilanschluss
DIMM-Anschlüsse 7 - 12
USB-Anschluss an der Vorderseite
Lüfteranschluss 5 (reserviert für
hinteres Festplattenlaufwerk)
Lüfteranschluss 4 (reserviert für
hinteres Festplattenlaufwerk)
Mikroprozessor 2
Netzteilsignalanschluss
Anschluss für optisches Laufwerk
(optional)
